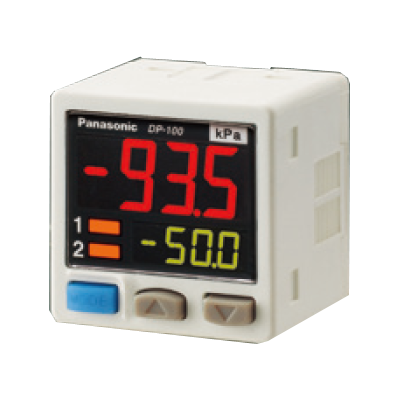

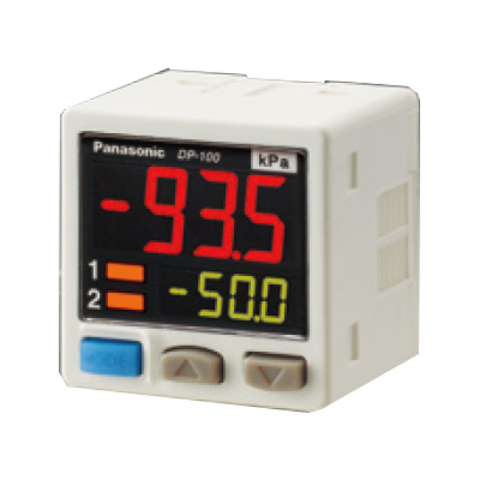

Panasonic DP‑102 представляет собой цифровой датчик давления/вакуума с двойным цветным ЖК‑дисплеем, предназначенный для измерения и контроля газовых сред. Используется в промышленной автоматике, включая процессы контроля давления и вакуума.
Цифровой манометр Panasonic серии DP-100 - это многофункциональный прибор, объединяющий в одном корпусе сенсор, контроллер и яркий ЖК-дисплей. Модель DP-102 ориентирована на работу в диапазоне высоких давлений (от -0.1 до +1.0 МПа). Ключевой особенностью является двухстрочный трехцветный дисплей, который позволяет одновременно видеть текущее значение давления и установленное пороговое значение, что значительно упрощает эксплуатацию.
Принцип работы устройства основан на кремниевом тензорезистивном элементе, который преобразует физическое воздействие газа в электрический сигнал. Микропроцессор датчика обрабатывает эти данные, выполняет температурную компенсацию и выводит результат на экран в выбранных единицах измерения (бар, кПа, фунты на кв. дюйм и др.). Датчик имеет два независимых дискретных выхода (PNP или NPN) и один аналоговый выход, что позволяет интегрировать его в любую систему управления.
Область применения включает контроль захвата деталей вакуумными присосками, проверку герметичности упаковок и мониторинг давления в пневмолиниях. Устройство оснащено функцией быстрого копирования настроек («Copy function»), что позволяет мгновенно сконфигурировать группу датчиков на линии. Корпус прибора защищен от электромагнитных помех и вибраций, а возможность блокировки кнопок исключает случайный сброс параметров персоналом.
| Производитель | Panasonic Electric Works (Panasonic Industrial Devices Sunx) |
| Серия | DP‑100 |
| Модель | DP‑102 |
| Диапазон давления | –0.100 … +1.000 МПа (–14.6 … +146.4 psi) |
| Порты подключения | M5 внутр., G1/8/NPT1/8 нар., зависит от модификации |
| Тип дисплея | Двойной ЖК, 4 цифры + 4 цифры, 3‑цветный |
| Источник питания | 12…24 V DC ±10 % |
| PNP‑выход | до 100 mA (PNP выходы 2 канала) |
| Время реакции | 2.5 мс (настраиваемое до 5000 мс) |
| Время реакции | 2.5 мс (настраиваемое до 5000 мс) |
| Точность | ±0.5 % F.S.; повторяемость ±0.1 % |
| Энергопотребление | 720 mW (normal), 480 mW (ECO STD), 360 mW (ECO FULL) |
| Темп. диапазон | –10 … +50 °C; хранение –10 … +60 °C |
| Класс защиты | IP40 |
| Виброустойчивость | 10…500 Hz, 3 mm, 196 m/s² |
| Масса | ≈0.23 kg |
| Функционал | Дублирующий LCD, копирование настроек, авто‑reference, нулевая коррекция, блокировка клавиатуры |
Двойной индикатор - отображение текущего и порогового значения одновременно.
Трёхцветная LCD-подсветка - улучшенная читаемость и статус-сигнал.
Быстрое реагирование - 2.5 мс, настраиваем до 5 s.
Энергосберегающие режимы - ECO STD/FULL с автоматическим отключением дисплея.
Удобное подключение - PNP‑выход, различные варианты резьбовых портов.
Расширенные настройки - копирование параметров, key‑lock, авто‑ноль.
Простой монтаж - компактные размеры, CAD‑модель доступна.
Высокая надёжность - IP40, устойчивость к температурным и вибрационным воздействиям.
Panasonic описывает модель DP‑102 как «инновационный цифровой датчик давления/вакуума с первым в отрасли двойным дисплеем», что значительно упрощает настройку - значения можно видеть одновременно. Упор сделан на улучшенную энергоэффективность и удобство управления благодаря ECO‑режимам и копированию настроек по одной проводной линии. Система серийных модификаций, включая разные резьбы и выходы, позволяет легко интегрировать устройство в существующие автоматизированные системы.
