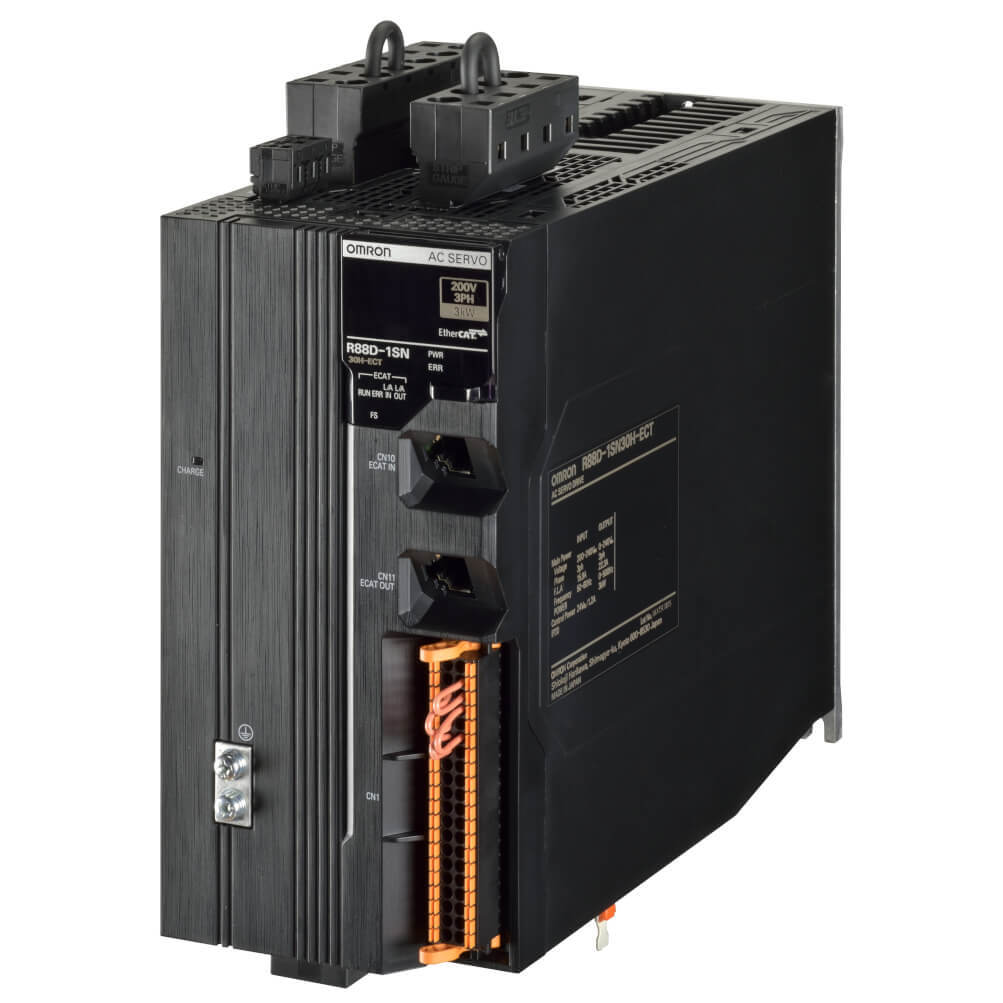

Omron 1S серии R88D-1SN10F-ECT представляет собой сервопривод/серво‑драйвер для управления сервомотором, применяется в системах точного позиционирования на станках и автоматических линиях.
Omron R88D-1SN10F-ECT представляет собой высокопроизводительный серво‑драйвер из серии 1S с поддержкой связи EtherCAT. Драйвер предназначен для управления трехфазными сервомоторами типа R88M мощностью до 1000 Вт при напряжении сети 380–480 В переменного тока. Серво‑драйвер оснащен поддержкой безопасности STO уровня PL d, что отвечает современным требованиям электробезопасности. Он поддерживает 23‑битный абсолютный энкодер с Multi‑rotation 16‑разрядный счётчик оборотов, что обеспечивает высокую точность позиционирования EtherCAT‑интерфейс обеспечивает синхронизированное управление и быстрый обмен данными в масштабе реального времени. Это позволяет интегрировать приводы в сложные промышленные сети управления, синхронизируя их с PLC и другими устройствами . Корпус драйвера выполнен в формате IP20, с размерами 246 × 90 × 236 мм и весом 3,4 кг. Подключение мотора и энкодера осуществляется через разъемы CN A–C и CN2 соответственно, а EtherCAT— по CN10/CN11. Питается он от трехфазной сети 323–504 В (50–60 Гц) и имеет вход питания управления +24 V DC. Устройство применимо в системах: автоматизации станочного оборудования, робототехники, упаковочных линий, прямого управления СNC и прочих процессов, где важна синхронизация и безопасность. Благодаря поддержке EtherCAT, серво‑драйвер обеспечивает высокую динамику и малые задержки в управлении.
| Производитель | Omron Corporation (Япония) |
| Серия | 1S Servo Drives с EtherCAT |
| Модель | R88D‑1SN10F‑ECT |
| Мощность | 1 кВт |
| Входное напряжение | 3‑ф 323–504 В AC |
| Поддерживаемый ток | ≈ 4,1 A выходной |
| Энкодер | Абсолютный 23‑бит, RS‑485, Multi‑rotation |
| Интерфейс связи | EtherCAT (CN10/CN11) |
| Безопасность | STO, PL d |

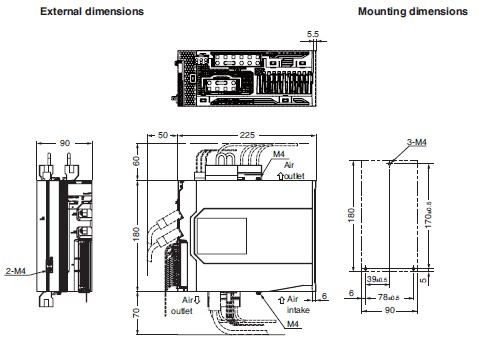

| Размеры (В×Ш×Г) | 246 × 90 × 236 мм |
| Вес | 3,4 кг |
| Степень защиты | IP20 |
| Температура, влажность | не указаны для конкретной модели |
| Коннекторы | питание (CNA/B), мотор (CNC), энкодер (CN2), I/O (CN1), EtherCAT, USB |
| Потребление от +24 V DC | ≈ 230 мА |
1S‑серия с EtherCAT обеспечивает синхронизированное управление, высокую динамику машин, точное позиционирование с абсолютным энкодером, а встроенная функция STO обеспечивает безопасную остановку привода.
