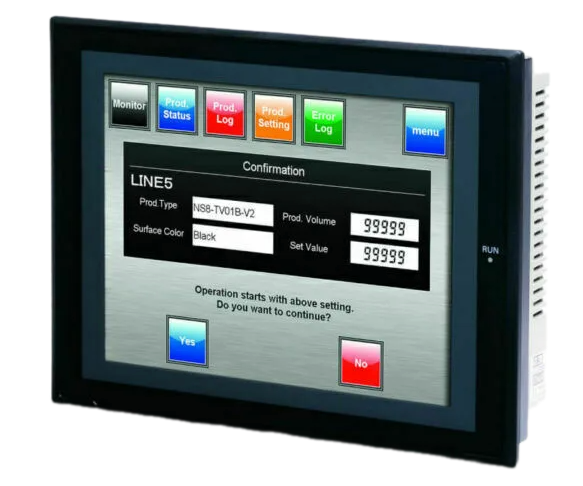

Omron NS12-TS01-V2 представляет собой панель оператора (HMI) 12.1", используется для визуализации, мониторинга и управления технологическими процессами в системах автоматизации посредством RS‑232 и Ethernet.
Панель оператора NS12-TS01-V2 входит в серию Omron NS-V2 — это интерактивные HMI с сенсорными экранами TFT, разрешением 800×600 12.1", 32 тысяч цветов, Wi‑Fi недоступно. Оба устройства оснащены двумя последовательными портами RS‑232C, Ethernet (10/100 Base-T), одним USB‑портом (slave) для программирования, памятью ~60 МБ, RJ45 и D‑Sub коммутацией. Панель предназначена для монтажа заподлицо, передняя панель защищена по IP65. Рабочее напряжение — 24 VDC, потребление ≈25 Вт. Среда эксплуатации: 0…+50 °C, влажность стандартная для промышленных систем. Используются в техпомещениях, линиях изготовления, упаковочных установках и прочих автоматизированных средах для визуального управления и диагностики. Программирование интерфейса осуществляется через CX-Designer, а связь с устройствами OMRON, Mitsubishi и другими возможна благодаря встроенному Ethernet и RS‑232.
| Производитель | Omron Corporation (Япония) |
| Серия | NS-V2 |
| Модель | NS12-TS01-V2 |
| Экран | 12.1", SVGA 800×600, TFT |
| Цвет | 32 768 цветов |
| Сенсорный экран | Есть |
| Порты | 2 × RS‑232C, Ethernet, USB‑slave |
| Память | 60 МБ |
| Питание | 24 VDC, ≈ 25 Вт |
| Степень защиты | IP65 front panel |
| Рабочая температура | 0…+50 °C |

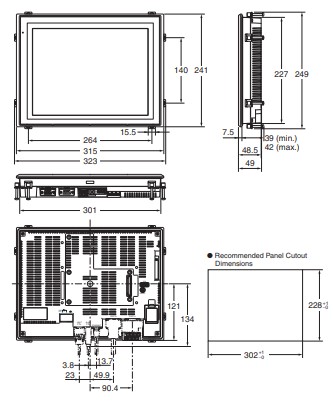

| Размеры корпуса | 323×241×42 мм, вырез 302×228 мм |
| Вес | ≈2.8 кг |
Интерактивность – NS12 с сенсорным экраном, NS10 — без.
Широкое подключение – Ethernet и RS‑232, USB для переноса экранов.
Мониторинг – встроенный Ladder Monitor без ПК.
Программирование без ПО – Smart Active Parts облегчают визуальное создание интерфейсов.
Монтаж заподлицо – защита IP65, обтекаемый дизайн.
Совместимость с PLC – особенно с семейством Omron CS/CJ.
Актуальные – устаревшие, но остаются поддерживаемыми до 2029 года.
Простая настройка – через CX-Designer, доступ к SD‑карте, Ladder Monitor на панели.
Панели серии NS обладают полным набором функций… встроенный Ladder Monitor… поддержка 42 языков… SPMA – доступ к программе и экрану через один порт… программирование без знания языков программирования.
