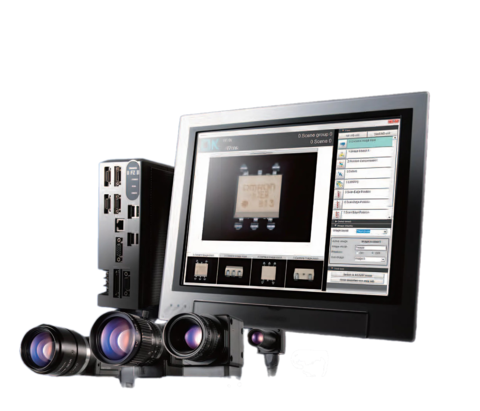

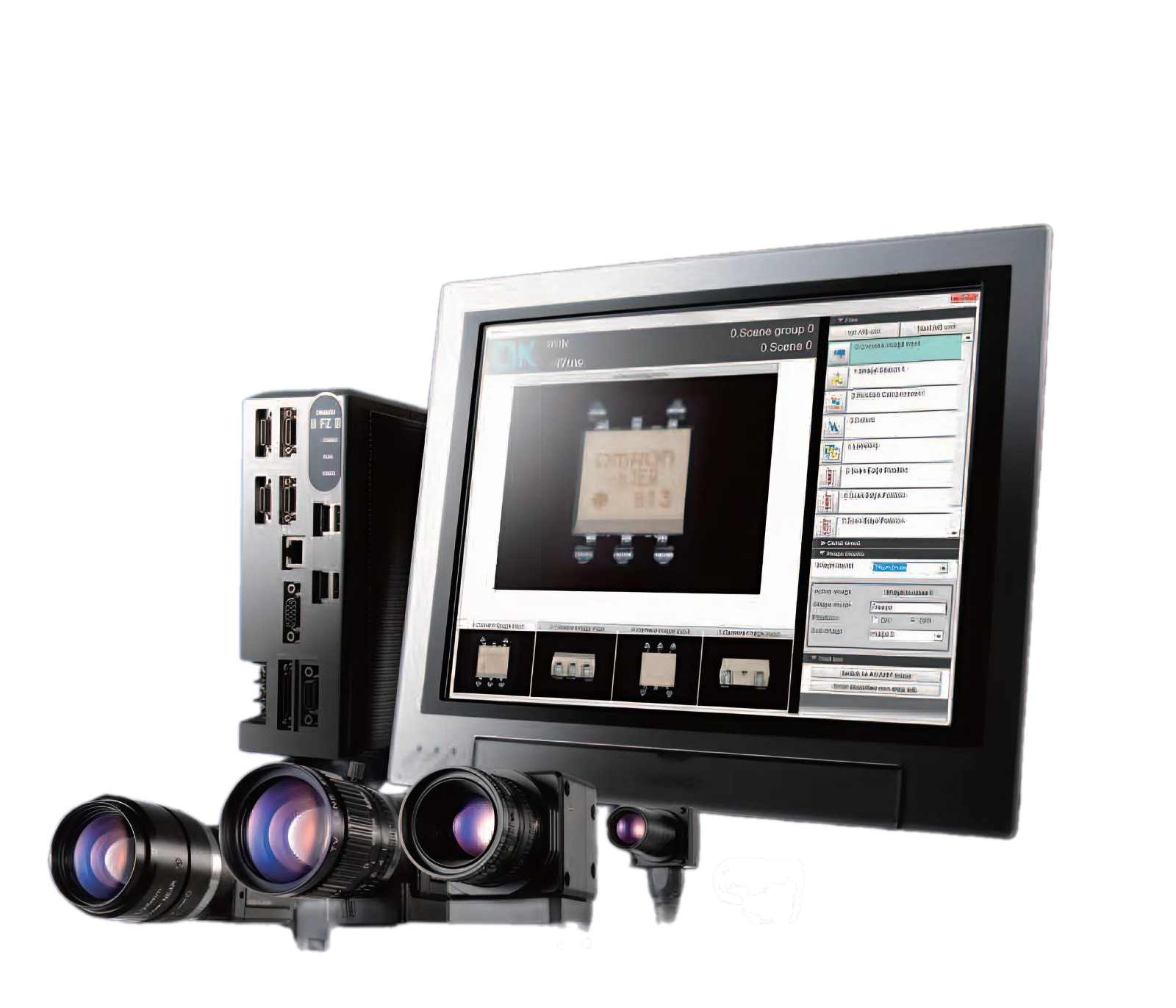

Omron FZ4‑605 представляет собой контроллер машинного зрения, также называемый «визион сенсор FZ4‑605», используется в автоматизированных системах для обнаружения форм, цветов и кодов при работе с 2 камерами, с PNP-выходом.
Контроллер FZ4‑605 принадлежит к линейке FZ4 Series Vision Sensor от Omron. Это высокопроизводительное устройство с поддержкой до двух камер, оснащенное LCD-экраном и PNP-выходами. Сенсор предназначен для детектирования дефектов, считывания маркеров и контроля качества на линиях упаковки, печати и сборки. В основе FZ4‑605 лежит уникальная технология Quad Processing, использующая четыре независимых процессора для параллельной обработки изображений, что увеличивает скорость работы по сравнению с предыдущими моделями — время обработки снижается до ~18 мс. Контроллер устанавливается на панели машины, питается от 20.4–26.4 V DC, потребляет до 5 A с двумя камерами, и оснащён USB, Ethernet и параллельными IO-интерфейсами. Контроллер обладает до 32 предустановленных сцен и может сохранять до 214 изображений с 1 камерой или 107 с 2 камерами. Встроенный LCD с тач-ручкой позволяет быстро конфигурировать задачи без ПК.
| Производитель | Omron Automation and Safety (Япония) |
| Серия | FZ4 Series (Vision Sensor) |
| Модель | FZ4‑605 |
| Кол-во камер | 2 |
| Тип контроллера | С LCD, PNP-выход |
| Напряжение питания | 20.4–26.4 V DC |
| Потребление тока | до 5 A (2 камеры) |
| Интерфейсы | USB 1.1/2.0, Ethernet 10/100 Mbit, RS‑232C/422, параллельные I/O |
| Кол-во сцен | до 32 |
| Хранение изображений | 214 (1 кам.), 107 (2 кам.) |
| Время обработки quad | ≈18.8 мс |
| Рабочая температура | 0…+50 °C |

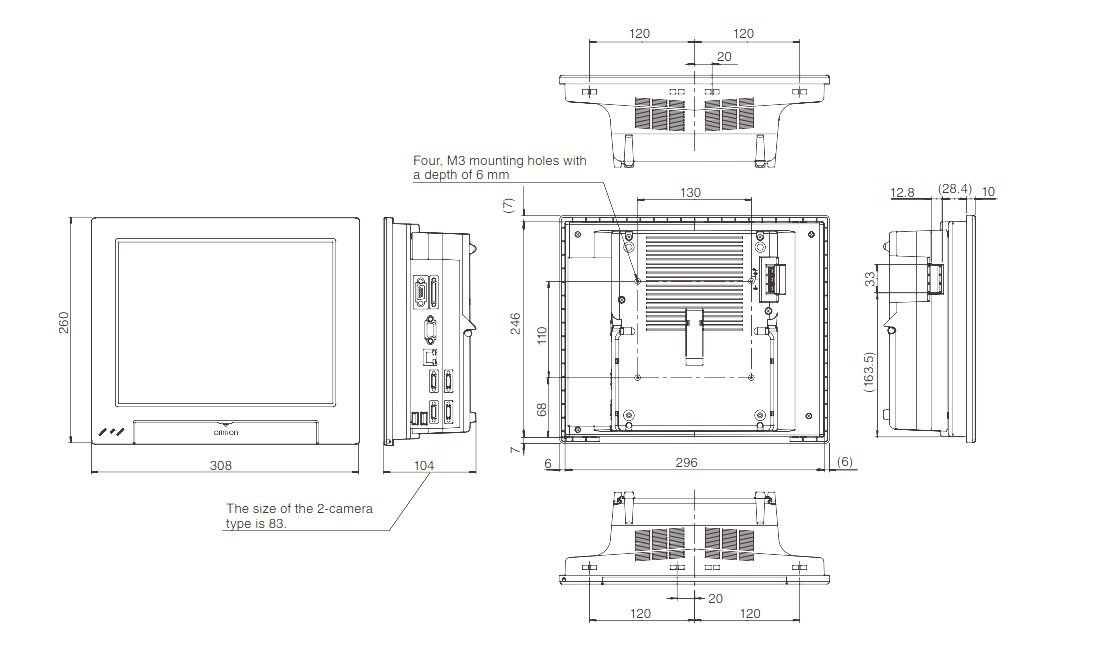

| Размер/монтаж | Панельный монтаж |
- Quad Processing — четыре ядра для быстрой обработки изображений.
- Поддержка двух камер — расширенный обзор/контроль различных участков.
- Интегрированный ЖК-экран + управление стилусом — не требует ПК для настройки.
- Мультиинтерфейс — USB, Ethernet, RS‑232/422 и цифровые I/O.
- Сохранение изображений — возможность анализа дефектов офлайн.
- PNP выходы — легкая интеграция с ПЛК.
- Объём памяти сценариев — до 32 готовых программ.
Эволюция скорости благодаря Quad Processing. Shape Search II — передовой алгоритм для эволюции распознавания форм.
