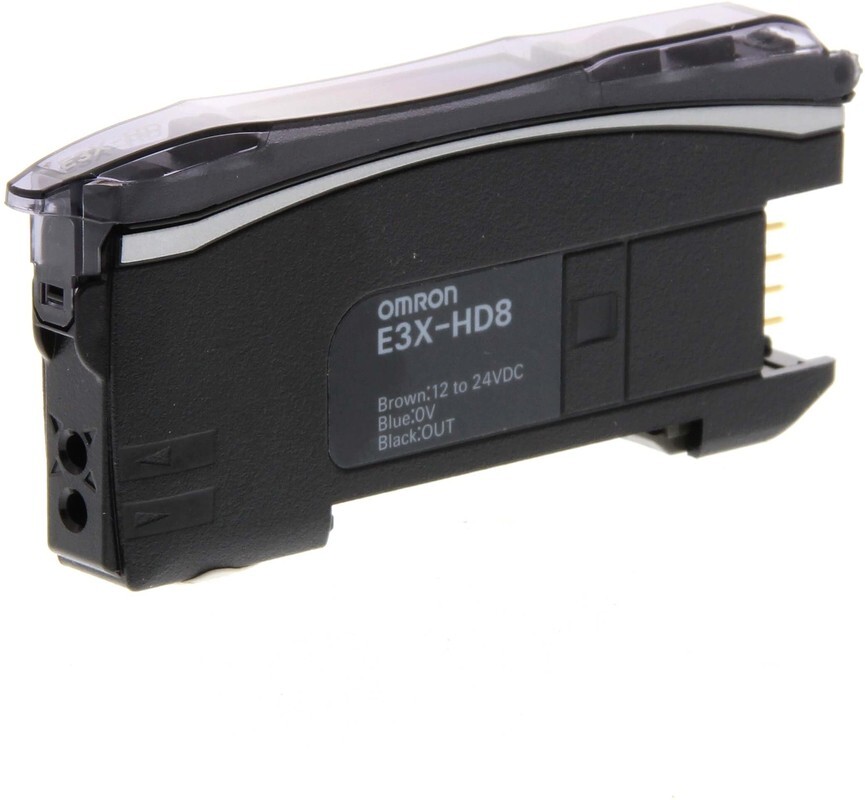

Omron E3X‑HD8 представляет собой умный волоконно-оптический усилитель. Используется в промышленной автоматике и системах контроля качества для стабильной детекции через волоконные сенсоры при изменении среды или загрязнении.
Усилитель E3X‑HD8 из серии E3X‑HD от Omron Automation and Safety представляет собой цифровой усилитель для волоконных датчиков, часто называемый цифровым усилителем. Датчик оснащён функцией Smart Tuning, которая автоматически настраивает порог и уровень сигнала при нажатии одной кнопки. Инновационная технология GIGA RAY II обеспечивает стабильную индикацию даже на загрязнённых волоконных наконечниках и при старении светодиодов. Устройство питается от 12-24 V DC, потребляет до 60 mA при 12 V и 30 mA при 24 V. Цветной дисплей — красный инцидентный уровень и зелёный порог, есть режимы DPC и APC для компенсации вибраций и засорения. Выход PNP – открытый коллектор, макс. ток 50 mA. Может работать в суперскоростном режиме SHS — до 50 µs ответ, хотя при этом отключаются функции сетевого взаимодействия. E3X‑HD8 поставляется с разъёмом провод экономии, упрощая установку без отдельного коммутационного блока. Установка осуществляется на DIN-рейку, допускается подключение до 16 усилителей в группе с энд-пластинами для защиты от вибраций.
| Производитель | Omron Automation and Safety (Япония) |
| Серия | E3X‑HD (умные цифровые волоконные усилители) |
| Модель | E3X‑HD8 |
| Питание | DC 12–24 V ±10 %, ≤60 mA при 12 V / ≤30 mA при 24 V |
| Выход | PNP открытый коллектор, максимум 50 mA, остаточное ≤2 V |
| Время отклика | стандарт ~16 ms, SHS‑режим до 50 µs |
| Компенсации | DPC + APC — автоматическая компенсация инцидентного уровня и интенсивности освещения |
| Построение | цифровой экран: красный уровень, зелёный порог |

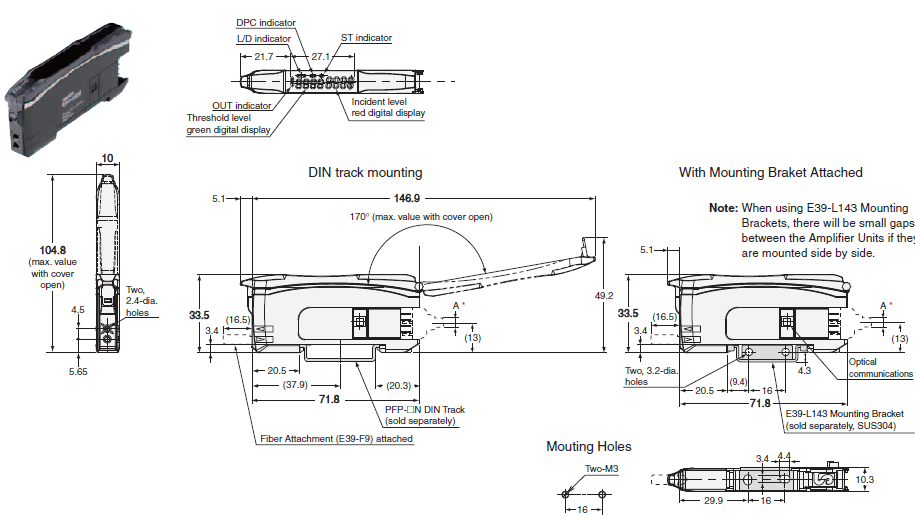

| Монтаж | DIN‑рейка, объединение до 16 модулей, требуется End Plate на концах группы |
| Защита | встроенные схемы от переполюсовки, короткого замыкания, перенапряжения |
| Температура работы | −25…+55 °C |
| Масса | 55 г |
- Smart Tuning — простой автоматический настройщик одним нажатием.
- GIGA RAY II + DPC/APC — высокая стабильность при изменениях среды и загрязнениях.
- Цветной индикатор Threshold/Incident — интуитивное отслеживание состояния.
- SHS‑режим — суперскоростной отклик до 50 µs по запросу.
- Унифицированный крепёж и питание — plug-in для удобства установки.
- Сетевые модули (EtherCAT/CompoNet) доступны опционально, но отключаются в SHS режиме.
- Гарантирована надежность: поддержка до 16 усилителей на рейке, защита от вибраций и помех.
Усилитель E3X‑HD8 серии E3X-HD – это интеллектуальный цифровой модуль с Smart Tuning и GIGA RAY II. Он автоматически компенсирует загрязнения волоконных датчиков, вибрации и деградацию светодиода, обеспечивая стабильную детекцию и минимальное обслуживание даже в сложных промышленных средах.
