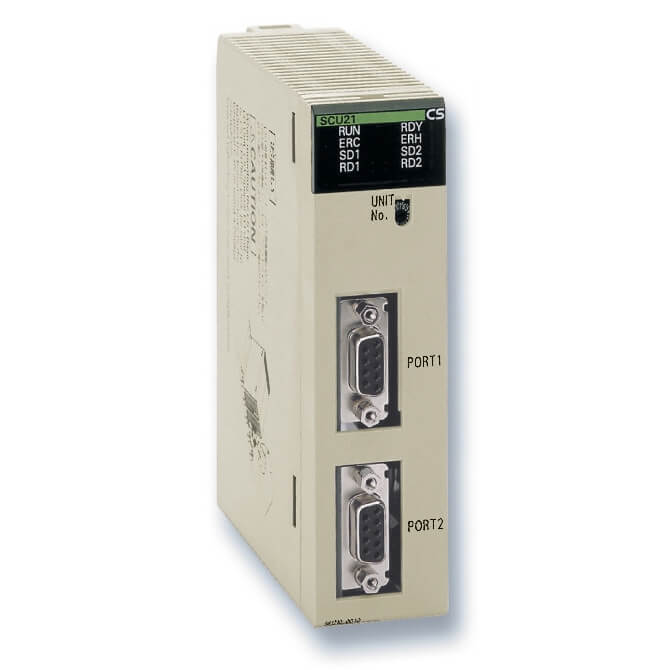

Omron CS1W‑SCU21‑V1 представляет собой коммуникационный модуль RS‑232C, используется в системе PLC CS1 для подключения — предоставляет 2 канала RS‑232C с настраиваемыми протоколами связи.
Модуль CS1W‑SCU21‑V1 служит для расширения системы Omron CS1, обеспечивая двуканальный интерфейс RS‑232C. Устройство поддерживает протоколы: Protocol Macros, Host Link, 1:N NT‑Link, Serial Gateway, Modbus‑RTU, Modbus‑ASCII и режим без протокола, благодаря чему может взаимодействовать с разнообразными устройствами, такими как SCADA, ЧПУ, весовые контроллеры и прочее. Данный модуль устанавливается в слот CPU‑bus системы CS1, который стоит в CS1 и CJ1 шкафах, питание — 24 VDC потребление ~0.4 A . Корпус компактный ≈31×90×65 мм, 200 г, крепится на DIN‑рейку или боковые монтажи CS1. Каждый RS‑232‑канал обладает настраиваемой физической связью: можно подключать планшеты, ПК, терминалы, датчики или адаптеры NT‑AL001 для RS‑422/485. Модуль выдерживает температурный диапазон 0–＋55 °C, что делает его пригодным для промышленного применения. Программируется через CX‑Programmer, где задают параметры скорости, протокола и макрос-команды. Устанавливается один модуль на шину, либо несколько на разные слоты; поддерживается горячая замена благодаря работе интерфейса CPU‑шины. Модуль используется для: интеграции CS1 в системы автоматизации и управления; подключения внешних интерфейсов (принтеры, сканеры, ЧПУ); реализации удаленного мониторинга/тестирования; связи с библиотеками команд устройства через Host Link или Modbus; Применения аппаратных «Protocol Macros» для повышения скорости обмена и снижения нагрузки CPU.
| Производитель | Omron Corporation (Япония) |
| Серия | CS1W‑SCU |
| Модель | CS1W‑SCU21‑V1 |
| Интерфейс | 2 × RS‑232C (D-sub 9‑pin) |
| Поддерживаемые протоколы | Protocol Macro, Host Link, NT‑Link, Serial Gateway, Modbus-RTU/ASCII, без протокола |
| Напряжение питания | 24 V DC |
| Ток (макс.) | ~0.4 A |

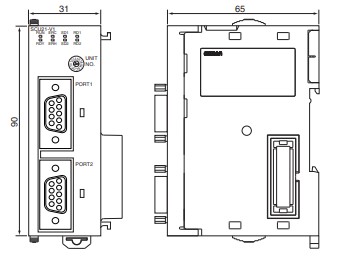

| Размеры (Ш×В×Г) | ~31×90×65 мм |
| Масса | ≈ 200 г |
| Температура окружающей среды | 0…+55 °C |
| EMC сертификация | EN 61000‑6‑2/6‑4, IEC 61131‑2 |
| Монтаж | слот CS1 или CJ1, DIN-рейка |
| Горячая замена (hot-swap) | поддерживается |
| Рекомендуемые макросы | Host Link, NT‑Link |
- Два независимых RS‑232С порта для гибкого подключения.
- Поддержка множества протоколов позволяет связать систему с крупной периферией.
- Protocol Macro повышает скорость связи.
- Электромагнитная совместимость для промышленной среды.
- Горячая замена без простоя системы.
- Компактный форм-фактор — экономия места в шкафу.
- Широкая совместимость с CS/CJ сериями PLC.
- Надёжность в работе — стабильно функционирует в диапазоне температур и условий.
Модули Serial Communications обеспечивают поддержку Protocol Macros, Host Link, 1:N NT‑Link; имеют два порта RS‑232C; могут быть настроены на различные протоколы, включая Modbus‑RTU/ASCII.
