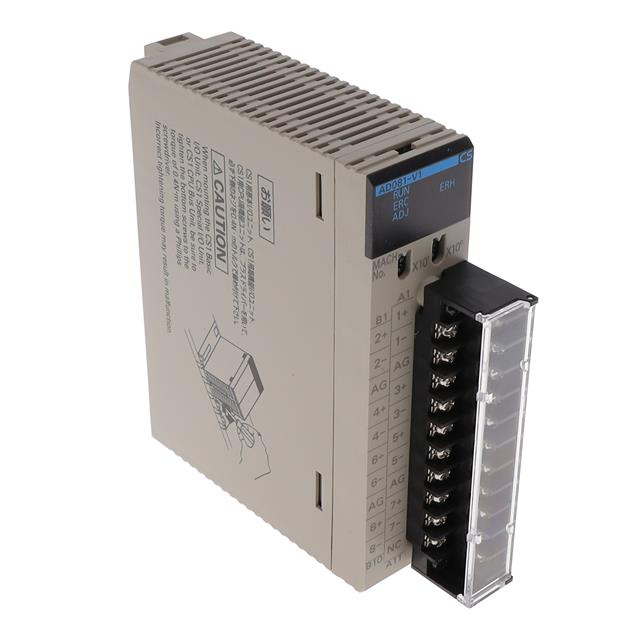

OMRON CS1W-AD081-V1 представляет собой модуль аналогового ввода с 8 каналами для программируемых логических контроллеров серии CS1, обеспечивающий высокоточный преобразователь аналоговых сигналов в цифровой формат. Используется для подключения различных аналоговых датчиков и преобразования их данных в сигнал, доступный для обработки ПЛК.
OMRON CS1W-AD081-V1 - специализированный аналоговый входной модуль, который подходит для расширения функционала ПЛК CS1 за счёт реализации ввода аналоговых сигналов от различных датчиков. Модуль поддерживает восемь входных каналов, что позволяет одновременно контролировать несколько параметров производства, таких как температура, давление, уровень, расход и прочие.
Каждый канал поддерживает несколько диапазонов сигналов, включая 0-5 В, 1-5 В, 0-10 В, -10-+10 В, а также токовые сигналы 4-20 мА, что обеспечивает универсальность применения в разных промышленных процессах. Переключение между токовыми и напряженческими входами происходит с помощью переключателя на задней панели терминального блока, что удобно для настройки без необходимости перестройки оборудования.
Модуль отличается высокой точностью: разрешение преобразования составляет 1:4000 или при необходимости 1:8000, с A/D конверсией, которая может работать с максимальной скоростью 250 мкс на канал. Встроенные функции включают усреднение данных с возможностью хранения нескольких последних измерений, а также фиксацию пиковых значений, что позволяет повысить точность анализа процессов.
Важной особенностью является функция обнаружения разрыва сигнала, которая позволяет своевременно выявлять отказ сенсоров или повреждение линий связи. Корпус модуля имеет компактные размеры и рассчитан на установку в стандартный CS-рейковый шкаф, обеспечивая простоту интеграции.
| Фирма изготовитель | Omron |
| Серия | CS1W |
| Модель | CS1W-AD081-V1 |
| Тип входных сигналов | Аналоговые, напряжение и ток |
| Диапазоны входных сигналов | 0-5 В, 1-5 В, 0-10 В, -10-+10 В, 4-20 мА |
| Количество каналов | 8 |
| Разрешение АЦП | 1:4000 (стандарт), 1:8000 (опционально) |
| Время преобразования | До 250 мкс на канал |
| Функции обработки сигналов | Усреднение, удержание пикового значения |
| Обнаружение разрыва сигнала | Да |
| Входное сопротивление | Напряжение: ≥1 МОм, Ток: 250 Ом |
| Питание | 5 В/26 В (от ПЛК) |
| Потребляемый ток | 150 мА (5 В), 55 мА (26 В) |
| Размеры | 35 × 130 × 119 мм |
| Вес | 450 г |
| Температурный диапазон | 0...55 °C |
- Поддержка широкого диапазона аналоговых входных сигналов напряжения и тока.
- Высокая точность и скорость аналогово-цифрового преобразования.
- Встроенные функции усреднения и удержания пиковых значений для стабильного измерения.
- Возможность обнаружения обрыва кабеля или неисправности датчика.
- Компактные габариты для простоты монтажа и интеграции в систему CS1.
- Удобная настройка диапазона сигналов с помощью переключателей на терминальном блоке.
- Совместимость с программируемыми контроллерами Omron CS1 серии.
Omron подчеркивает универсальность и высокую точность CS1W-AD081-V1, а также его способность надежно работать в промышленных условиях при различных типах аналоговых сигналов. Модуль обеспечивает стабильное и быстрое получение данных для контроля и управления технологическими процессами, что способствует повышению эффективности и безопасности производства.
