Omron CS1D‑ETN21D представляет собой дуплексный Ethernet‑модуль 100Base‑TX, используется в PLC серии CS1D для обеспечения резервированной главная + вспомогательная линия высокоскоростной связи по Ethernet с FINS‑TCP/UDP, FTP и socket‑службами.

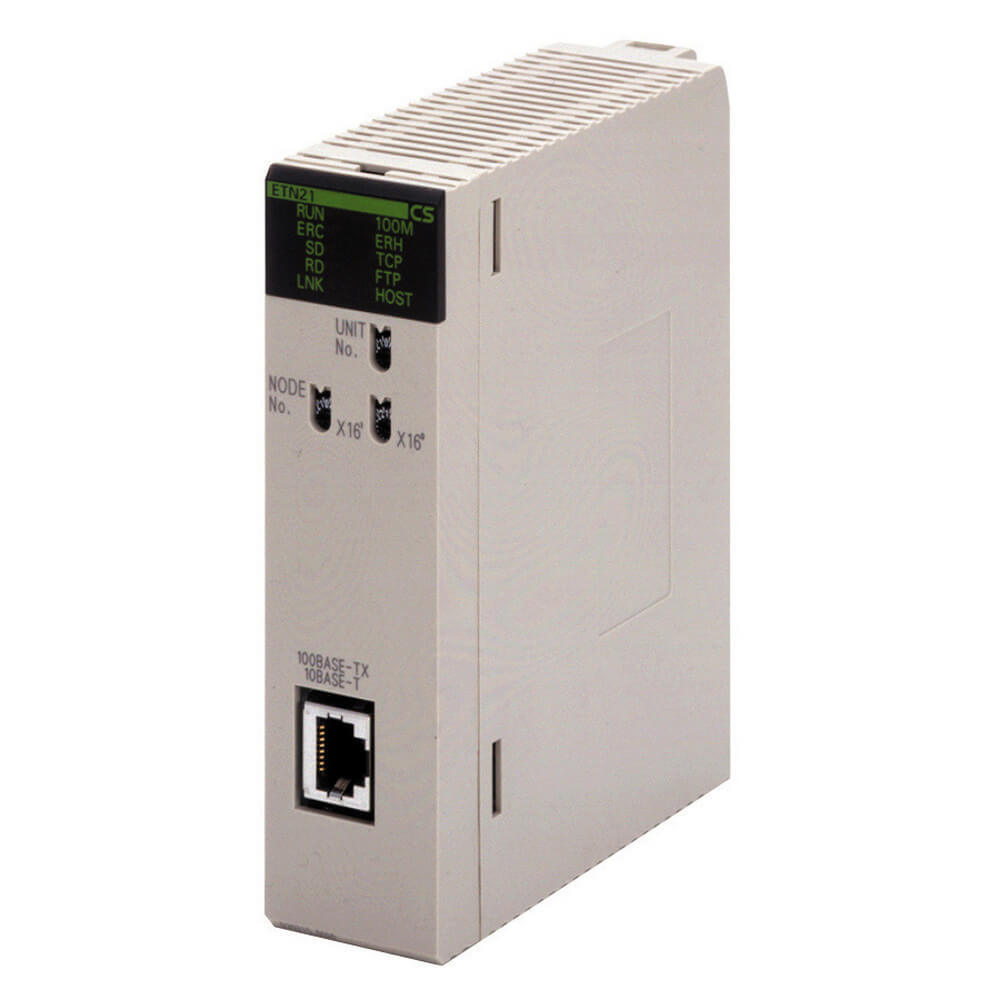

Ethernet‑модуль CS1D‑ETN21D, разработанный корпорацией Omron, предназначен для установки в слот CPU или расширительного блока CS1D PLC. Данный модуль обеспечивает работу по Ethernet 100Base‑TX Tk может работать как 10Base‑T, функционирует в конфигурации с двумя модулями, обеспечивая автоматическое переключение связи при отказе основного устройства или кабеля. В модуле поддерживаются протоколы FINS/TCP и FINS/UDP, TCP/UDP socket‑коммуникации, встроенный FTP‑сервер, отправка и приём e‑mail, автоматический синхронизация PLC‑часов, возможность смены host‑name и резервное подключение по второму порту. Интеграция в сеть осуществляется через стандартный Ethernet‑разъём RJ‑45. Корпус модуля имеет небольшие габариты (~31×90×65 мм), потребление тока составляет до 0.38 А @5 В платформа, а массогабаритные параметры отвечают компактной интеграции в систему управления . Монтаж возможен в любом CPU‑слоте; при дуплексном режиме допустимо установить до 4 дуплексных пар (8 модулей) или 4 одиночных модулей. Поддержка "Online Replacement" позволяет заменять модули без остановки работы системы . Обеспечивается мониторинг состояния сети — вход/выход узлов, смена ведущего, журнал ошибок, командой PING и внутренним самотестированием. Всё конфигурирование выполняется через CX‑Programmer или SD‑карты. Применение широко: автоматизация линий, энергоснабжение, централизация контроля и удалённое обслуживание, где важна отказоустойчивость Ethernet‑канала.

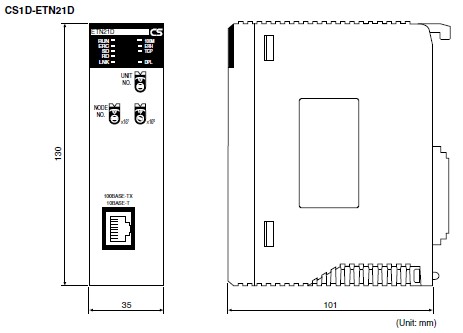

| Производитель | Omron Corporation (Япония) |
| Серия | CS1D |
| Модель | CS1D‑ETN21D |
| Интерфейс | Ethernet 100Base‑TX / 10Base‑T |
| Протоколы | FINS/TCP, FINS/UDP, TCP/UDP sockets, FTP, e‑mail |
| Резервирование | Дуплексный режим (Primary/Secondary) |
| Кол‑во модулей (дуплекс) | до 4 пар (8 модулей) |
| Потребляемый ток | макс. 0.38 А @5 В |
| Габариты (Ш×В×Г) | ~31×90×65 мм |
| Монтаж | CPU-слот или Rack CS1D |
| Мониторинг сети | PING, журналы, вход/выход узлов |
| Рабочая температура | 0…+55 °C |
- Дуплексная архитектура — надёжная резервированная связь.
- Широкий набор протоколов — для гибкой передачи данных и управления.
- Гарантия отказоустойчивости — автоматическая смена при потере связи.
- Онлайн‑замена — без остановки PLC.
- Компактность и лёгкость — удобно размещается в шкафах управления.
- Мониторинг и диагностика — встроенные функции отладки.
- Совместимость — с CPU CS1D, CX‑Programmer, FINS‑сетью.
- Долговечность — эксплуатация до ≥ 2025 года, с последующим использованием резервной замены.
Модуль Ethernet для серии CS1 — самый компактный в отрасли! Поддерживает дуплексные сети с автоматическим переходом на резервную линию при отказе основной.
