Omron CJ1W‑AD081‑V1 представляет собой модуль аналоговых входов для ПЛК CJ‑серии, часто упоминается как аналоговый модуль 8 каналов, используется для считывания напряжения и тока в системах автоматизации.

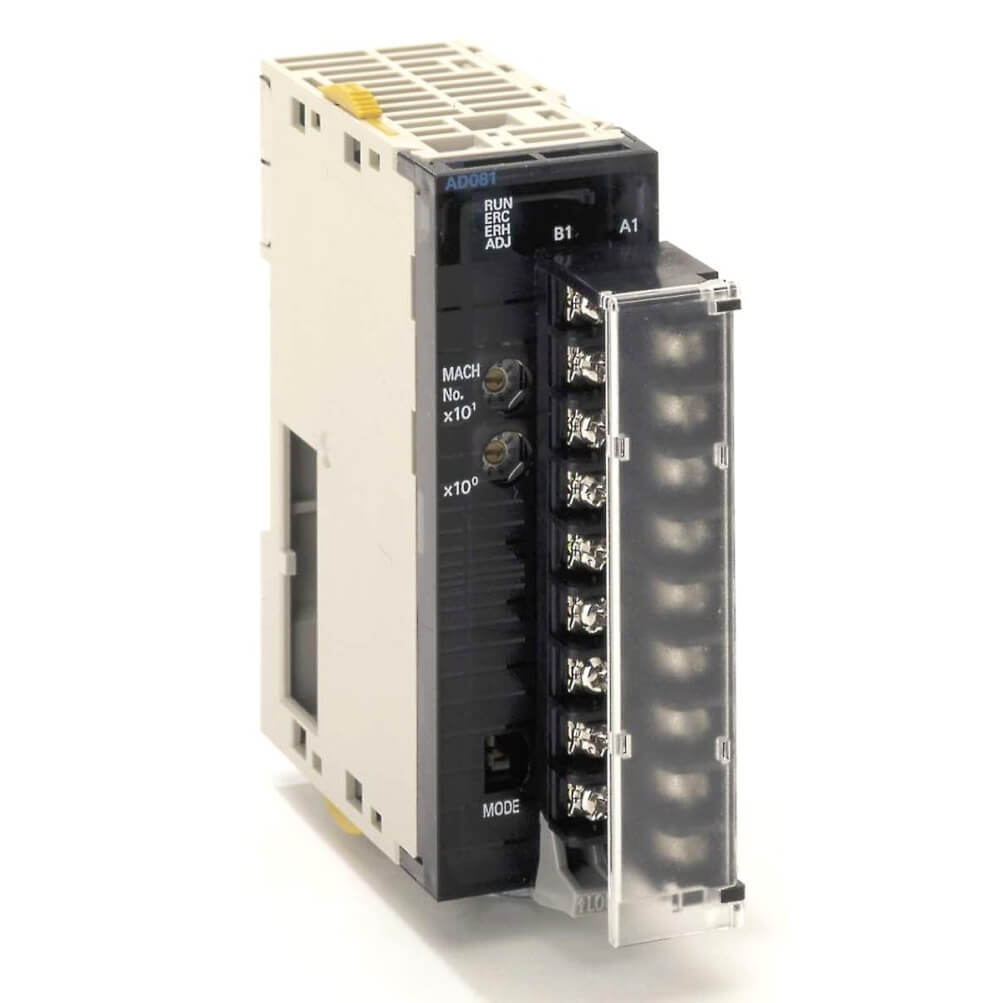

Модуль CJ1W‑AD081‑V1 – высокоточный аналоговый входной модуль Omron из серии CJ I/O, предназначен для работы в составе ПЛК Sysmac CJ‑1. Модуль позволяет подключать до восьми сигналов: 0‑5 В, 0‑10 В, ±5 В, ±10 В и 4‑20 мА, благодаря переключателям на корпусе и перемычкам для выбора диапазона. Модуль имеет 13-битную точность (8192 шага) и разрешение до 8 000 уровней, разрешая настраивать среднюю фильтрацию, функцию peak-hold и обнаружение обрыва линии . Поддерживается сменная скорость АЦП – стандартной в 1 мс или ускоренный режим в 250 мкс. Корпус по DIN-рейке, с габаритами 31×90×85 мм, весит ≈150 г и крепится с помощью безвинтовых клемм (screwless clamp). Интерфейс — цифровой I/O-шина CJ, с изоляцией между шиной и входами, но без изоляции между самими входами. Применяется в системах контроля температуры, давления, расхода, техпроцессов, где нужны точные измерения сигналов нескольких датчиков. Благодаря гибкости диапазонов сигналов он подходит для широкого спектра задач в АСУ ТП, пищевой, химической и технологической отраслей.
| Производитель | Omron Corporation (Япония) |
| Серия | CJ I/O Expansion Modules |
| Модель | CJ1W‑AD081‑V1 |
| Число аналоговых входов | 8 |
| Диапазон сигналов | 1‑5 В, 0‑5 В, 0‑10 В, −5/+5 В, −10/+10 В, 4‑20 мА |
| Разрешение | 13‑бит (4 000 / 8 000 уровней) |
| Скорость преобразования | 1 мс / 250 мкс (ускоренный режим) |
| Точность | ±0.2 % F.S. (25 °C, напряжение), ±0.4 % (ток) |
| Оснащён фильтрацией, peak-hold, detection | Да |
| Тип подключения | Screwless clamp, 1 разъём |
| Габариты | 31×90×85 мм |
| Вес | ~150 г |
| Рабочие условия | 0…55 °C (эксплуатация) |
| Изоляция | Фоторазвязка шина–I/O; нет между каналами |
| Потребление | 520 мА @5 VDC |
- Широкие диапазоны аналоговых сигналов — совместимость с разными датчиками.
- Высокая точность и разрешение — 13‑бит, до 8 000 уровней.
- Режим ускоренного A/D — 250 мкс, подходит для быстрых процессов.
- Защита обрыва сигнала — сигнал "обрыв" при 1‑5 В и 4‑20 мА
- Функции фильтрации и удержания пика — smoothing и peak-hold.
- Быстрая установка на DIN‑рейку — безвинтовые клеммы.
- Изоляция шина–I/O повышает устойчивость системы.
- Малое энергопотребление — всего 520 мА на 5 V шине.
Модуль аналогового ввода позволяет контролировать до восьми аналоговых сигналов с такими функциями, как обнаружение отключения, усреднение, удержание пикового значения и выбираемая скорость аналого-цифрового преобразования, что обеспечивает высокую точность и гибкость для автоматизации системы. Разработанные и произведенные в Европе в соответствии с высокими стандартами качества Omron, безвинтовые модули ввода/вывода CJ1 являются идеальной альтернативой для производителей панелей управления и машиностроителей, которые хотят сократить время монтажа и добавить дополнительные возможности для безопасных и надежных подключений всей своей управляющей проводки.
