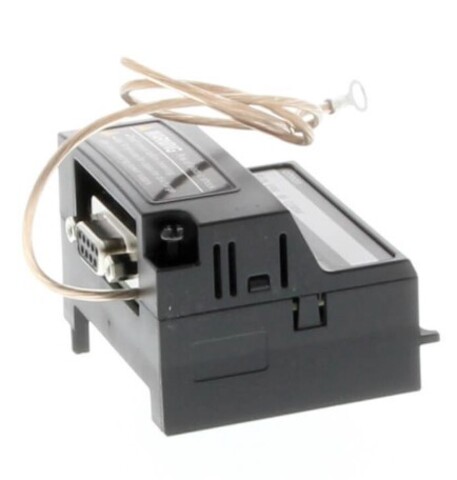

Omron MX2 3G3AX‑MX2‑PRT‑E представляет собой карточку опции для PROFIBUS DP, широко известную как PROFIBUS‑модуль Omron MX2, используется для подключения инверторов серии MX2 к PROFIBUS‑сети для передачи команд управления и данных.
Omron 3G3AX‑MX2‑PRT‑E представляет собой коммуникационный модуль PROFIBUS DP, предназначенный для инверторов серии MX2. Модуль позволяет подключить привод к промышленной PROFIBUS‑шине: отправлять команды запуска/остановки, настройки частоты, сброс ошибок и получать обратную связь — текущий статус, частоту и ток в реальном времени. Встроенный PROFIdrive DP‑V1 обеспечивает доступ к регистраторам и параметрам посредством цикла параметров (parameter channel), что упрощает конфигурацию и мониторинг без дополнительных усилий. Устройство автоматически определяет скорость сети, упрощая настройку замена или установка модуля без перенастройки. Форм‑фактор компактный — размер ~68×58×45 мм, вес ≈170 г, питание от инвертора, степень защиты IP20. Рабочий диапазон температур: −10…+55 °C, влажность 20–90% RH, виброустойчивость 0,6 g, диэлектрическая прочность 500 VAC. Сертифицирован по стандартам EN61800‑3 и EN61800‑5‑1, соответствующим условиям инфраструктурной среды. MX2‑PRT‑E опция применяется в автоматизированных линиях, где инвертор MX2 требуется интегрировать в PROFIBUS‑сеть: системы управления станками, упаковка, транспортировка, очитка, водоочистка. Модуль позволяет объединить управление приводами с PLC или DCS по единой сети.
| Производитель | Omron Corporation (Япония) |
| Серия | 3G3AX‑MX2 |
| Модель | 3G3AX‑MX2‑PRT‑E (опция PROFIBUS DP) |
| Интерфейс | PROFIBUS DP‑V0/V1 (PROFIdrive) |
| Питание | 11–25 V от инвертора |

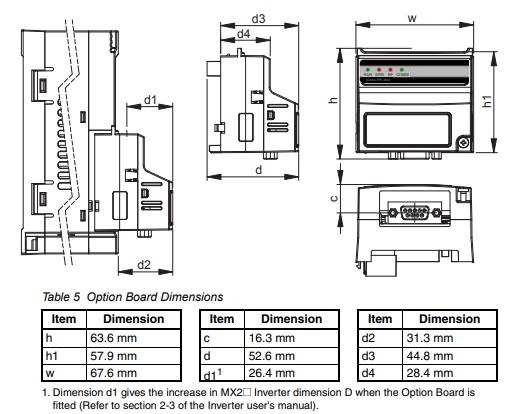

| Размеры | 68 × 58 × 45 мм |
| Вес | ≈ 170 г |
| Рабочая температура | −10…+55 °C |
| Влажность | 20–90 % RH без конденсации |
| Виброустойчивость | До 5.9 m/s² (0.6 g), 10–55 Гц |
| Диэлектрическая прочность | 500 VAC между цепями |
| EMC‑стандарты | EN61800‑3 C3, EN61800‑5‑1 |
| Индикация | LED RUN, ERR, BF (bus failure), COMM |
| Коннектор | 9‑pin Sub-D female (UNC #4/40) |
- PROFIBUS‑связь: двустороннее управление MX2 по сети PROFIBUS DP/V1.
- Автоопределение скорости: упрощает интеграцию и замену.
- Управление через PROFIdrive: читает и пишет параметры с хоста.
- Компактное исполнение: ширина 68 мм, легко интегрируется в корпус MX2.
- Надёжная эксплуатация: сертификации EMC и виброустойчивости.
- Диагностика на плате: LED‑индикаторы статуса работы.
- Простая замена: после установки параметры не требуют ручного восстановления.
Omron позиционирует 3G3AX‑MX2‑PRT‑E как надёжный, простой в установке и эксплуатации PROFIBUS‑модуль, обеспечивающий бесшовную интеграцию MX2‑инверторов в сеть управления без дополнительного конфигурирования.
