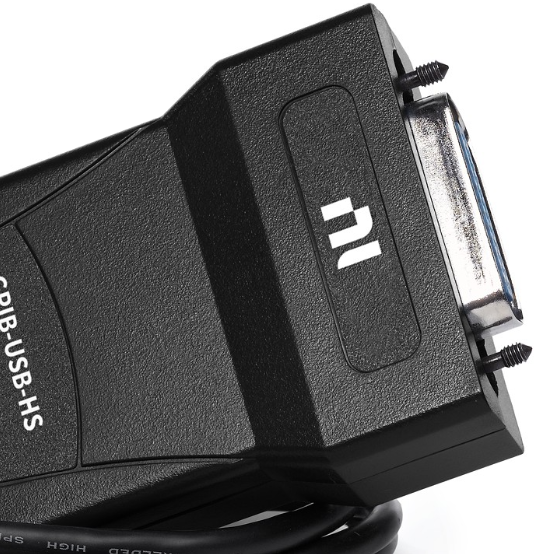

National Instruments GPIB‑USB‑HS представляет собой USB‑адаптер GPIB‑интерфейса, широко известен как GPIB‑контроллер USB NI, используется для подключения лабораторных или промышленно‑измерительных приборов с интерфейсом IEEE‑488 к компьютеру через USB.

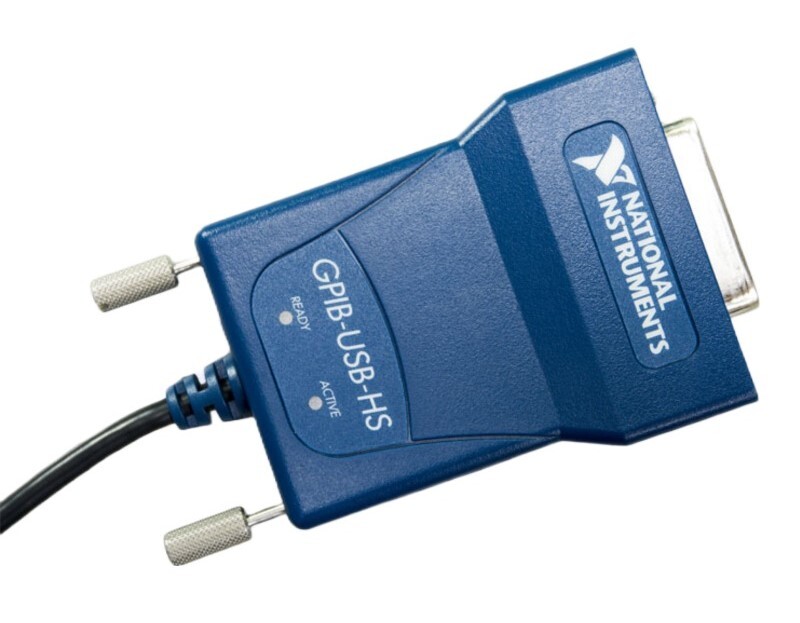

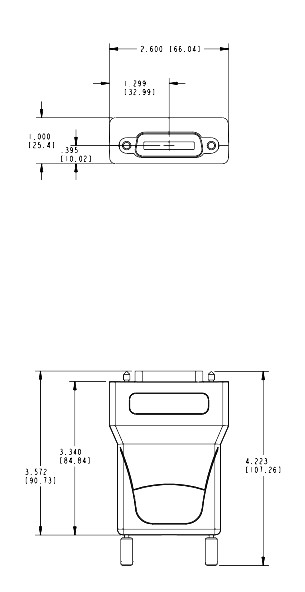

National Instruments GPIB‑USB‑HS представляет собой компактный USB‑адаптер GPIB‑интерфейса. GPIB‑USB HS контроллер позволяет управлять до 14 устройствами с интерфейсом IEEE‑488, включая осциллографы, источники питания, мультиметры и другие приборы, через USB‑порт компьютера. GPIB‑адаптер поддерживает высокоскоростной режим передачи данных HS‑488 до 7,23 МБ/с и стандартный трижильный режим передачи до 1,83 МБ/с. Работает в режиме plug‑and‑play на Windows, macOS, Linux — для Microsoft‑систем устанавливается драйвер NI‑488.2. Благодаря интеграции с драйвером NI‑488.2 адаптер совместим с LabVIEW, LabWindows/CVI и другими ПО для измерений. Питание осуществляется от USB‑шины: типичное потребление 140 мА, максимум 500 мА. Готовность устройства отображает LED‑индикатор: зелёный при USB‑1.1, янтарный при USB‑2.0/3.0, также есть индикатор активности GPIB‑связи. Корпус имеет размеры 10,7 × 6,6 × 2,6 см, вес около 180 г включая кабель. Разъёмы: стандартный USB‑A и IEEE‑488 24‑контактный, с винтовыми креплениями M3,5. Рабочие условия: температура 0…55 °C, влажность 10–90 %, хранение −20…70 °C. Устройство можно использовать в научных лабораториях, приёмниках, автоматизированных испытательных стендах или для калибровки — там, где нужен GPIB‑интерфейс для связи с современными ПК без слотов расширения.
| Производитель | National Instruments (США) |
| Серия | GPIB‑USB |
| Модель | GPIB‑USB‑HS |
| Интерфейсы | USB 3.0/2.0/1.1; IEEE‑488 (GPIB, 24‑pin) |
| Скорость передачи | 3‑wire до 1,83 МБ/с; HS‑488 до 7,23 МБ/с |
| Питание | 5 В по USB; 140 мА типично, до 500 мА |
| Вес | ≈180 г |
| Рабочие условия | 0…55 °C, 10–90 % RH |
| Условия хранения | −20…70 °C, 5–95 % RH |
| Индикация | READY (USB‑speed), ACTIVITY (GPIB) LEDs |
| Разъёмы | USB‑A (встроенный кабель 2 м), IEEE‑488 с винтами M3.5 |
GPIB‑USB‑HS — это компактный, USB‑питанием контроллер IEEE‑488, обеспечивающий максимальную производительность IEEE‑488.2. Подключите к USB‑порту и управляйте до 14 GPIB‑приборами без дополнительного внешнего питания или GPIB‑кабелей. В комплекте лицензия на драйвер NI‑488.2 для надёжного взаимодействия с оборудованием сторонних производителей.
