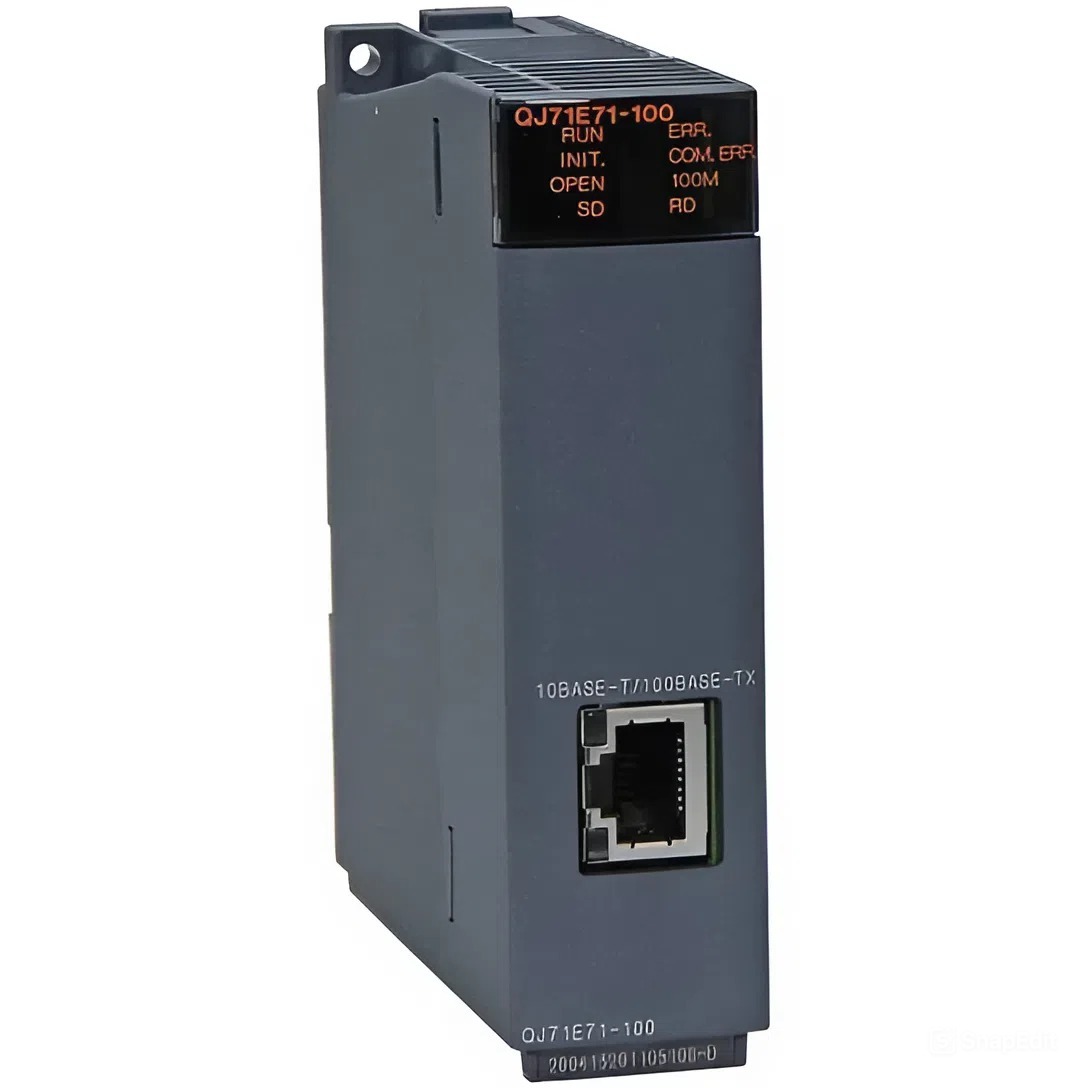

Mitsubishi QJ71E71‑100 представляет собой Ethernet-модуль интерфейса серии MELSEC‑Q, обеспечивающий подключение PLC к сети 100 Mbps (10/100BASE‑TХ) для обмена данными, веб-доступа и FTP. Модуль используется в автоматизации производств, системах удалённого мониторинга и интеграции с IT-системами.
Модуль QJ71E71‑100 входит в семейство MELSEC‑Q Ethernet Interface (E71) от Mitsubishi Electric, обеспечивая высокоскоростной (100 Mbps) сетевой интерфейс для программируемых логических контроллеров Q-серии. Устройство имеет разъём RJ‑45 и совместимо с протоколами TCP/IP и UDP, позволяя организовать связь с SCADA/HMI, MES, OPC-серверами или выполнять web-доступ. Модуль поддерживает веб-функции с встроенным web‑сервером, что позволяет оператору просматривать статус PLC через браузер без дополнительных интерфейсов. Также доступна функция FTP-сервера для удаленной загрузки/сохранения программ и журналов. QJ71E71‑100 отличается быстродействием — примерно в 1,5 раза быстрее предыдущих версий с 10 Mbps при работе с фиксированными буферами. Он поддерживает функции IP-фильтрации, маршрутизации, диагностики соединений, резервирования каналов и автоматического переключения в системах с дублированием. Для настройки используется GX Works2 или GX Developer: задаются IP-адрес, скорость сети и протоколы — при этом не требуется программирование низкоуровневых стэков TCP/IP. Приложение и пользовательский веб-интерфейс включены в комплект, что упрощает обслуживание и контроль. Модуль подходит для промышленной эксплуатации, весит ~0.14 кг и соответствует стандартам безопасности и EMC.
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑Q Ethernet Interface Module (E71) |
| Модель | QJ71E71‑100 |
| Скорость сети | 100 Mbps (полный/полудуплекс), 10 Mbps (полудуплекс) |
| Инженерный интерфейс | Web/FTP‑сервер встроенный |
| Поддерживаемые протоколы | TCP/IP, UDP/IP, MC Protocol, SLMP |
| Пользовательское подключение | RJ‑45 (Ethernet) |
| Время реакции | ~1.5× быстрее предыдущих версий при фикс. буферах |
| Питание | От шины контроллера Q-серии |
| Вес | ~0.14 кг |
| Функции безопасности | IP-фильтрация, резервирование, автоматический Open |
Mitsubishi QJ71E71-100 — это высокоэффективный модуль Ethernet-связи, разработанный для интеграции в системы автоматизации на базе серии MELSEC System Q. По словам представителей Mitsubishi Electric, модуль обеспечивает стабильную и быструю передачу данных в промышленных сетях, поддерживает протоколы TCP/IP и позволяет реализовать удалённый доступ, управление и диагностику оборудования. Он предназначен для применения в производственных линиях, где требуется надёжная и гибкая коммуникация с контроллерами, сенсорами и другими устройствами.
