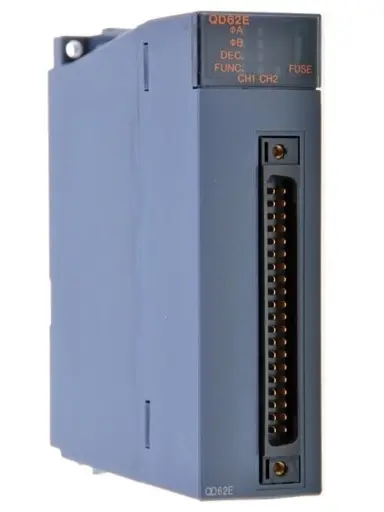

Mitsubishi QD62E представляет собой модуль быстрого счётчика, часто называемый высокоскоростным счётчиком, используется в ПЛК MELSEC‑Q для точного подсчёта импульсов от энкодеров и датчиков.
Модуль QD62E из серии MELSEC‑Q от Mitsubishi Electric представляет собой специализированная плата быстрого счётчика с двумя каналами, предназначенная для высокоскоростного учёта импульсов. Модуль поддерживает входные сигналы 5 / 12 / 24 V DC с выходами транзисторного типа, идеально подходящий для систем ПЛК, в которых требуется точный подсчёт импульсов от энкодеров или датчиков вращения. Максимальная скорость счёта достигает 500 kPPS, что позволяет использовать QD62E в высокоскоростных приложениях, например робототехника, упаковка и точные механизмы. Устройство имеет два канала и может обрабатывать импульсы в различных режимах(одно- и двухфазные, CW/CCW, а также производить сброс/установку счётчика внешними сигналами. Одним из преимуществ является хранение значения счётчика как 32-битного знакового целого -2³¹…+2³¹-1, что обеспечивает широкий диапазон подсчёта без переполнения. Модуль подключается через 40-контактный разъём и совместим с GX Developer и GX Works2. Размеры — 98×27.4×90 мм, масса 0.11 кг. Модуль QD62E легко настраивается через GX Configurator‑CT и поддерживает обнаружение перегоревшего предохранителя для защиты выходов. Корпус модуля прошёл сертификацию по CE, UL/cUL, UKCA и имеет морские допуски (ABS, BV, DNV, RINA, LR, NK). Сферы применения включают подсчёт импульсов от энкодеров в системах позиционирования, контроля вращения, мониторинга производственных процессов — где требуется высокая точность, скорость и надёжность.
| Производитель | Mitsubishi Electric (Япония) |
| Серия | MELSEC‑Q |
| Модель | QD62E |
| Тип | Высокоскоростной счётчик (2 канала) |
| Напряжение входа | 5 / 12 / 24 V DC |
| Максимальная скорость | до 500 kPPS |
| Выход | Транзисторный |
| Каналы | 2 |
| Разрядность счётчика | 32-бит (±2³¹‑1) |
| Режимы счёта | 1ф, 2ф, CW/CCW |
| Ток потребления | 0.33 A |
| Габариты | 98×27.4×90 мм |
| Вес | 0.11 кг |
| Разъём | 40-pin |
| Совместимость ПО | GX Developer, GX Works2, GX Configurator‑CT |
| Сертификации | CE, UL/cUL, UKCA; морские допуски |
- 500 kPPS — лучший выбор для высокоскоростных импульсных сигналов.
- 2 канала — позволяет одновременно отслеживать разных датчиков.
- 32-битный счётчик — отсутствие переполнения при длительном счёте.
- Гибкие режимы (CW/CCW, 2-фаз и др.) — подходит для различного оборудования.
- Защита выходов — обнаружение перегоревших предохранителей.
- Широкие сертификации, включая морские стандарты.
- Интеграция с GX-софтом — упрощённая конфигурация и контроль.
- Компактность и малое энергопотребление — экономия места и ресурсов.
Модуль высокоскоростного счётчика QD62E — 2 канала, вход 5/12/24 В DC, транзисторный выход.
