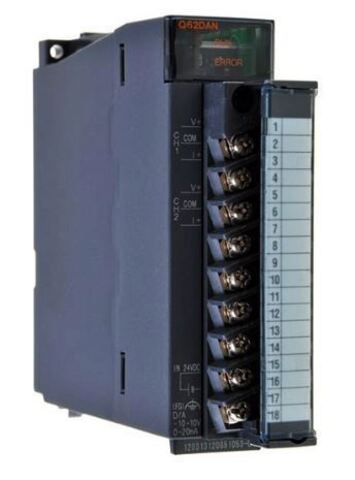

Mitsubishi Q62DAN представляет собой модуль аналогового выхода для ПЛК серии MELSEC‑Q с цифрово-аналоговым преобразованием на два канала (напряжение/ток). Используется такой модуль для управления аналоговыми исполнительными устройствами в промышленных процессах.
Модуль Q62DAN от Mitsubishi Electric является цифрово-аналоговым преобразователем (DAC) для подключения к ПЛК серии MELSEC‑Q. Модуль занимает две I/O позиции и обеспечивает высокоточную генерацию аналоговых сигналов в широком диапазоне: по напряжению (0…5 В, 1…5 В, −10…+10 В или пользовательские) и току (0…20 мА, 4…20 мА или пользовательские). Высокая устойчивость к шумам достигается за счёт гальванической развязки выходов и внешнего питания. DAC-модуль предлагает быстродействие до 80 мкс на канал, точность ±0.1 % при температуре 25 °C и ±0.3 % в диапазоне 0…55 °C . Пользователь может выбирать разрешение (12/14/16 бит) и стабильность выходного сигнала через ПО GX Configurator‑DA. В модуль встроена защита от короткого замыкания и ёмкостный стабилизатор, выдерживающий ±12 В . Изоляция между выходом и ПЛК обеспечивает безопасность и электромагнитную совместимость, выдержка пробойного напряжения до 500 В и сопротивление не менее 20 МОм . Модуль питается от внешнего источника 24 В DC (I пр.=150 мА) и потребляет 0.33 А от внутреннего 5 В. Размеры составляют 98×27.4×112 мм, вес — 0.19 кг. Он совместим с ПЛК MELSEC‑Q (Q00…Q100 и другие) и интерфейсами GX Configurator‑DA, GX Developer. Модуль широко применяется в системах управления, терморегуляции, дозирования, приводов и другой автоматизации, требующей точных аналоговых сигналов.
| Производитель | Mitsubishi Electric |
| Серия | MELSEC‑Q |
| Модель | Q62DAN |
| Каналов | 2 аналитических выхода (DAC) |
| Диапазон напряжения | 0…5 В, 1…5 В, −10…+10 В, пользовательский |
| Диапазон тока | 0…20 мА, 4…20 мА, пользовательский |
| Частота обновления | 80 мкс/канал |
| Точность | ±0.1% (25 °C), ±0.3% (0–55 °C) |
| Разрешение | 12/14/16 бит (настраивается) |
| Изоляция | трансформаторная, 500 В |
| Защита | КЗ, короткое напряжение |
| Питание | 24 В DC (0.15 А), +5 В (0.33 А) |

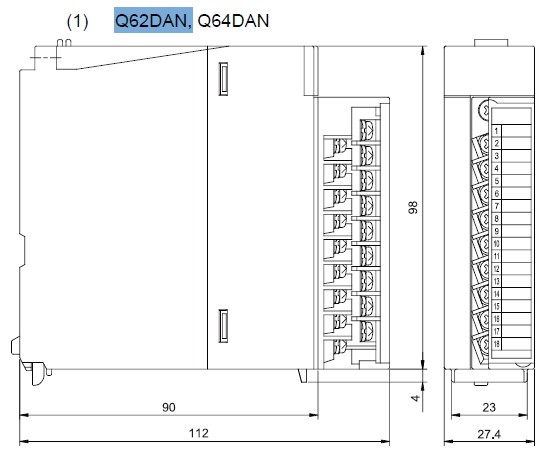

| Размеры | 98×27.4×112 мм |
| Масса | 0.19 кг |
| Среда эксплуатации | 0…55 °C |
- Большой диапазон аналоговых выходов (напряжение/ток).
- Высокая точность ±0.1 %, стабильность при изменении температуры.
- Быстрое обновление — 80 микросекунд на канал.
- Пользовательские настройки через GX Configurator‑DA.
- Гальваническая развязка выходов и питания.
- Защита от короткого замыкания, устойчивость к перепадам.
- Компактная форм-фактор модульной системы.
- Широкая совместимость с процессорными и универсальными CPU.
- Сохранение настроек в энергонезависимой памяти (EEPROM).
- Соответствие промышленным стандартам и надёжность бренда.
Mitsubishi Electric подчёркивает, что модуль Q62DAN предоставляет высокоскоростное и высокоточнoе цифрово-аналоговое преобразование для системы MELSEC‑Q. Он обладает гибкой настройкой выходов, безопасной изоляцией и надёжным исполнением, что позволяет использовать его в критически важных промышленных приложениях — от управления приводами до сложных систем автоматизации.
