Mitsubishi FX2N-2AD

Mitsubishi FX2N‑2AD представляет собой аналоговый входной модуль с 2 каналами и 12‑битным АЦП для PLC серии FX2N. Используется этот модуль для подключения датчиков напряжения 0–10 V, 0–5 V или тока 4–20 mA, особенно в приложениях с регулированием температуры, давления и расхода.

Артикул: FX2N-2AD

Наличие: Есть в наличии

Описание

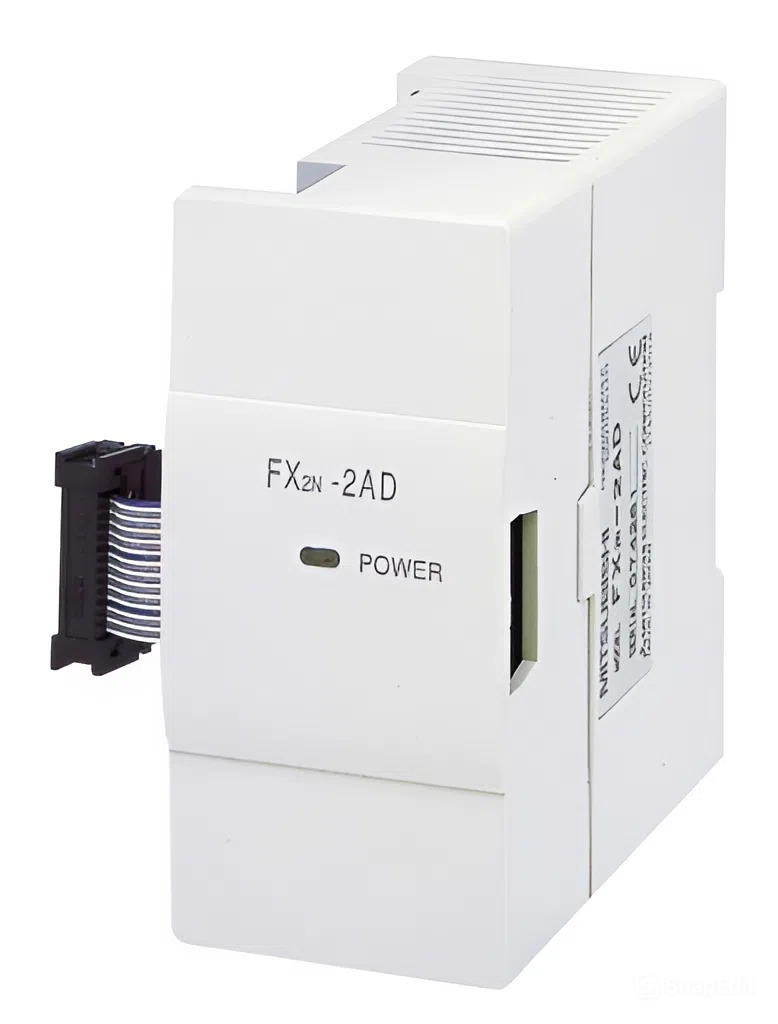

Модуль аналогового входа Mitsubishi FX2N-2AD

Аналоговый модуль FX2N‑2AD от Mitsubishi Electric расширяет функциональность PLC серии FX2N, обеспечивая преобразование двух аналоговых сигналов в цифровой формат с разрешением 12 бит (4096 уровней) и передачей результатов в память контроллера. Модуль поддерживает входы: напряжение: 0–10 V, 0–5 V; ток: 4–20 mA, используя внешние резисторы (250 Ω). Диапазоны модуля легко настраиваются через gain/offset, что позволяет адаптировать вход под конкретные датчики: Pt100, термопары, энкодеры и др.. Заводская настройка — 0–10 V; перенастройка выполняется через программирование. Подключается к шине расширения FX2N, при этом на один основной блок может приходиться до восьми FX2N‑2AD. Потребление — около 20 mA от 5 V, плюс 24 V для модуля, подключённого к FX2N — ≤ 190 mA . В модуле имеется встроенная фильтрация сигнала, шумоподавление, схема с винтовыми клеммами и габариты 43 мм ширины (DIN‑рейка). Поддерживает высокий уровень EMC и соответствует стандартам CE. Применяется в автоматизации, где требуется точный ввод аналоговых сигналов: управление PID в насосных, вентиляционных, холодильных, энергетических системах, установках контроля давления и уровня.

Основные технические характеристики

Производитель	Mitsubishi Electric (Япония)
Серия	FX Special Function Block — Analog Input Module
Модель	FX2N‑2AD
Входы	2 канала, выбор между напряжением (0–10 V, 0–5 V) и током (4–20 mA при 250 Ω)
Разрешение	12 бит (4096 уровней)
Потребление	≤ 20 mA @ 5 V + питание 24 V; до 190 mA суммарно
Подключение модулей	до 8 шт к FX2N, до 4 – к FX0N/FX2NC
Настройка	gain и offset через memory регистры
Масса	≈ 0.2 кг

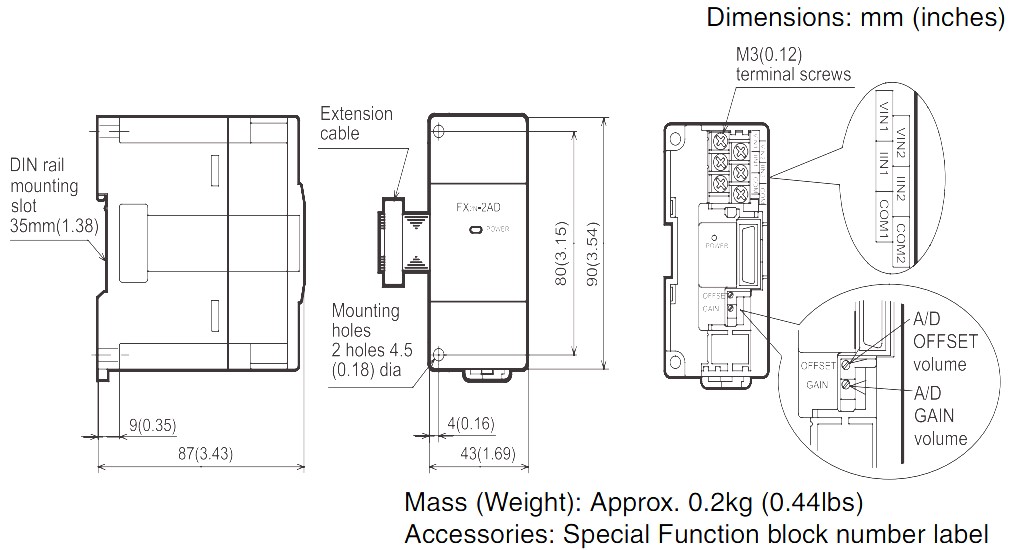

Размеры

Особенности

- Два универсальных входа — режимы напряжение/ток под разные датчики.
- 12‑битное преобразование дает высокую точность измерений.
- Настраиваемые gain/offset — модуль адаптируется под специфичные входы.
- Поддержка до 8 модулей на один контроллер.
- Низкое потребление удобно для распределённых систем.
- Простое подключение и монтаж — DIN-рейка, клеммник.
- Соответствие EMC/CE — пригоден для промышленной среды.
- Встроенная фильтрация дает стабилизированный сигнал.
- Поддержка FX‑семейства — FX0N, FX1N, FX2N, FX2NC.
- Интеграция с GX‑SOFT/GX‑Works — программирование через стандартные средства.

Электромагнитные помехи (EMI)
• Излучаемые помехи
• Наведённые (проводимые) помехи

Электромагнитная устойчивость (EMS)
• Излучаемое электромагнитное поле
• Быстрые переходные процессы (импульсные помехи)
• Электростатический разряд
• Высокоэнергетические импульсы (сурж)
• Провалы и прерывания напряжения
• Наведённые радиочастотные помехи
• Магнитное поле промышленной частоты

Блок аналогового ввода типа FX2N-2AD (далее — FX2N-2AD) предназначен для преобразования аналогового сигнала на двух каналах (вход по напряжению или току) в цифровое значение с разрешением 12 бит, с последующей передачей значений в программируемый логический контроллер (далее — ПЛК).

FX2N-2AD может быть подключён к ПЛК серий FX0N, FX1N, FX2N, FX2NC, FX3G, FX3GC, FX3U и FX3UC.

Тип аналогового сигнала (напряжение или ток) выбирается способом подключения проводов. При этом предполагается, что оба канала работают в одном режиме (общий тип сигнала: либо напряжение, либо ток).

Характеристики аналогово-цифрового преобразования можно корректировать.

Модуль занимает 8 точек ввода/вывода, которые могут быть выделены как под входы, так и под выходы.

Передача данных с ПЛК осуществляется с помощью команд FROM/TO.

Контроллеры серии FX3U/FX3UC могут использовать прямое указание буферной памяти.
