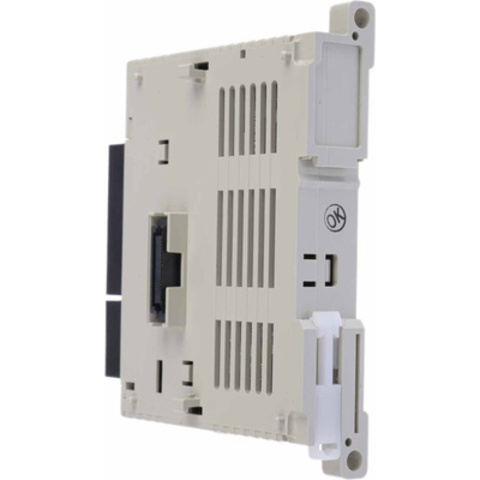

Mitsubishi Electric FX3U-4DA-ADP представляет собой адаптер аналогового вывода для контроллеров серии MELSEC FX3U. Он предназначен для формирования управляющих сигналов напряжения или тока для приводов, клапанов и других исполнительных механизмов.
Данный модуль является специальным адаптером, который устанавливается с левой стороны базового блока контроллера. Он обеспечивает четыре независимых канала аналогового вывода, каждый из которых может быть сконфигурирован пользователем. Применение такого адаптера позволяет контроллеру FX3U эффективно управлять скоростью вращения двигателей через частотные преобразователи или регулировать положение запорной арматуры в автоматизированных системах управления.
Модуль отличается высокой скоростью преобразования данных и точностью формирования выходного сигнала, что критично для динамических процессов. Компактный дизайн позволяет экономить место на DIN-рейке внутри электрического шкафа. Передача данных между центральным процессором и адаптером происходит по внутренней шине, что минимизирует задержки. Устройство не требует внешнего источника питания для логической части, так как получает энергию от базового блока. Все настройки каналов, такие как выбор диапазона (ток или напряжение) и разрешение, выполняются программно через среду разработки GX Works. Корпус адаптера выполнен из качественного пластика, устойчивого к термическим нагрузкам. Надежные винтовые зажимы обеспечивают качественный электрический контакт и устойчивость к вибрационным нагрузкам, характерным для промышленной среды. Прибор проходит строгий контроль качества на всех этапах производства, что гарантирует соответствие заявленным метрологическим характеристикам.
| Параметр | Значение |
| Фирма | Mitsubishi Electric |
| Страна | Япония |
| Серия | MELSEC FX |
| Модель | FX3U-4DA-ADP |
| Количество каналов | 4 аналоговых выхода |
| Диапазон напряжения | 0-10 В DC |
| Диапазон тока | 4-20 мА |
| Разрешение | 12 бит |
| Скорость преобразования | 200 мкс на канал |
| Способ подключения | Левое расширение (адаптерная шина) |
- Прямое обращение к данным через специальные регистры памяти.
- Отсутствие необходимости использования инструкций прикладного уровня для базового обмена.
- Гальваническая развязка между каналами и цепями контроллера.
- Минимальное влияние на общие габариты системы автоматизации.
Адаптеры серии FX3U - это идеальное дополнение к вашему контроллеру. Мы создали инструмент, который сочетает в себе японскую точность и предельную простоту интеграции для решения самых ответственных задач.
