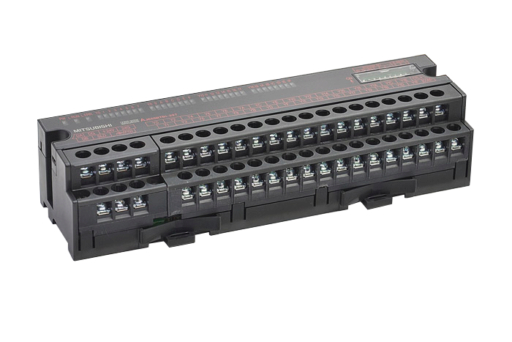

Mitsubishi Electric AJ65SBTB1-32Т представляет собой компактный удалённый модуль цифрового вывода.
Он используется в распределённых системах автоматизации на сети CC-Link для управления исполнительными устройствами. Применяется в производстве, машиностроении, робототехнике для точного переключения нагрузок.
Модуль AJ65SBTB1-32Т входит в серию CC-Link remote I/O от Mitsubishi Electric MELSEC iQ-R/AJ65 и предназначен для удалённого управления 32 дискретными транзисторными выходами типа "источник" (source). Питание 24 В DC, номинальное напряжение нагрузки 12/24 В постоянного тока, что делает его универсальным для реле, соленоидов, индикаторов, клапанов и маломощных приводов в автоматизированных линиях. Занимает 1 станцию в сети CC-Link (скорость до 10 Мбит/с), скорость отклика 1,5 мс типично, общий ток нагрузки до 4,8 А (0,5 А на точку). Внутреннее потребление 0,065 А, защита от перегрузки, КЗ и инверсии полярности на группу выходов.
Монтаж на DIN-рейку, габариты 179×50×40 мм, вес 0,26 кг - идеально для шкафов с ограниченным пространством. Клеммные соединения винтовые 0,75-2,0 мм², маркировка выходов DO0-DO31. Индикаторы LED для каждого канала и состояния сети/ошибок. Поддержка горячей замены hot-swap в CC-Link Ver.2, диагностика по шине: мониторинг сбоев, тест соединений. Интеграция с ПЛК Mitsubishi через параметризацию станций (до 64 модулей на линию). Рабочая температура 0...+55°C, класс защиты IP20, соответствует CE/UL/cUL/RoHS. Страна происхождения - Япония, код ТН ВЭД 85389099.
В системах используется для децентрализации ввода-вывода: модуль ставится ближе к актуаторам, снижая длину кабелей и шумы. Программирование через GX Works2/3, функции: импульсный выход до 100 кГц, задержки, подсчёт циклов. Нет встроенного фильтра, но совместим с подавителями. С 2007 в производстве, актуален для legacy-систем и новых с CC-Link. Преимущества: надёжность Mitsubishi MTBF >1 млн ч, простая настройка, низкое потребление.
- 32 независимых транзисторных выхода source-типа для 24 В нагрузок.
- Интеграция в CC-Link: децентрализованное I/O, 1 станция, hot-swap.
- Защита от КЗ/перегрузки/инверсии на группу, индикация LED.
- Высокая скорость отклика 1,5 мс, импульсный режим до 100 кГц.
Серия AJ65SBT обеспечивает надежный удаленный ввод-вывод для сетей CC-Link, предлагая выходы высокой плотности в компактном корпусе, быструю реакцию и надежную диагностику для плавной интеграции автоматизации и снижения затрат на подключение.
