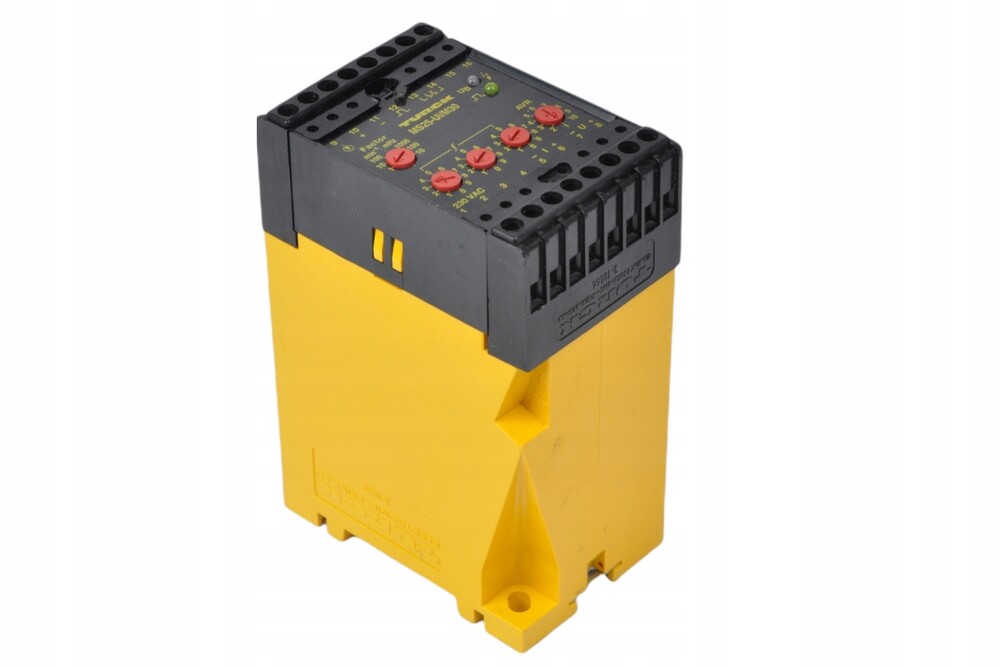

Metz Connect MS25-UI представляет собой универсальное электронное реле контроля пороговых значений аналоговых сигналов. Данное устройство применяется в автоматизированных системах для мониторинга стандартных сигналов тока и напряжения, обеспечивая своевременную коммутацию исполнительных цепей при достижении заданных параметров.
Аналоговое реле контроля серии MS25 от компании Metz Connect является высоконадежным компонентом систем промышленной автоматизации и диспетчеризации зданий. Устройство выполняет функцию связующего звена между аналоговыми датчиками и дискретными исполнительными механизмами или системами аварийной сигнализации. Модуль способен обрабатывать стандартные сигналы: напряжение 0-10 В, а также ток 0-20 мА или 4-20 мА. Универсальность входного тракта позволяет использовать один и тот же артикул для решения широкого спектра задач контроля уровней давления, температуры, освещенности или расхода жидкостей.
Принцип работы устройства основан на непрерывном сравнении входного аналогового значения с предустановленными пределами, которые задаются оператором с помощью прецизионных потенциометров на передней панели. Модуль поддерживает настройку двух независимых порогов - верхнего и нижнего, что позволяет организовать работу в режиме «окна» или контроля выхода за пределы. Важной технической особенностью является регулируемый гистерезис, который исключает частое срабатывание выходного реле (дребезг) при нахождении измеряемого параметра на границе уставки. Встроенная логика также позволяет настраивать задержку срабатывания, что критично для систем, где возможны кратковременные скачки измеряемой величины, не требующие немедленного реагирования.
Область применения включает системы вентиляции и кондиционирования (контроль загрязнения фильтров по датчикам перепада давления), насосные станции (защита от «сухого хода» по токовым датчикам) и промышленные установки, где требуется независимый от основного контроллера контур безопасности. Компактный корпус шириной 22.5 мм предназначен для монтажа на стандартную DIN-рейку. Наличие полной гальванической развязки между входом, питанием и выходным контактом существенно повышает помехозащищенность системы и защищает чувствительную электронику датчиков от перенапряжений в силовой части.
| Параметр | Значение |
| Фирма | Metz Connect |
| Страна | Германия |
| Серия | LogLine |
| Модель | MS25-UI |
| Артикул | 0508220 |
| Входной сигнал | 0...10 В, 0...20 мА, 4...20 мА |
| Тип выхода | 1 перекидной контакт (SPDT) |
| Напряжение питания | AC/DC 24 В |
| Настройка | Потенциометры (порог, гистерезис, время задержки) |
| Световая индикация | Состояние питания (зеленый), состояние реле (желтый) |
- Универсальное питание в широком диапазоне напряжений.
- Высокая точность настройки порогов срабатывания.
- Компактное исполнение для экономии места в распределительном щите.
- Простая пусконаладка без использования программного обеспечения.
Измерительные реле серии LogLine - это бескомпромиссная надежность в компактном корпусе, обеспечивающая безопасность ваших технологических процессов 24 часа в сутки.
