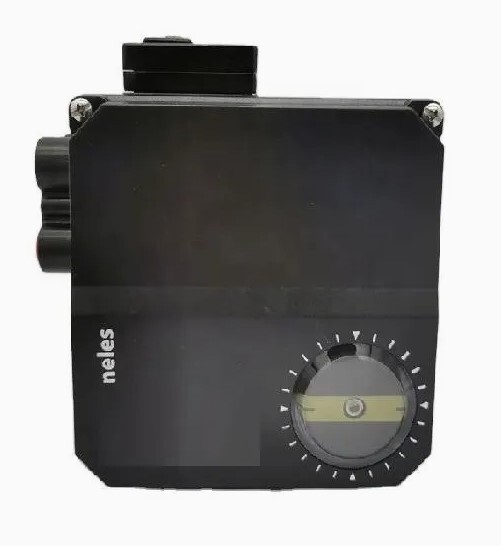

Neles NE724/S1 представляет собой электропневматический позиционер для управления клапанами с пневматическими приводами, предназначенный для использования в промышленных системах регулирования потоков и давления. Позиционер преобразует стандартный аналоговый сигнал управления 4-20 мА или 0-20 мА в точное движение пневматического исполнительного механизма, обеспечивая высокую точность позиционирования клапана.

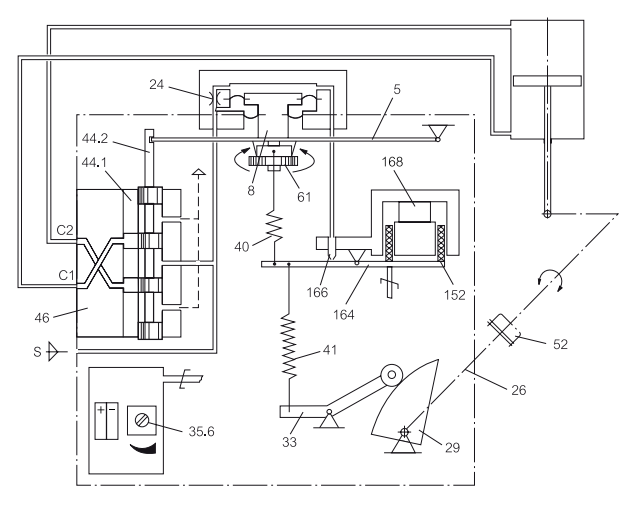

Модель NE724/S1 построена на принципе баланса крутящего момента, где токовая катушка взаимодействует с постоянным магнитом для создания регулирующего усилия, пропорционального входному сигналу. Обратная связь осуществляется посредством механической системы, позволяющей точно контролировать угол поворота клапанного штока или хода исполнительного механизма.
Позиционер подходит для одно- и двухсторонних приводов с ходом до 57 мм и стандартным диаметром пилотного клапана 4 мм. Устройство монтируется на привод с помощью стандартного соединения по VDI/VDE 3845 (S1), что обеспечивает совместимость с широким спектром оборудования.
NE724/S1 надежен в эксплуатации, выдерживает температуру окружающей среды от -40 до +90 °C, обладает минимальной нежелательной мертвой зоной dead band менее 0,3% и высокой линейностью регулирования до 2%. Используется в нефтегазовой, химической, энергетической и других отраслях для точного управления технологическими процессами.

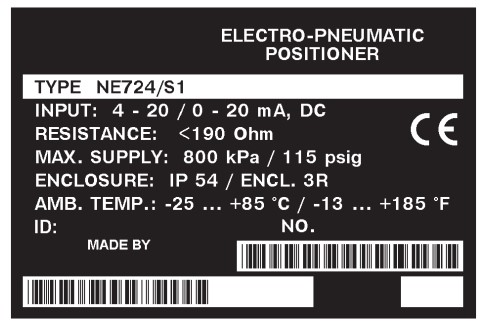

| Производитель | Neles (часть Metso/Valmet) |
| Модель | NE724/S1 |
| Тип | Электропневматический позиционер |
| Входной сигнал | 4-20 мА, 0-20 мА |
| Ход исполнительного механизма | До 57 мм |
| Диа. пилотного клапана | 4 мм |
| Монтирование | VDI/VDE 3845 (S1 стандарт) |
| Рабочая температура | -40…+90 °C |
| Линейность | ±2% |
| Мертвая зона (dead band) | < 0,3% |
| Номинальное давление | 1.4-10 бар (20-145 psi) |
| Материал корпуса | Алюминий, поликарбонат |
| Вес | Около 2.3 кг |
- Высокоточный контроль положения клапана с обратной связью
- Применение в системах с пневматическими приводами с ходом до 57 мм
- Совместимость с промышленным стандартом VDI/VDE 3845 (S1)
- Надёжная работа в широком диапазоне температур и давлений
- Минимальная мертвая зона и высокая линейность для точного регулирования
Metso (сейчас - часть Valmet) отмечает надежность NE724/S1 как электропневматического позиционера, обеспечивающего точный и стабильный контроль клапанов в тяжелых промышленных условиях и способствующего повышению эффективности производства.
