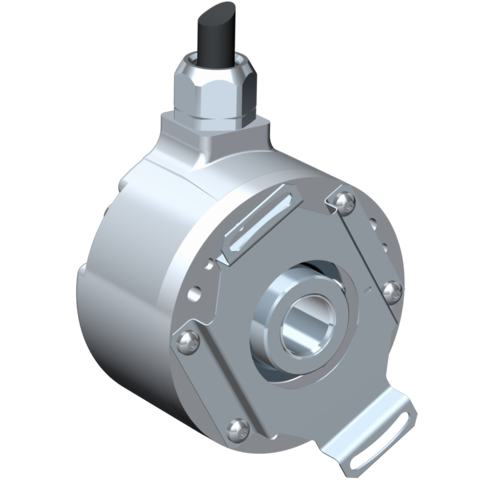

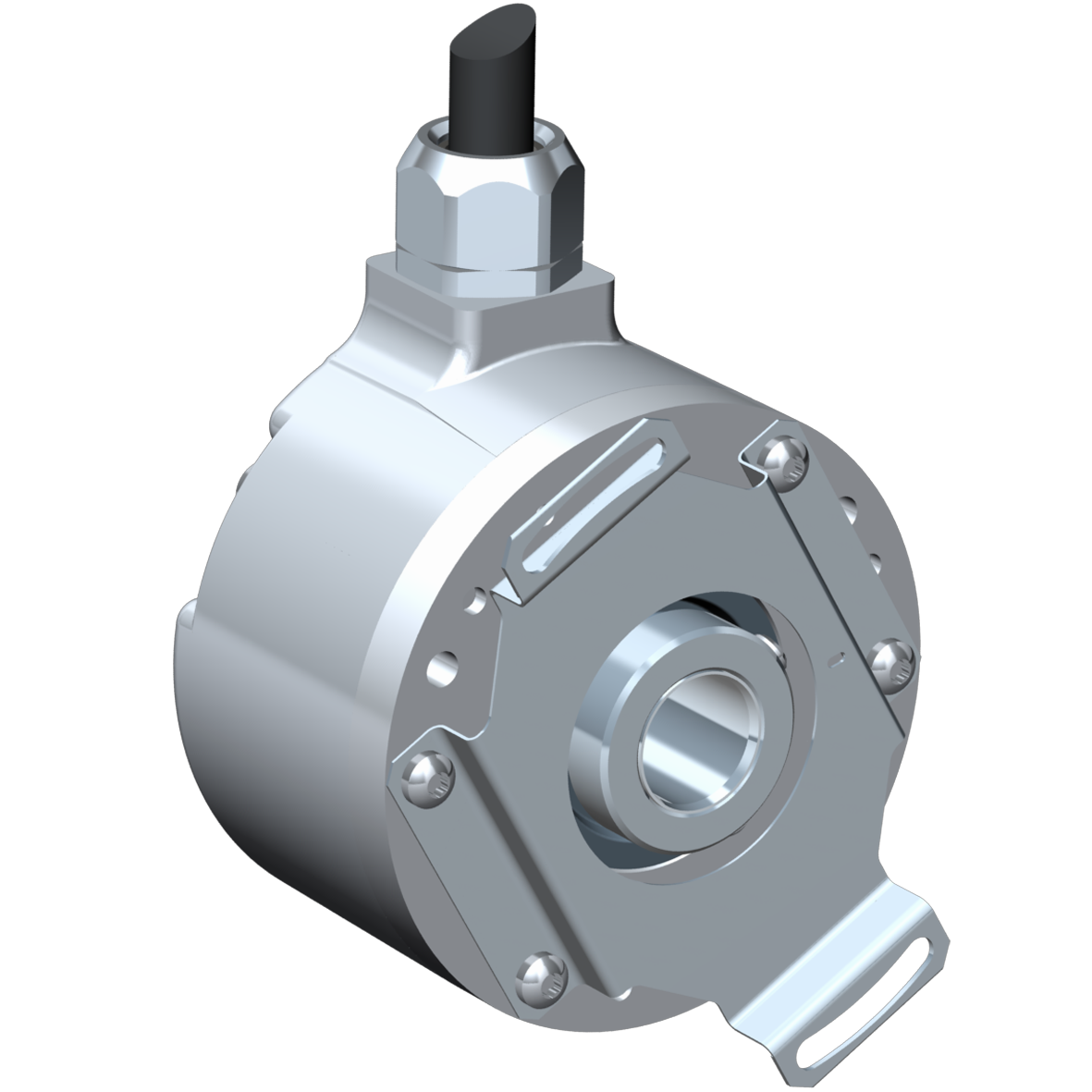

Leine Linde RHI-503-57516176 представляет собой инкрементальный энкодер с полым валом. Используется в промышленных приводах, станках и робототехнике для точного измерения углового положения и скорости вращения вала.
RHI-503-57516176 - промышленный энкодер серии RHI 503 от шведского производителя Leine Linde с корпусом диаметром 58 мм и полым сквозным валом. Предназначен для установки на валы диаметром 8-15 мм через муфту stator coupling 58/59-фланец. Выдаёт цифровые импульсы для обратной связи в сервоприводах, ЧПУ-станках, конвейерах. Типичные разрешения 1024, 2048 или 5000 имп/об, выходные сигналы TTL/RS422/HTL/Sinus. Питание 5 В или 9-30 В постоянного тока, ток потребления <100 мА.
Защита IP66/IP67 корпус/вход вала, устойчивы к пыли, влаге, маслу, моющим средствам. Рабочая температура -40...+100°C, нагрузка на вал радиальная 60 Н, аксиальная 50 Н. Удар 2000 м/с² 6 мс вибрация 300 м/с² 55-2000 Гц. Подключение кабелем 1-5 м (радиальный/аксиальный вывод) или разъёмом M23/M12. Вес 300 г, скорость до 6000 об/мин. Часть номера 57516176 кодирует конфигурацию разрешение, сигнал, кабель. Преимущества: высокая точность, долговечность в агрессивных условиях, простая установка на существующий вал без разборки. По сравнению с RHI 903 - компактнее для средних приводов.
| Фирма-изготовитель | Leine Linde |
| Страна изготовления | Швеция |
| Серия | RHI 503 |
| Модель | RHI-503-57516176 |
| Тип | Инкрементальный с полым валом |
| Диаметр корпуса | 58 мм |
| Вал | Полый сквозной Ø8-15 мм |
| Фланец | 58/59 с муфтой stator coupling |
| Питание | 5 В или 9-30 В DC |
| Выходной сигнал | TTL/HTL/RS422 зависит от конфиг. |
| Защита | IP66/IP67 |
| Температура | от -40 до +100°C |
| Вес | 0.30 кг |
- Полый вал Ø8-15 мм без разборки привода.
- Высокая защита IP67 для пром. условий.
- Широкий диапазон температур -40...+100°C.
- Импульсы до 5000 ppr, скорость 6000 об/мин.
- Устойчивость к ударам 2000 м/с².
- Кабель/разъём M12/M23.
- Алюминиевый анодированный корпус.
RHI 503 - прочный энкодер 58 мм с полым валом для жёстких промышленных условий, обеспечивающий надёжную обратную связь по положению и скорости с IP67 защитой и широким температурным диапазоном.
