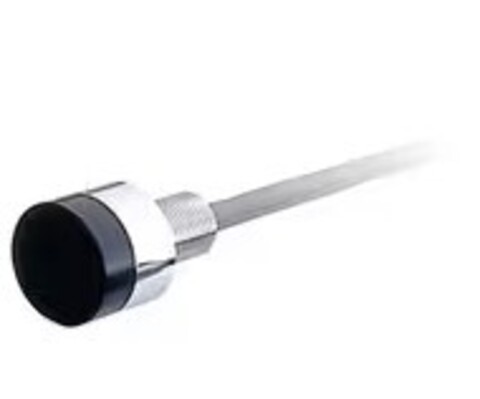

EX-422V представляет собой высокоточный цифровой индуктивный датчик перемещений серии EX-V производства Keyence, предназначенный для измерения величины перемещения с высокоскоростным откликом и точностью.

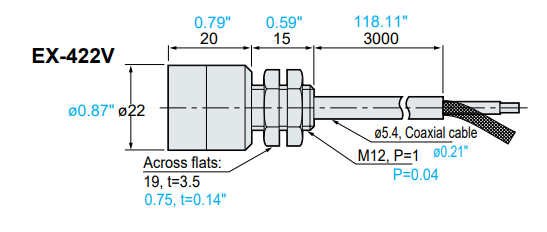

Датчик EX-422V оснащен цилиндрическим корпусом диаметром 22 мм и длиной 35 мм, с резьбой для монтажа. Он работает в измерительном диапазоне 0-10 мм с разрешением 1 мкм и максимальной частотой выборки до 40 000 измерений в секунду, что позволяет использовать его в высокоскоростных технологических процессах.
Устройство имеет ЖК-дисплей с двухцветной 7-сегментной индикацией, отображающей значения в диапазоне от -19999 до +19999 с точностью линейности ±0,3% полного диапазона. Для настройки предусмотрены многочисленные режимы измерений (всего 15 типов), фильтрация сигнала, установка нуля автоматическая и ручная, функция сдвига десятичной точки и память четырех наборов значений порогов.
EX-422V имеет цифровой выход NPN с открытым коллектором макс. ток 100 мА и множество функций управления, включая входы для синхронизации, автообнуления, отключения компаратора и выбор внешних установок. Время отклика составляет 0,075 мс, что обеспечивает точное и быстрое измерение.
Рабочее питание - 24 В постоянного тока ±10%, ток потребления до 240 мА. Класс защиты IP67 допускает использование в неблагоприятных промышленных условиях с пылью и влагой. Диапазон рабочих температур - от -10 до +60 °C.
| Производитель | Keyence |
| Серия | EX-V |
| Модель | EX-422V |
| Тип датчика | Цифровой индуктивный сенсор перемещений |
| Размер корпуса | Ø22 × 35 мм |
| Диапазон измерений | 0...10 мм |
| Разрешение | 1 µм |
| Частота выборки | До 40 000 измерений в секунду |
| Выходной сигнал | NPN, открытый коллектор, 100 мА макс. |
| Питание | 24 В DC ±10%, ток до 240 мА |
| Время отклика | 0,075 мс |
| Линейность | ±0,3% полного диапазона |
| Диапазон рабочей температуры | -10...+60 °C |
| Степень защиты | IP67 |
| Дисплей | 7-сегментный, двухцветный LED (зеленый/красный) |
| Режимы измерений | 15 режимов, включая автообнуление и сдвиг десятичной точки |
| Размеры | Компактный цилиндрический корпус |
- Высокая частота измерений и разрешение для точного динамического контроля.
- Цифровой 7-сегментный дисплей с двухцветной индикацией.
- Множество режимов измерений и функций настройки.
- Быстрый отклик для применения в высокоскоростных процессах.
- Высокая степень защиты IP67 и широкий температурный диапазон.
- Многофункциональные входы управления и настройки.
Keyence позиционирует EX-422V как высокоскоростной и высокоточный цифровой датчик перемещений, обеспечивающий надежную работу в сложных условиях промышленности и максимально гибкую настройку для широкого спектра измерительных задач.
