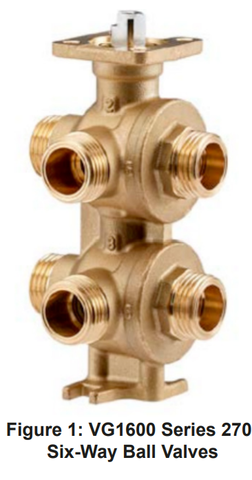

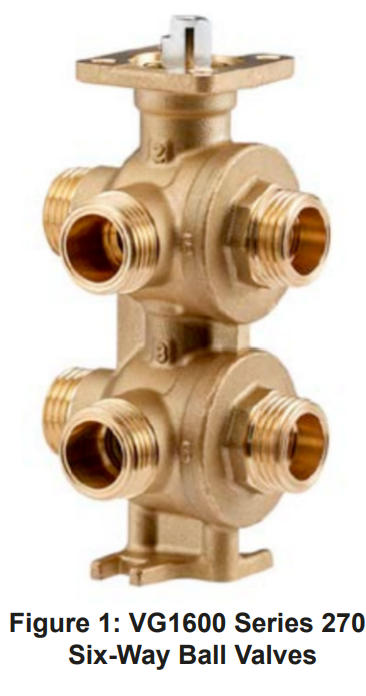

Johnson Controls VG1611AF представляет собой 6-ходовой регулирующий шаровый клапан DN15 (1/2") серии VG1600. Используется в фанкойлах, чиллер потолках и 4-трубных системах HVAC для одновременного смешивания горячей/холодной воды.
VG1611AF представляет собой патентованный 270° 6-ходовой клапан Johnson Controls с высоким Kvs 3.3 м³/ч PN16, заменяющий 4 прочных клапана или 2+переключающий. Шар и шток из нержавеющей стали AISI 304, герметичность класса А EN 12266-1, bubble-tight. В комплекте сменные диски для Kvs: 3.3/2.5/1.6/1.0/0.63 м³/ч - подбираешь под гидравлику. Подключается к приводу VA9903/VA9905 0-10V/мА/floating, поворот 270° обеспечивает плавное смешивание потоков для 2/4-трубных схем.

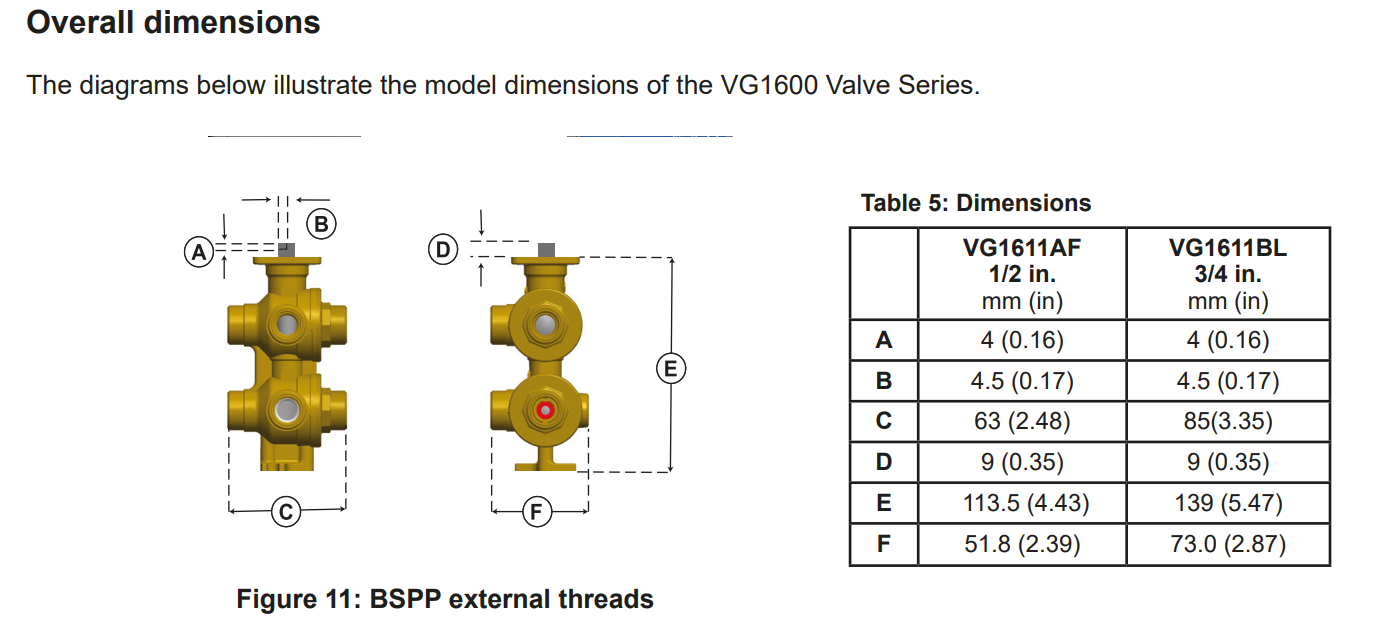

Размеры: DN15, резьба 1/2" NPT или sweat AF - female. Давление 16 бар, теплоноситель -10...+120°C, не для пара. Тестирован 100 000 циклов с загрязненной водой 900 ppm железа, защита от гидроударов. Монтаж inline, стрелка потока на корпусе, IP54. Вес 0.7 кг, габариты L=57.5 мм, H=42.75 мм. Преимущества: компактность 1 клапан вместо 4, энергосбережение 20%, 5 лет гарантии. По сравнению с VG1000 - 6 ходов для сложных циклов.
| Фирма-изготовитель | Johnson Controls |
| Серия | VG1600 |
| Модель | VG1611AF |
| Тип | 6-ходовой шаровый DN15 |
| Kvs | 3.3 м³/ч сменные диски |
| Давление | PN16 16 бар |
| Материал | Корпус латунь, шар/шток AISI 304 |
| Соединение | 1/2" female NPT/sweat |
| Рабочая среда | -10...+120°C |
| Вес | 0.7 кг |
- 270° шар для смешивания горячего/холодного.
- 5 сменных дисков Kvs в комплекте.
- Герметичность A bubble-tight.
- 100 000 циклов с загрязненной водой.
- Защита от гидроударов.
- 5 лет гарантии.
- Совместим VA9903/VA9905 приводами.
VG1611AF - инновационный 6-ходовой клапан VG1600 с высоким Kvs и сменными дисками, заменяющий 4 клапана для эффективного управления фанкойлами в 4-трубных системах.
