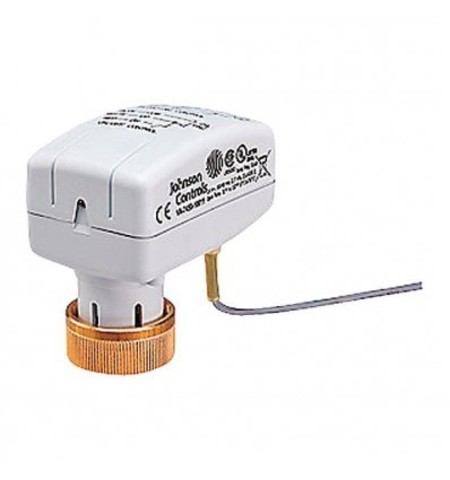

Johnson Controls VA-7482-0011 представляет собой компактный линейный электропривод для клапанов, предназначенный для использования в системах ОВКВ, особенно в фанкойлах, лучистых потолках и распределительных коллекторах. Он обеспечивает пропорциональное управление с усилием 120 Н, что делает его идеальным для небольших клапанов, где требуется точная регулировка потока.

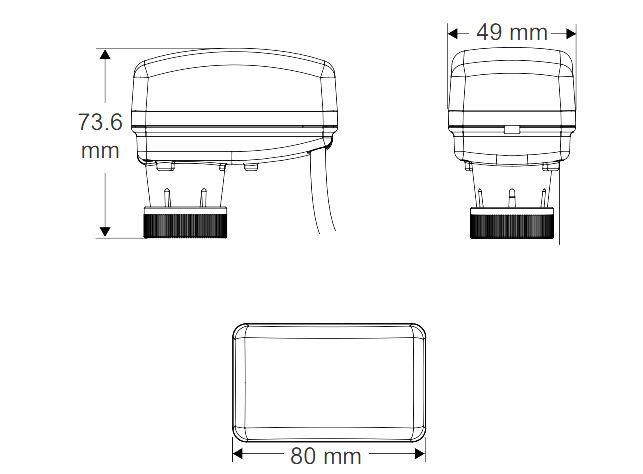

Привод VA-7482-0011 принадлежит к серии VA-748x компании Johnson Controls. Он используется для автоматизации двух- и трехходовых клапанов в системах отопления, вентиляции и кондиционирования воздуха. Компактные размеры привода позволяют устанавливать его в ограниченных пространствах.
Устройство работает от напряжения 24 В AC/DC и имеет пропорциональный управляющий сигнал 0-10 В DC. Это позволяет ему точно позиционировать шток клапана, обеспечивая плавное и эффективное регулирование температуры. Он также оснащен функцией автоматического определения хода, что упрощает процесс монтажа и настройки. Привод самостоятельно определяет крайние положения клапана, что исключает необходимость ручной калибровки.
Привод имеет встроенный кабель длиной 1,5 м и оснащен функцией обратной связи по положению, которая передает информацию о текущем состоянии клапана в систему управления зданием (BMS). Это обеспечивает дополнительный контроль и мониторинг. Привод отличается низким уровнем шума -менее 30 дБА, что делает его подходящим для установки в помещениях с высокими требованиями к акустическому комфорту.
| Фирма-изготовитель | Johnson Controls |
| Серия | VA-748x |
| Модель | VA-7482-0011 |
| Тип | Линейный электропривод |
| Напряжение питания | 24 В AC/DC |
| Усилие | 120 Н |
| Управляющий сигнал | 0-10 В DC (пропорциональный |
| Ход штока | до 6,3 мм |
| Скорость хода | 8 сек/мм |
| Степень защиты | IP43 |
| Материал корпуса | Термостабилизированный пластик |
| Длина кабеля | 1,5 м |
| Рабочая температура | от 0 °C до +50 °C |
- Автоматическое определение хода. Упрощает ввод в эксплуатацию.
- Компактный дизайн. Идеален для установки в ограниченных пространствах.
- Низкий уровень шума. Подходит для жилых и офисных помещений.
- Сигнал обратной связи. Обеспечивает точный мониторинг положения клапана.
- Энергоэффективность. Потребляет минимум энергии.
|
Артикул |
Напряжение питания |
Заводская настройка хода штока |
Скорость перемещения штока |
Крайнее верхнее положение штока |
|
24 VAC |
M28X1.5 |
13 с/мм | 16,3 мм | |
|
24 VAC |
M28X1.5 |
8 с/мм | 16,3 мм | |
|
24 VAC |
M30x1,5 |
13 с/мм | 16,3 мм | |
|
24 VAC |
M30x1,5 |
8 с/мм | 16,3 мм | |
|
24 VAC |
M30x1,5 |
13 с/мм | 14,5 мм | |
|
230 VAC |
M30x1,5 |
13 с/мм | 14,5 мм | |
|
230 VAC |
M28X1.5 |
13 с/мм | 16,3 мм | |
|
230 VAC |
M28X1.5 |
8 с/мм | 16,3 мм | |
|
230 VAC |
M30x1,5 |
13 с/мм | 16,3 мм | |
|
230 VAC |
M30x1,5 |
8 с/мм | 16,3 мм | |
|
VA-7482-0011 |
24 VAC |
M28X1,5 |
--- | 16,3 мм |
|
24 VAC |
M30x1,5 |
--- | 16,3 мм | |
|
24 VAC |
M30x1,5 |
--- | 16,3 мм | |
|
24 VAC |
M30x1,5 |
--- | 16,3 мм | |
|
24 VAC |
M30x1,5 |
--- | 14,5 мм | |
|
24 VAC |
M30x1,5 |
--- | 14,5 мм | |
|
24 VAC |
M30x1,5 |
--- | 14,5 мм | |
|
24 VAC |
M30x1,5 |
--- | 16,3 мм | |
|
24 VAC |
M30x1,5 |
--- | 16,3 мм |
Johnson Controls позиционирует этот привод как идеальное решение для систем ОВКВ, где важны точность, компактность и надежность. Производитель подчеркивает его способность к автоматической калибровке, что значительно упрощает установку и сокращает время ввода в эксплуатацию. Акцент делается на его низком уровне шума и высокой энергоэффективности, что делает привод VA-7482-0011 оптимальным выбором для современных, "умных" зданий, где комфорт и экономия энергии являются приоритетными.
