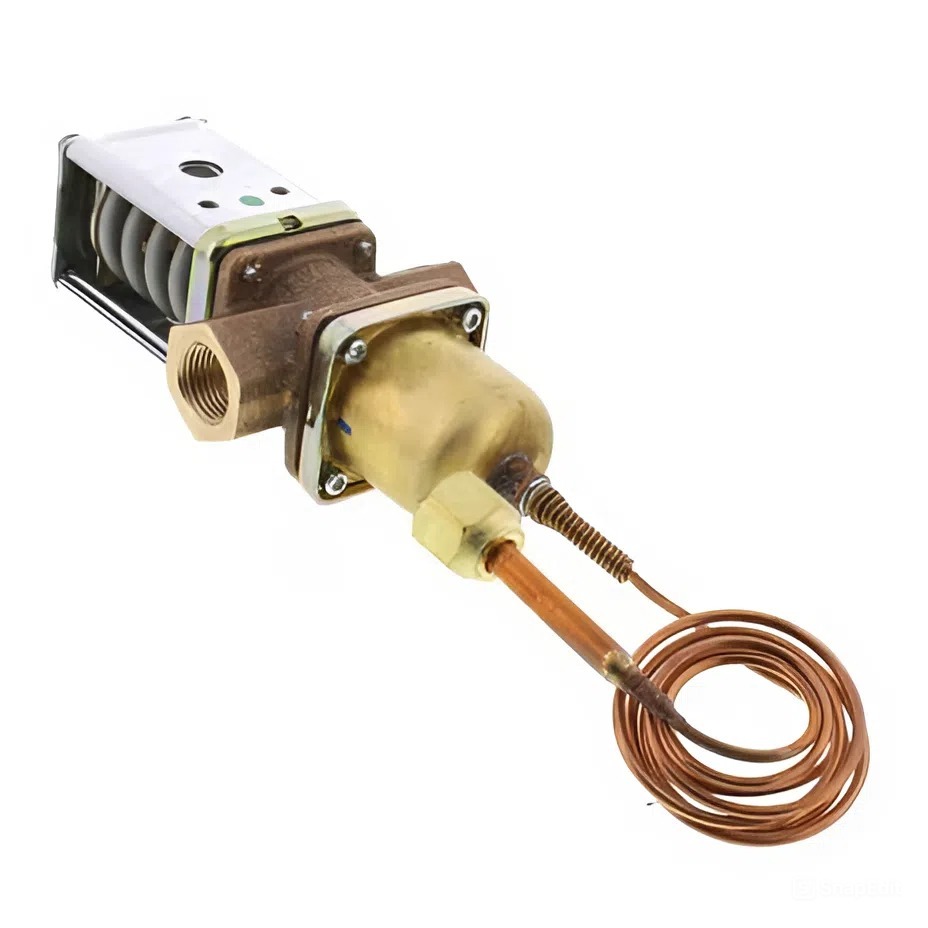

Johnson Controls V46BA‑9510 представляет собой автоматический регулирующий водяной вентиль, предназначенный для контроля расхода морской воды в конденсере. Используется в холодильных и кондиционерных системах для регулирования охлаждения через баланс давления хладагента.
V46BA‑9510 входит в серию Johnson Controls V46 представляет собой клапан, управляемый давлением хладагента. Его функцией является автоматически адаптировать поток воды в конденсере, реагируя на изменения давления хладагента. Когда давление растёт, клапан открывается, усиливая поток воды и улучшая теплообмен, и наоборот .
Модель BA‑9510 имеет фланцевую конструкцию 3/8″. Она полностью изготавливается из нержавеющей стали, выдерживает давление хладагента до 30,3 бар и температуру воды до +77 °C. Kv‑коэффициент — 1,8 м³/ч, максимальное давление воды — 10 бар, регулировочный диапазон — 5‑23 бар давления хладагента. Клапан совместим с обычными неагрессивными хладагентами и подходит для морской воды. Отсутствует втулка в потоке воды — только прямой канал, что упрощает обслуживание.
Клапан удобно демонтируется, регулярное техническое обслуживание предусмотрено конструкцией . Устройства Johnson Controls серии V46 широко применяются в морских и промышленных холодильных системах, а также в блоках кондиционирования воздуха судов. V46BA‑9510 — специализированная версия для морской среды благодаря своей устойчивости к солёному климату.

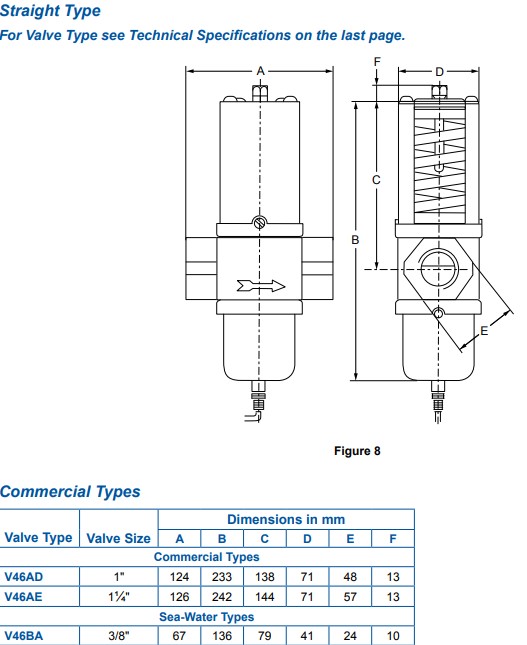

В сервисных бюллетенях и монтажных инструкциях содержатся габаритные схемы, графики расхода и руководства по установке клапана вертикально, с верхней регулировкой, избегая перегибов капиллярной трубки, чтобы обеспечить корректную работу и безопасность .
| Производитель | Johnson Controls (США) |
| Серия | V46 (Pressure‑Actuated Water‑Regulating Valves) |
| Модель | V46BA‑9510 |
| Тип | 2‑ходовой регулирующий клапан давлением |
| Размер присоединения | 3/8″ фланец |
| Максимальное давление хладагента | 30,3 бар |
| Регулировочный диапазон давления | 5–23 бар |
| Kv‑коэффициент | 1,8 м³/ч |
| Максимальное давление воды | 10 бар |
| Максимальная температура воды | 77 °C |
| Материал корпуса | Нержавеющая сталь |
| Подключение | капилляр + поворотное соединение |
Hегулирующие клапаны с приводом от давления контролируют
количество воды в конденсаторе путем непосредственного измерения
изменений давления в контуре хладагента.
Клапаны могут использоваться в системах с некоррозионным хладагентом.
Доступны элементы питания аммиака и клапаны, предназначенные для применения в соленой воде.
Клапаны имеют характеристику быстрого открытия и открываются при
увеличении давления (прямое действие).
Возможно обратное действие (закрытие при увеличении давления).
