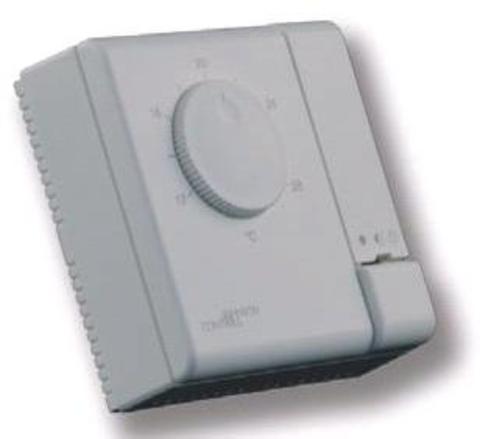

Johnson Controls TC-8944-2141-WK

Выход ШИМ -2

Артикул: TC-8944-2141-WK

Наличие: Есть в наличии

Описание

Johnson Controls TC-8944-2141-WK

Выход ШИМ -2
Категория: Термостаты
CONTROLLER UNIT DAT

Термостаты ТС-8900 представляют собой семейство аналоговых контроллеров, предназначенных для управления 2-трубными фэнкойлами, 2-трубными фэнкойлами с возможностью подачи холодного или горячего теплоносителя, 2-трубными фэнкойлами с электрическими калориферами или 4-трубными фэнкойлами.

Устройства без регулирования скорости вращения вентиляторов включают в себя автономные приборы (ТС-890х), конфигурируемые контроллеры (ТС893х) с блоком дистанционного задания уставки температуры (ES-8930) и конфигурируемые контроллеры (ТС-894х) с центральным блоком задания уставки температуры (ES-8940).

Устройства с регулированием скорости вращения вентиляторов включают в себя силовой блок РМ-8900, работающий под управлением контроллера ТС-894x с центральным блоком задания уставки температуры (ES-8940) или без него.

Характеристики

- Управление 2-трубными фэнкойлами, 2-трубными фэнкойлами с возможностью подачи холодного или горячего теплоносителя, 2-трубными фэнкойлами с электрическим калорифером, 4-трубными фэнкойлами с регулированием скорости вращения 3-скоростного вентилятора или без него.
- Размеры корпуса 80х80 мм.
- Диапазон задания уставки температуры от 12 °С до 28 °С; задание уставки типа "теплее-холоднее".
- Электропитание регуляторов ТС-8900 — 24 VAC или 230 VAC при использовании силового блока РМ-8900.

Обзор модификаций

Программируемые одиночные контроллеры TC-890x

Артикул	Встроенный чувствительный элемент NTC K10	Диапазон уставок	Выходы
Артикул	Встроенный чувствительный элемент NTC K10	Диапазон уставок	Трехпозиционные	0–10 В	ШИМ	Двухпозиционные (On/Off)
TC-8903-1131-WK	+	+12 °С...+28 °C	1	---	---	---
TC-8901-2131-WK			---	2	---	---
TC-8904-2131-WK			---	---	2	---
TC-8906-2131-WK			---	---	---	2
TC-8903-1132-WK	---		1	---	---	---
TC-8901-2132-WK			---	2	---	---
TC-8904-2132-WK			---	---	2	---
TC-8906-2132-WK			---	---	---	2
TC-8903-1151-WK	+		1	---	---	---
TC-8903-1152-WK	---	0 °С...+40 °C	1	---	---	---
TC-8903-1183-WK		0 °С...+40 °C	1	---	---	---
TC-8901-2183-WK		0…100%	---	2	---	---
Конфигурируемые контроллеры ТС-893х с блоком дистанционного задания уставки температуры ES-8930- 3031-WK
TC-8933-1112-W	---	---	1	---	---	---
TC-8931-2112-W	---	---	---	2	---	---
ES-8930-3031-WK	+	+12 °С...+28 °C	---	---	---	---
Конфигурируемые контроллеры ТС-894х с центральным блоком задания уставки температуры ES-8940
TC-8943-1141-WK	+	+/-	1	---	---	---
TC-8941-2141-WK			---	2	---	---
TC-8944-2141-WK			---	---	2	---
TC-8946-2141-WK			---	---	---	2
ES-8940-4130-WK	---	+12 °С...+28 °C	---	---	---	---

Описание Johnson Controls TC-8944-2141-WK.pdf
