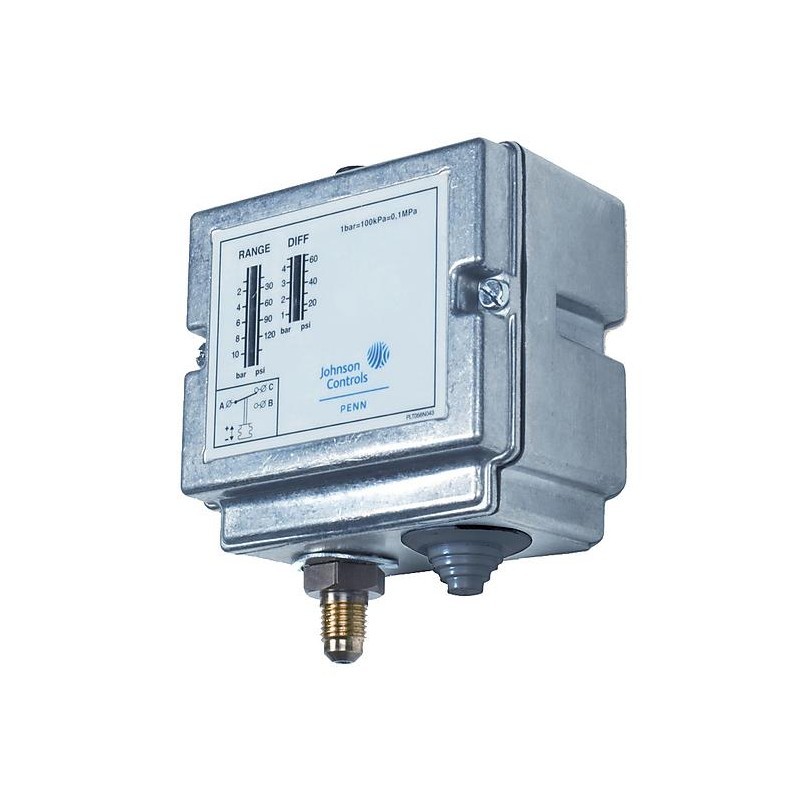

Johnson Controls P77BES-9350 представляет собой реле высокого давления (прессостат), разработанное для защиты холодильных компрессоров от аварийного повышения давления. Оно является ключевым элементом безопасности, предотвращающим серьезные повреждения системы, вызванные неисправностью конденсатора, вентиляторов или другими причинами.
Реле давления P77BES-9350 относится к серии P77 от Johnson Controls, одного из мировых лидеров в производстве оборудования для систем ОВКВ и промышленного холода. Этот компонент является критически важным для обеспечения безопасности и надежности холодильных установок.
Реле P77BES-9350 контролирует давление нагнетания (со стороны высокого давления) холодильного контура. Если давление превышает установленное значение, реле размыкает электрическую цепь, отключая компрессор. Это предотвращает перегрузку системы и защищает ее от потенциального разрушения.
Данная модель оснащена ручным сбросом. После срабатывания реле его контакты остаются разомкнутыми, даже если давление в системе возвращается в норму. Для возобновления работы компрессора требуется ручное нажатие на кнопку сброса на корпусе реле. Эта функция является важным элементом безопасности, так как она обязывает обслуживающий персонал найти и устранить причину аварийного повышения давления, прежде чем перезапускать систему.
Реле совместимо с широким спектром некоррозионных хладагентов. Его прочный корпус со степенью защиты IP54 делает его подходящим для установки как внутри помещений, так и снаружи, защищая от брызг и пыли.
| Фирма-изготовитель | Johnson Controls |
| Серия | P77 |
| Модель | P77BES-9350 |
| Тип | Реле высокого давления (прессостат) |
| Диапазон давления | от 8 до 30 бар |
| Дифференциал | Фиксированный, 3,5 бар |
| Сброс | Ручной |
| Степень защиты | IP54 |
| Присоединительный штуцер | 7/16”-20 UNF (наружная резьба) и/или 1/4" SAE |
| Максимальное рабочее давление | 33 бар |

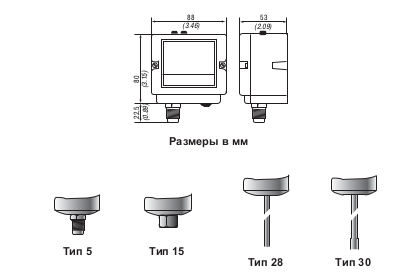

| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) |
Тип |
| Реле давления Р77 с ручным сбросом при низком давлении | ||||
| P77BCA-9300 | От 0.5 до 7 | --- | 1 | 5 |
| P77BCA-9400 | От 0.5 до 7 | --- | 1 | 30 |
| P77BCA-9700 | От 0.5 до 7 | --- | 1 | 15 |
| P77BCB-9300 | От 0.5 до 7 | --- | 1 | 5 |
| P77BCB-9800 | От 0.5 до 7 | --- | 1 | 28 |
| Реле давления Р77 с ручным сбросом при высоком давлении | ||||
| P77BEA-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BEA-9450 | От 3 до 30 | --- | 3 | 30 |
| P77BEA-9750 | От 3 до 30 | --- | 3 | 15 |
| Реле давления Р77 (Bergenzer, включая блокирующую пластину) | ||||
| P77BEB-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BEB-9355 | От 3 до 42 | --- | 3 | 5 |
| P77BEB-9370 | От 3 до 30 | --- | 3 | 5 |
| P77BEB-9750 | От 3 до 30 | --- | 3 | 15 |
| P77BEB-9850 | От 3 до 30 | --- | 3 | 28 |
| P77BEB-9855 | От 3 до 42 | --- | 3 | 28 |
| Реле давления Р77 (Sicherheltsdruckbegrenzer, включая блокирующую пластину) | ||||
| P77BES-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BES-9370 | От 3 до 30 | --- | 3 | 5 |
| P77BES-9750 | От 3 до 30 | --- | 3 | 15 |
| P77BES-9850 | От 3 до 30 | --- | 3 | 28 |
- Ключевой элемент безопасности. Защищает систему от избыточного давления.
- Ручной сброс. Требует обязательного осмотра системы после аварии, что повышает безопасность.
- Надежная конструкция. Корпус IP54 защищает от брызг и пыли.
- Универсальность. Совместимость с большинством некоррозионных хладагентов.
Johnson Controls позиционирует серию P77 как надежный и проверенный временем инструмент для контроля и защиты холодильных установок. Производитель подчеркивает важность ручного сброса на стороне высокого давления как ключевого элемента безопасности, который помогает предотвратить повторные сбои и обеспечить долгий срок службы оборудования.
