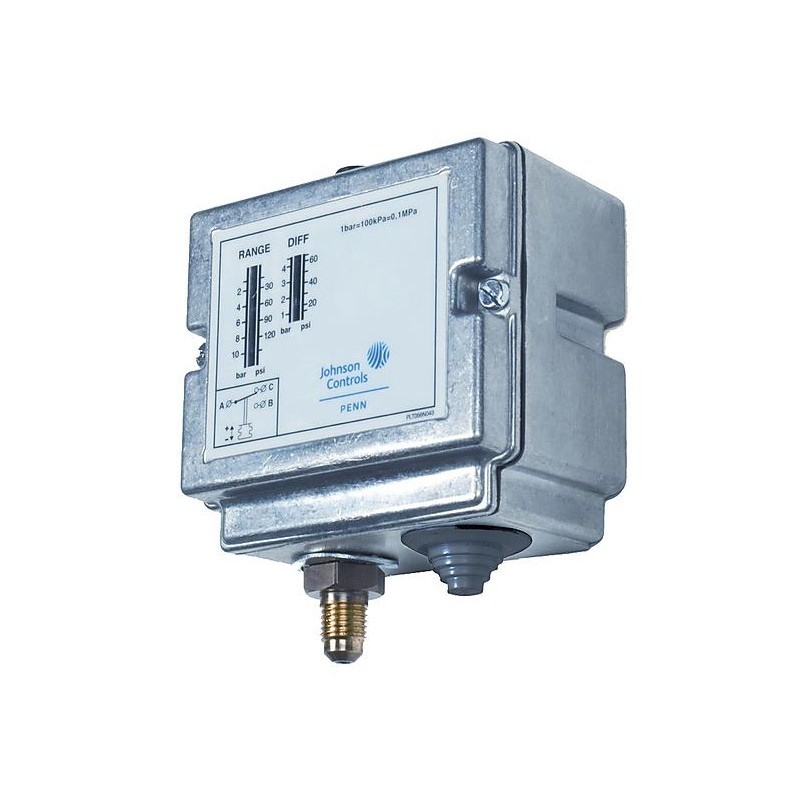

Johnson Controls P77BEB-9350 представляет собой реле высокого давления (прессостат), предназначенное для защиты холодильных компрессоров от аварийного повышения давления. Данная модель имеет ручной сброс и используется как предохранительное устройство, предотвращающее серьезные поломки, вызванные избыточным давлением хладагента.
Реле давления P77BEB-9350 относится к серии P77 от Johnson Controls. Этот компонент является неотъемлемым элементом безопасности в промышленных и коммерческих холодильных установках и системах кондиционирования. Он специально разработан для работы с неагрессивными хладагентами и контроля давления на стороне нагнетания компрессора.
Принцип работы устройства основан на размыкании электрических контактов при превышении заданного порога давления. Это немедленно отключает компрессор, предотвращая его перегрузку и потенциальное разрушение системы. Ключевой особенностью модели P77BEB-9350 является функция ручного сброса (Manual Reset). В отличие от реле с автоматическим сбросом, это устройство не позволяет компрессору возобновить работу до тех пор, пока оператор вручную не нажмет кнопку сброса на корпусе. Это обеспечивает важный элемент безопасности, поскольку требует обязательного осмотра системы и устранения причины аварийного повышения давления.
Реле P77BEB-9350 имеет диапазон регулирования давления от 3 до 30 бар, что делает его универсальным для различных систем. Прочный, литой корпус со степенью защиты IP54 надежно защищает внутренние механизмы от пыли и брызг, что позволяет использовать его в тяжелых промышленных условиях.

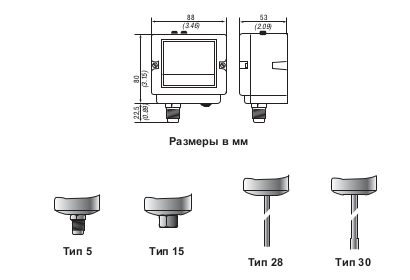

| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) |
Тип |
| Реле давления Р77 с ручным сбросом при низком давлении | ||||
| P77BCA-9300 | От 0.5 до 7 | --- | 1 | 5 |
| P77BCA-9400 | От 0.5 до 7 | --- | 1 | 30 |
| P77BCA-9700 | От 0.5 до 7 | --- | 1 | 15 |
| P77BCB-9300 | От 0.5 до 7 | --- | 1 | 5 |
| P77BCB-9800 | От 0.5 до 7 | --- | 1 | 28 |
| Реле давления Р77 с ручным сбросом при высоком давлении | ||||
| P77BEA-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BEA-9450 | От 3 до 30 | --- | 3 | 30 |
| P77BEA-9750 | От 3 до 30 | --- | 3 | 15 |
| Реле давления Р77 (Bergenzer, включая блокирующую пластину) | ||||
| P77BEB-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BEB-9355 | От 3 до 42 | --- | 3 | 5 |
| P77BEB-9370 | От 3 до 30 | --- | 3 | 5 |
| P77BEB-9750 | От 3 до 30 | --- | 3 | 15 |
| P77BEB-9850 | От 3 до 30 | --- | 3 | 28 |
| P77BEB-9855 | От 3 до 42 | --- | 3 | 28 |
| Реле давления Р77 (Sicherheltsdruckbegrenzer, включая блокирующую пластину) | ||||
| P77BES-9350 | От 3 до 30 | --- | 3 | 5 |
| P77BES-9370 | От 3 до 30 | --- | 3 | 5 |
| P77BES-9750 | От 3 до 30 | --- | 3 | 15 |
| P77BES-9850 | От 3 до 30 | --- | 3 | 28 |
| Фирма-изготовитель | Johnson Controls |
| Серия | P77 |
| Модель | P77BEB-9350 |
| Тип | Реле высокого давления (прессостат) |
| Диапазон давления | от 3 до 30 бар |
| Дифференциал | 3 бар (фиксированный) |
| Сброс | Ручной (Manual Reset) |
| Степень защиты | IP54 |
| Присоединительный штуцер | 7/16”-20 UNF (наружная резьба) или 1/4" SAE |
| Максимальное рабочее давление | 33 бар |
| Совместимость с хладагентами | R22, R134a, R404A, R410A и другие некоррозионные |
- Ручной сброс. Обеспечивает высокий уровень безопасности, предотвращая автоматический перезапуск системы.
- Широкий диапазон. Подходит для большинства стандартных холодильных установок.
- Надежность. Прочный корпус со степенью защиты IP54.
- Универсальность. Совместимость с широким спектром хладагентов.
Johnson Controls позиционирует серию P77 как надежные и проверенные временем инструменты для контроля и защиты холодильных установок. Производитель подчеркивает, что реле с ручным сбросом, такие как P77BEB-9350, являются ключевым элементом безопасности, который помогает предотвратить серьезные поломки и обеспечивает долговечность оборудования.
