Одиночное реле давления с автоматическим сбросом (W?chter, включая блокирующую пластину). press.contr....
Категория: Компоненты холодильных систем и аксессуары
PRESS.CONTR.
Реле давления серии Р77 могут быть использованы для контроля или ограничения давления в зависимости от кода модели. Все модели оснащены контактами для сигнализации. Все стандартные модели имеют сильфон из фосфористой бронзы и латунные фитинги. Модели, используемые с аммиаком, снабжены сильфоном и штуцерами, изготовленными из нержавеющей стали. Модели, предназначенные для контроля высокого давления и удовлетворяющие требованиям стандарта PED 97/23/EC Cat. IV, имеют двойной сильфон. Приборы имеют исполнение IP54, которое удовлетворяет большинству мест размещения.
Эти реле давления могут использоваться для различных целей, в том числе для контроля высокого или низкого давления хладагента в холодильных установках. Модели этой серии охватывают широкий диапазон значений давления, что позволяет использовать их для хладагентов R22, R134A, R404A, R410A и всех других некоррозионных хладагентов, в пределах их рабочего диапазона. Они также могут быть использованы для контроля высокого или низкого давления других сред. К таким средам относятся: воздух, вода и др. В серию также входят модели, которые можно использовать с аммиаком. Кроме того, в серию входят модели, которые соответствуют требованиям стандарта PED 97/23EC Cat. IV (заменяет требования DIN и TUV).

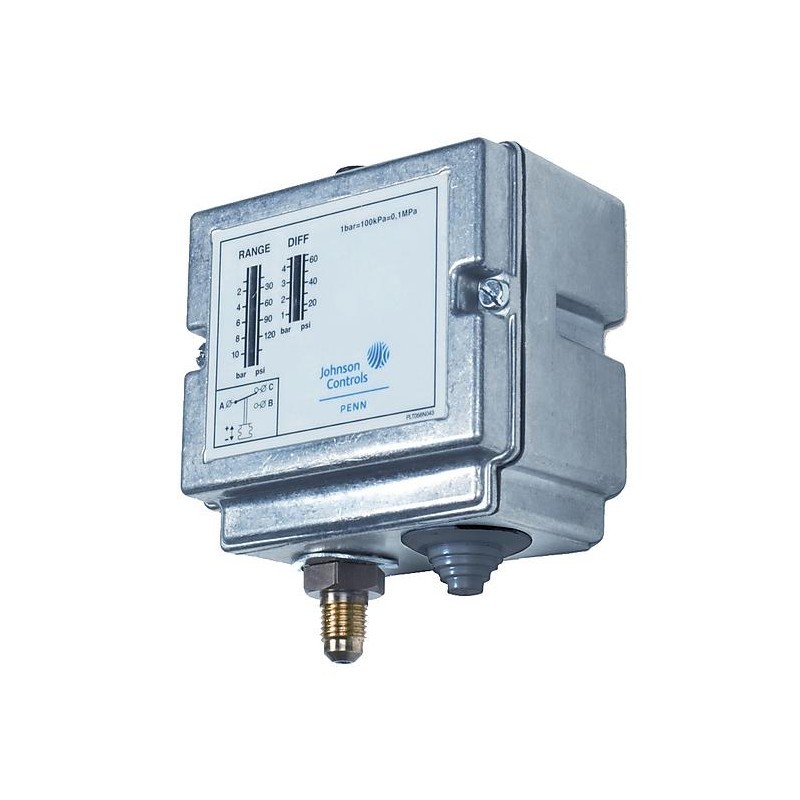

Реле давления Р77 с автоматическим сбросом (Wächter, включая блокирующую пластину)
| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) |

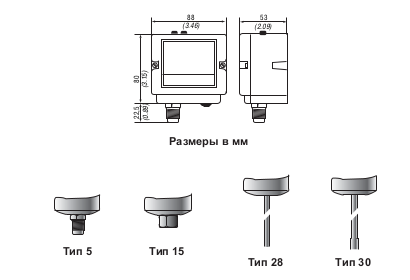

Тип |
| P77AAW-9300 | От –0,5 до 7 | От 0,5 до 3 | 1 | --- |
| P77AAW-9301 | От –0,5 до 7 | От 0,5 до 3 | 1 | --- |
| P77AAW-9320 | От –0,5 до 7 | От 0,5 до 3 | 1 | --- |
| P77AAW-9350 | От 3 до 30 | От 3,5 до 12 | 2 | --- |
| P77AAW-9354 | От 3 до 30 | От 3,5 до 12 | 2 | --- |
| P77AAW-9355 | От 3 до 42 | От 4 до 12 | 2 | 5 |
| P77AAW-9370 | От 3 до 30 | От 3,5 до 12 | 2 | --- |
| P77AAW-9700 | От –0,5 до 7 | От 0,5 до 3 | 1 | 15 |
| P77AAW-9750 | От 3 до 30 | От 3,5 до 12 | 2 | 15 |
| P77AAW-9800 | От –0,5 до 7 | От 0,5 до 3 | 2 | 28 |
| P77AAW-9850 | От 3 до 30 | От 3,5 до 12 | 2 | 28 |
| P77AAW-9851 | От 3 до 30 | От 3,5 до 12 | 2 | 28 |
| P77AAW-9855 | От 3 до 30 | От 4 до 12 | 2 | 28 |
