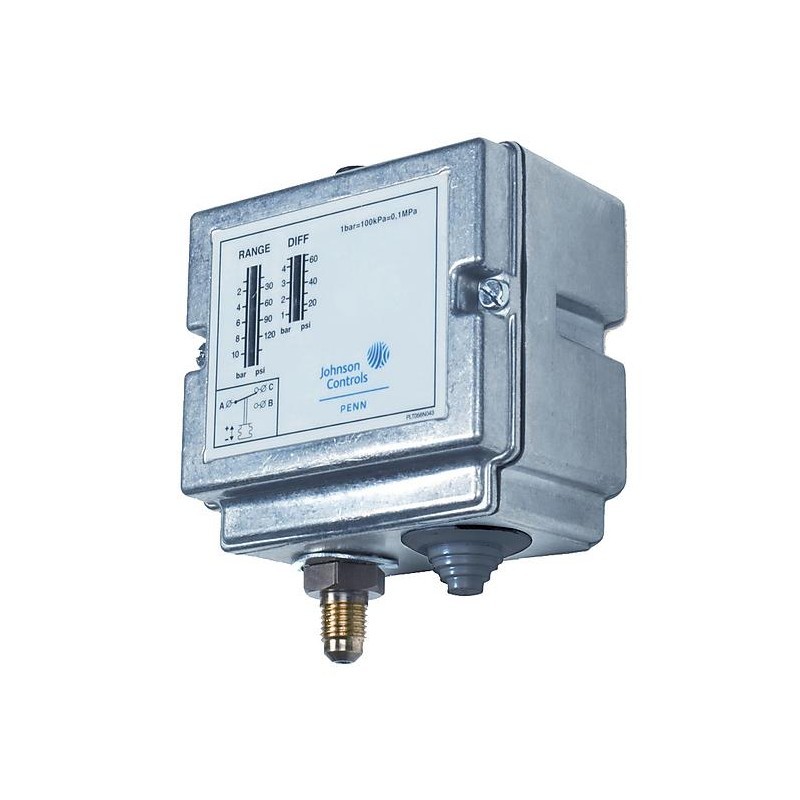

Johnson Controls P77AAW‑9350 представляет собой реле высокого давления одноконтактный контроль. Используется в холодильных и HVAC системах для защиты при давлении в диапазоне 3-30 бар с автоматическим сбросом.
Модель P77AAW‑9350 входит в серию P77 Single Pressure Controls от Johnson Controls. Это устройство контроля высокого давления, адаптировано для использования в коммерческих холодильных и кондиционирующих системах. Диапазон срабатывания давления находится между 3 и 30 бар, дифференциал настроек - от 3.5 до 12 бар, что делает его гибким для разных применений .
Контроль осуществляется с помощью SPDT-контакта, максимально рассчитанного на нагрузку до 10 A при 400 VAC. Модель оснащена функцией автоматического сброса - контакт возвращается в исходное положение после снижения давления .
Корпус выполнен из прочного литого алюминия, обеспечивает защиту IP54, что позволяет устанавливать реле как внутри, так и снаружи переключаемой системы, включая условия повышенной влажности и запылённости. Устройство соответствует стандартам DIN 32733 и сертификации PED Category IV, что отмечено в продукции с двойным уплотнением мембран.
Установка удобна: предусмотрены разьёмы для подключения капиллярной трубки, варианты монтажных отверстий - вертикальный и горизонтальный. Применимо для использования с хладагентами R22, R134A, R404A, R410A и другими некоррозионными средами, включая воздух и воду.
| Производитель | Johnson Controls (США) |
| Серия | P77 Single Pressure Controls (High Pressure) |
| Модель | P77AAW‑9350 |
| Диапазон давления | 3 - 30 бар |
| Дифференциал настройки | 3.5 - 12 бар |
| Контактная схема | SPDT (1×NC / NO), нагрузка до 10 A при 400 VAC |
| Сброс | Автоматический (auto‑reset) |
| Корпус | Литой алюминий |
| Степень защиты | IP54 |
| Сертификация | DIN 32733, PED Category IV |
| Подключение | Капиллярная трубка, резьба SAE 1/4″ |
| Рабочая среда | Некоррозионные хладагенты (R22, R134A и др.), воздух, вода |
| Монтаж | Горизонтально или вертикально |
| Среда эксплуатации | –50…+55 °C, влажность до 95% без конденсации |
- Надёжный контроль высокого давления в диапазоне до 30 бар.
- Регулируемый дифференциал с диапазоном до 12 бар.
- Автоматический сброс без ручного вмешательства.
- Корпус IP54 для защиты от влаги и пыли, допуск наружного монтажа.
- Соответствие стандартам DIN 32733/PED IV, включая модели с двойными мембранами.
- Удобная установка и регулировка: разьёмы, съемное крепление, капиллярная связь.
Модель P77AAW‑9350 — это переключатель высокого давления для холодильных и HVAC систем с диапазоном 3–30 бар, SPDT сигнализацией, автоматическим сбросом и надежной конструкцией, соответствующей стандартам DIN 32733 и PED Category IV.
