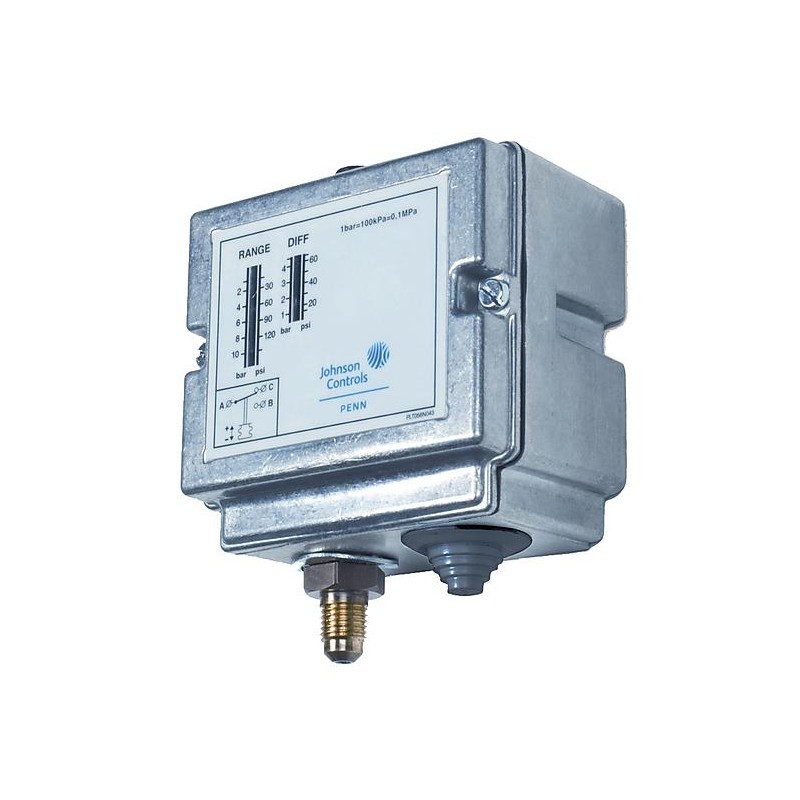

Одиночное реле давления. Диапазон давлений От –0,5 до 7 бар
Одиночное реле давления. Диапазон давлений От –0,5 до 7 бар
Категория: Компоненты холодильных систем и аксессуары
PRESS. CONTR.
Реле давления серии Р77 могут быть использованы для контроля или ограничения давления в зависимости от кода модели. Все модели оснащены контактами для сигнализации. Все стандартные модели имеют сильфон из фосфористой бронзы и латунные фитинги. Модели, используемые с аммиаком, снабжены сильфоном и штуцерами, изготовленными из нержавеющей стали. Модели, предназначенные для контроля высокого давления и удовлетворяющие требованиям стандарта PED 97/23/EC Cat. IV, имеют двойной сильфон. Приборы имеют исполнение IP54, которое удовлетворяет большинству мест размещения.
Эти реле давления могут использоваться для различных целей, в том числе для контроля высокого или низкого давления хладагента в холодильных установках. Модели этой серии охватывают широкий диапазон значений давления, что позволяет использовать их для хладагентов R22, R134A, R404A, R410A и всех других некоррозионных хладагентов, в пределах их рабочего диапазона. Они также могут быть использованы для контроля высокого или низкого давления других сред. К таким средам относятся: воздух, вода и др. В серию также входят модели, которые можно использовать с аммиаком. Кроме того, в серию входят модели, которые соответствуют требованиям стандарта PED 97/23EC Cat. IV (заменяет требования DIN и TUV).
Одиночное реле давления в корпусе IP 54
| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) |

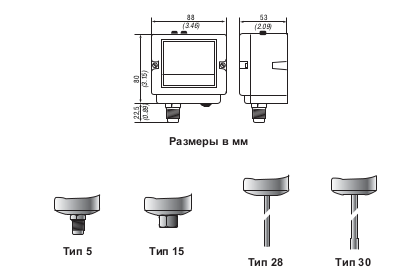

Тип |
| P77AAA-9300 | От –0,5 до 7 | От 0,5 до 3 | 1 | 5 |
| P77AAA-9301 | От –0,2 до 10 | От 1 до 4,5 | 1 | 5 |
| P77AAA-9302 | От –0,3 до 2 | От 0,4 до1,5 | 1 | 5 |
| P77AAA-9320 | От –0,5 до 7 | От 0,5 до 3 | 1 | 5 |
| P77AAA-9350 | От 3 до 30 | От 3 до 12 | 2 | 5 |
| P77AAA-9351 | От 3,5 до 21 | От 2 до 5,5 | 2 | 5 |
| P77AAA-9370 | От 3 до 30 | От 3 до 12 | 2 | 5 |
| P77AAA-9371 | От 3,5 до 21 | От 2 до 5,5 | 2 | 5 |
| P77AAA-9400 | От 3 до 30 | От 0,5 до 3 | 1 | 300 |
| P77AAA-9450 | От –0,5 до 7 | От 3 до 12 | 2 | 30 |
| P77AAA-9451 | От 3,5 до 21 | От 2 до 5,5 | 2 | 30 |
| P77AAA-9700 | От –0,5 до 7 | От 0,5 до 3 | 2 | 15 |
| P77AAA-9750 | От 3 до 30 | От 3 до 12 | 2 | 15 |
| P77AAA-9800 | От –0,5 до 7 | От 0,5 до 3 | 1 | 28 |
| P77AAA-9850 | От 3 до 30 | От 3 до 12 | 2 | 28 |
