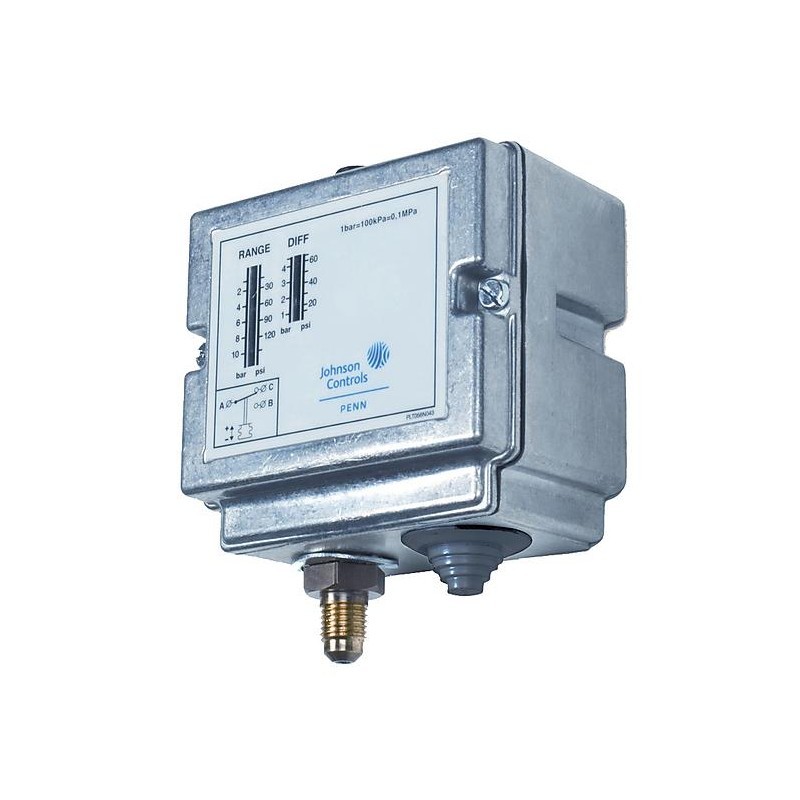

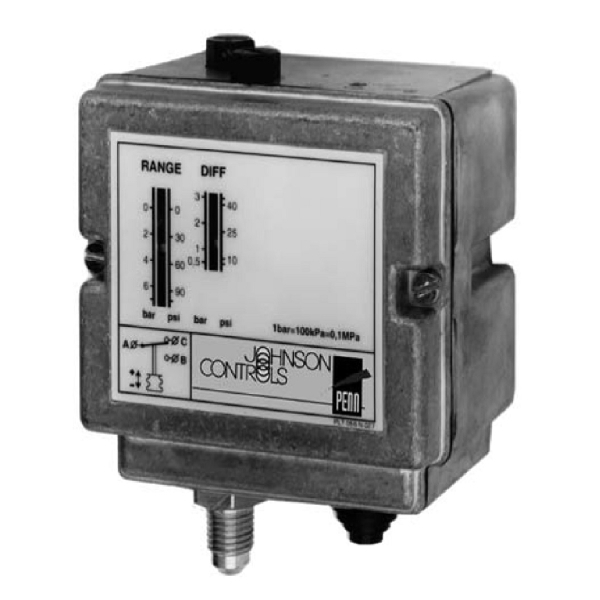

Johnson Controls P77AAA-9451 представляет собой реле высокого давления (прессостат), разработанное для защиты холодильных компрессоров от аварийного повышения давления. Оно является ключевым элементом безопасности, который автоматически сбрасывает состояние после устранения неисправности, позволяя системе возобновить работу.
Реле давления P77AAA-9451 относится к серии P77 от Johnson Controls, одного из мировых лидеров в производстве оборудования для систем ОВКВ и промышленного холода. Этот компонент является критически важным для обеспечения безопасности и надежности холодильных установок, контролируя давление нагнетания (со стороны высокого давления) холодильного контура.
Если давление превышает установленное значение, реле размыкает электрическую цепь, отключая компрессор. Это предотвращает перегрузку системы и потенциальное разрушение. Ключевой особенностью модели P77AAA-9451 является функция автоматического сброса (Auto Reset). После того как давление в системе возвращается в допустимый диапазон, реле автоматически замыкает контакты, позволяя компрессору возобновить работу.
Это реле используется в тех системах, где необходимо быстрое восстановление работы после кратковременного сбоя, не требующего ручного вмешательства. Оно совместимо с широким спектром некоррозионных хладагентов. Прочный корпус со степенью защиты IP54 надежно защищает внутренние механизмы от пыли и брызг, что позволяет использовать его в промышленных условиях.
Одиночное реле давления в корпусе IP 54

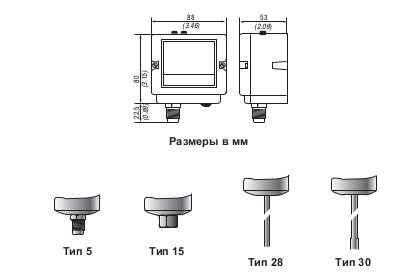

| Код | Диапазон, бар | Дифференциал, бар | Перекл. контактов (схема) |
Тип |
| P77AAA-9300 | От –0,5 до 7 | От 0,5 до 3 | 1 | 5 |
| P77AAA-9301 | От –0,2 до 10 | От 1 до 4,5 | 1 | 5 |
| P77AAA-9302 | От –0,3 до 2 | От 0,4 до1,5 | 1 | 5 |
| P77AAA-9320 | От –0,5 до 7 | От 0,5 до 3 | 1 | 5 |
| P77AAA-9350 | От 3 до 30 | От 3 до 12 | 2 | 5 |
| P77AAA-9351 | От 3,5 до 21 | От 2 до 5,5 | 2 | 5 |
| P77AAA-9370 | От 3 до 30 | От 3 до 12 | 2 | 5 |
| P77AAA-9371 | От 3,5 до 21 | От 2 до 5,5 | 2 | 5 |
| P77AAA-9400 | От 3 до 30 | От 0,5 до 3 | 1 | 300 |
| P77AAA-9450 | От –0,5 до 7 | От 3 до 12 | 2 | 30 |
| P77AAA-9451 | От 3,5 до 21 | От 2 до 5,5 | 2 | 30 |
| P77AAA-9700 | От –0,5 до 7 | От 0,5 до 3 | 2 | 15 |
| P77AAA-9750 | От 3 до 30 | От 3 до 12 | 2 | 15 |
| P77AAA-9800 | От –0,5 до 7 | От 0,5 до 3 | 1 | 28 |
| P77AAA-9850 | От 3 до 30 | От 3 до 12 | 2 | 28 |
| Фирма-изготовитель | Johnson Controls |
| Серия | P77 |
| Модель | P77AAA-9451 |
| Тип | Реле высокого давления (прессостат) |
| Диапазон давления | от 8 до 30 бар |
| Дифференциал | Фиксированный, 3,5 бар |
| Сброс | Автоматический (Auto Reset) |
| Степень защиты | IP54 |
| Присоединительный штуцер | 7/16”-20 UNF (наружная резьба) и/или 1/4" SAE |
| Максимальное рабочее давление | 33 бар |
| Совместимость с хладагентами | R22, R134a, R404A, R410A и другие некоррозионные |
- Ключевой элемент безопасности. Защищает систему от избыточного давления.
- Автоматический сброс. Упрощает эксплуатацию, автоматически перезапуская систему после восстановления нормального давления.
- Надежная конструкция. Корпус IP54 защищает от брызг и пыли.
- Универсальность. Совместимость с широким спектром хладагентов.
Johnson Controls позиционирует серию P77 как надежные и проверенные временем инструменты для контроля и защиты холодильных установок. Производитель подчеркивает, что реле с автоматическим сбросом, такие как P77AAA-9451, идеально подходят для тех случаев, когда необходимо быстрое и эффективное восстановление работы системы после временных сбоев.
