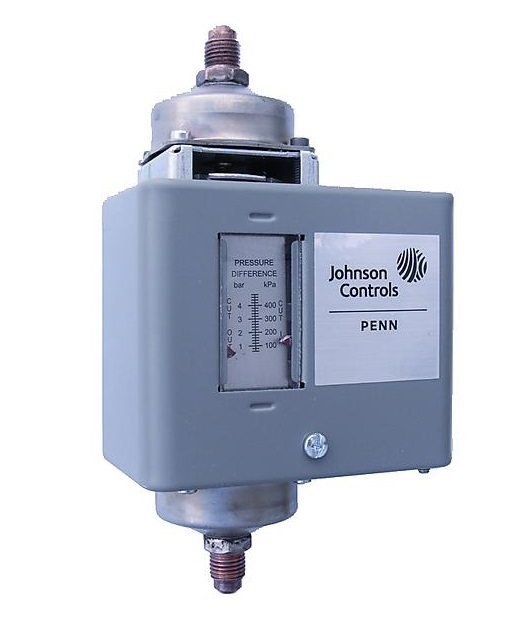

Johnson Controls P74FA-9700 представляет собой дифференциальное реле давления из серии P74, предназначенное для контроля перепада давления в системах охлаждения, отопления и промышленной климатизации. Оно измеряет разницу давления между двумя точками и используется для защиты и управления оборудованием.
Дифференциальное реле серии P74 применяют для контроля давления масла компрессоров, подтверждения потока жидкости в системах охлаждения и отопления, а также в системах смазки и других промышленных приложениях. Конструкция реле выдерживает высокие перенапряжения по давлению, что обеспечивает стабильную работу в сложных условиях.
Реле рассчитано на работу с максимальным рабочим давлением до 200 PSI (около 13,8 бар) и диапазон дифференциального давления до 1 бар. Электропитание осуществляется до 240 В переменного тока, что позволяет интегрировать устройство в большинство промышленных электрических цепей. Реле может комплектоваться различными типами соединений для подключения к трубопроводам и системам.
Реле Р74 предназначены для контроля разности давлений между двумя точками магистрали и могут использоваться как рабочие или предельные реле. Их типичное назначение – определять наличие протока воды в чиллере или в конденсаторе, охлаждаемом водой, отмечать течение воды в системах отопления и регистрировать перепад давления масла в компрессорах холодильных установок

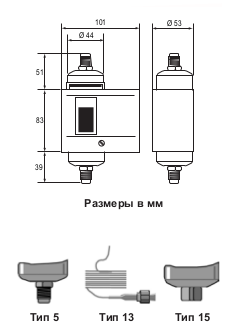

| Тип | Диапазон бар | Дифференциал переключения, бар | Тип |
| P74DA-9300 | От 0,6 до 4,8 | От 0,7 до 2 регулируемый | 5 |
| P74DA-9600 | От 0,6 до 4,8 | От 0,7 до 2 регулируемый | 13 |
| P74EA-9300 | От 0,6 до 4,8 | 0,3 фиксированный | 5 |
| P74EA-9600 | От 0,6 до 4,8 | 0,3 фиксированный | 13 |
| P74EA-9700 | От 0,6 до 4,8 | 0,3 фиксированный | 15 |
| P74EA-9701 | От 0,6 до 4,8 | 0,3 фиксированный | 15 |
| P74FA-9700 | От 0 до 1 | 0,1 фиксированный | 15 |
| P74FA-9701 | От 2 до 8 | 0,7 фиксированный | 15 |
| Производитель | Johnson Controls |
| Модель | P74FA-9700 |
| Тип устройства | Дифференциальный реле давления |
| Максимальное давление | До 200 PSI (13,8 бар) |
| Диапазон дифференциального давления | До 1 бар |
| Напряжение питания | До 240 В AC |
| Контакты | Ручной сброс блокировки (lockout) |
| Материал корпуса | Холоднокатаная сталь и латунь |
| Размеры | Компактный корпус |
| Температурный диапазон | Рабочий в тяжелых промышленных условиях |
| Применение | Системы смазки, холодильные компрессоры, тепловые установки |
Дифференциальное реле Johnson Controls серии P74 - это надежное решение для контроля перепада давления, обеспечивающее защиту и стабильную работу промышленного оборудования при максимальных эксплуатационных нагрузках.
