Диапазон давлений от 1 до 16 бар
Диапазон давлений от 1 до 16 бар
Категория: Компоненты холодильных систем и аксессуары
PRESS.CONTR.

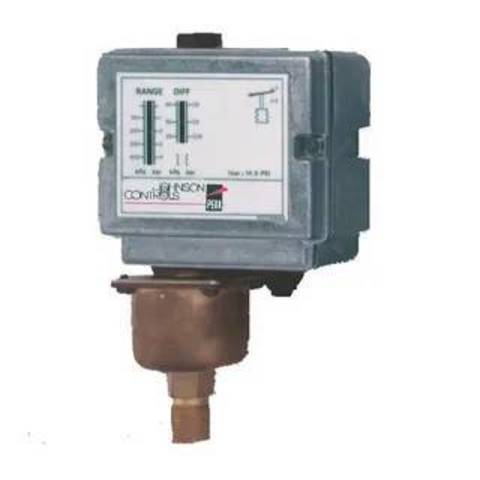

Реле давления Р48 предназначено для установок специального назначения, где необходимо регулировать давление пара.
Реле всех моделей имеют дифференциал, который зависит от диапазона измеряемого давления (см. таблицу выбора реле).
В реле P48AAA-9110 и P48AAA-9120 силовой элемент (сильфон) находится снаружи корпуса.
Реле всех моделей (за исключением P48AAA-9150) оснащены сильфоном из фосфористой бронзы и латунными штуцерами. Реле модели P48AAA-9150 имеют сильфоны и фитинги из нержавеющей стали и оснащаются латунной втулкой для перехода от внутренней резьбы 1/4”-18 NPT к наружной резьбе R3/8.
Реле давления Р48 могут использоваться как регуляторы или как реле высокого/низкого давления на линиях пара, воздуха или горячей воды. Они также могут использоваться в линиях с негорючими газами, которые не агрессивны по отношению к материалам, контактирующим с этими газами. На линиях пара рекомендуется устанавливать паровые ловушки.
| Код заказа | Диапазон, бар | Дифференциал, бар | Штуцер | Тип | Контактная группа |
| P48AAA-9110 | От 0 до1 | От 0,16 до 0,55 | Наружная резьба G 3/8” | 29a | 16(10) А, 400 VAC, 220 VDC, 12 Вт (только для реле Pilot Duty), SPDT, размыкается при высоком давлении |
| P48AAA-9120 | От 0,2 до 4 | От 0,25 до 0,8 | 29a | ||
| P48AAA-9130 | От -0,2 до10 | От1 до 4,5 | 29a | ||
| P48AAA-9140 | От 1 до 16 | От 1,3 до 2,5 | 29a | ||
| P48AAA-9150 | От 3 до 30 | От 3 до 12 | 29a | ||
| P48BEA-9140 | От 4 до 16 | --- | 29a |
