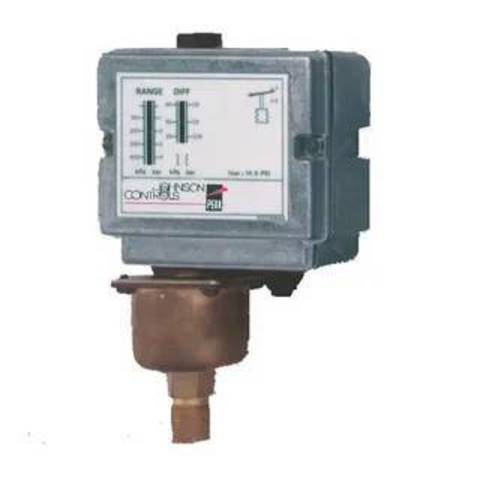

Johnson Controls P48AAA‑9130 представляет собой комбинированное реле давления для контроля пара, воздуха или горячей воды. Применяется в системах HVAC и промышленных установках для управления и защиты по давлению.
Модель P48AAA‑9130 входит в серию P48 Pressure Controls от Johnson Controls. Реле разработано для надёжного контроля давления пара, горячей воды, воздуха или некоррозионных газов в диапазоне от –0.2 до 10 бар, с настраиваемым дифференциалом 1 … 4.5 бар, в зависимости от версии. Максимальная перегрузка на мембрану достигает 15 бар, что обеспечивает устойчивость при кратковременных скачках давления.
Все модели серии имеют корпус из литого алюминия с защитой IP54, устойчивый к пыли и брызгам воды - подходит для установки как внутри, так и вне технических помещений. Внутри - биметаллические баллоны из фосфорной бронзы и латунные резьбовые подключения с G 3/8″ муфтой .
Реле оснащено контактами SPDT однополюсный, двухпозиционный, обеспечивающими переключение при подъёме или падении давления. Механизм сброса - автоматический (auto-reset), без необходимости вручную нажимать кнопку сброса. Широкие монтажные отверстия и регулируемые винты фиксируются с помощью фиксаторов, что упрощает подключение и обслуживание.
Устройство изготовлено и протестировано согласно директиве PED 97/23/EC Category IV, что подтверждает его надежность и безопасность для использования в паровых системах.
| Производитель | Johnson Controls, США |
| Серия | P48 Pressure Controls |
| Модель | P48AAA‑9130 |
| Диапазон давления | –0.2 … 10 бар |
| Дифференциал | 1 … 4.5 бар |
| Макс. давление баллона | До 15 бар |
| Контактая схема | SPDT (1×NC/NO) |
| Сброс | Автоматический (auto-reset) |
| Материал корпуса | Литой алюминий, баллоны из бронзы |
| Подключение | G 3/8″ male (трубная муфта) |
| Степень защиты | IP54 |
| Монтаж и обслуживание | Прямой монтаж; удобная проводка, фиксирующие винты |
| Стандарт безопасности | Соответствует PED 97/23/EC Cat IV |
- Диапазон регулирования давления: -0.2…10 бар ≈ –3…145 psi с уставкой дифференциала 1…4.5 бар точное значение зависит от комплектации модели.
- Конструкция корпуса из алюминиевого литья обеспечивает защиту IP54 - подходит для влажной и пыльной среды, допускает наружную установку.
-Патентованные контактные схемы SPDT однополюсный двухпозиционный переключатель для сигнализации и аварийной остановки - контакты включения/отключения с обеих сторон давления.
- Автоматический сброс давления - срабатывает при восстановлении давления ниже уставки. Без клавиши ручного сброса.
- Максимальное давление на мембрану до 15 бар, обеспечивает долговечность при кратковременных перегрузках.
- Простота обслуживания и подключения - предусмотрены удобные отверстия для проводки, регулировочные винты с возможностью фиксации отверткой или замком.
Модель P48AAA‑9130 предназначена для надёжного контроля давления пара, воздуха или горячей воды в диапазоне от –0.2 до 10 бар, оснащена SPDT‑контактами и функцией автоматического сброса (auto‑reset) в корпусе с защитой IP54.
