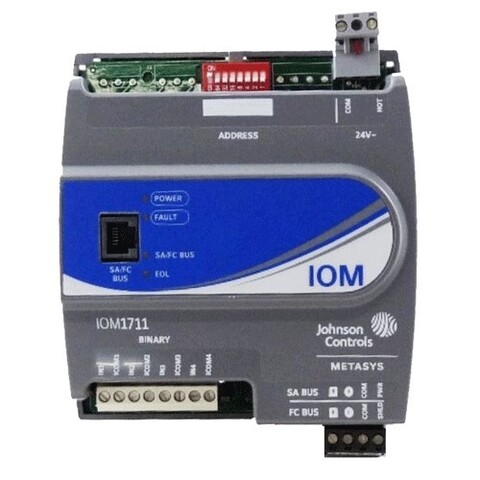

Johnson Controls IOM1711 представляет собой модуль расширения входов/выходов для систем автоматизации зданий Metasys. Используется для подключения дополнительных датчиков, исполнительных устройств и контроля HVAC-оборудования в крупных объектах.
IOM1711 MS-IOM1711-0 или MS-IOM1711-0U- компактный I/O модуль серии IOM17 из экосистемы Metasys, подключаемый по шине RS-485 BACnet MS/TP FC bus или SA bus. Предназначен для расширения контроллеров VMA, FAC, FEC, NCE - добавляет 4 универсальных аналоговых входа UI, 16-бит, 4 бинарных входа (BI с импульсным счетчиком), 2 аналоговых выхода AO 0-10V, 2 релейных выхода BO. Работает с CCT для настройки логики, трендов, PID. Питание 20-30VDC или 24VAC, потребление 10VA.

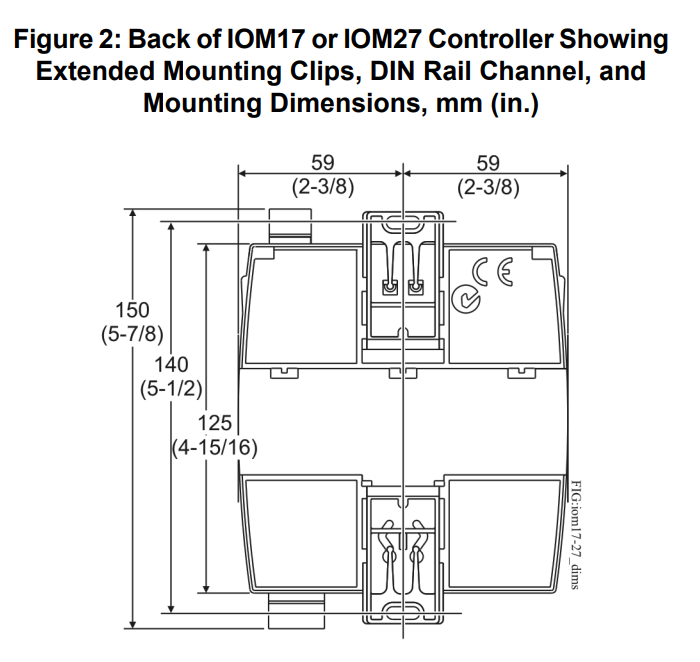

Монтаж на DIN-рейку в щитовой, пластиковый корпус IP20 с отъемными клеммами, светодиоды Power/Comm/Fault. Адресация через DIP-переключатели 1-127, EOL-джампер для конца шины. Входы UI: NTC/0-10V/4-20mA/RI сухой контакт, BI: 18V pull-up, мин. импульс 0.01с. Выходы AO: 10mA max, >1000 Ом нагрузка; BO: 1A реле 30VAC/30VDC. Совместим с дымовым контролем U-модели UL864. Вес 0.5 кг, габариты ~120x100x60 мм, зазоры 50 мм для вентиляции.
По сравнению с IOM2711 больше I/O- базовый вариант для простых задач. Надежность: UL Listed, CE, EMC, MTBF >100000 ч. Интеграция с третьесторонними BACnet. Сервис: замена модуля без остановки системы. Установка: отключить питание, DIP OFF, подключить шину FC/SA, настроить в CCT. Преимущества: модульность, высокое разрешение, изоляция входов. Подходит для retrofit старых систем. Нет Wi-Fi - только проводная шина.
| Фирма-изготовитель | Johnson Controls |
| Серия | IOM17 / Metasys |
| Модель | IOM1711 (MS-IOM1711-0) |
| Тип | Модуль I/O BACnet MS/TP |
| Питание | 24 VAC/DC, 10 VA |
| Входы | 4 UI + 4 BI |
| Выходы | 2 AO 0-10V + 2 BO 1A реле |
| Шина | RS-485 BACnet MS/TP |
| Монтаж | DIN-рейка |
| Вес | 0.5 кг |
- 4 UI NTC/0-10V/mA, 4 BI импульсный счет.
- 2 AO 16-бит, 2 релейных BO 1A.
- BACnet MS/TP интеграция с Metasys.
- DIP-адресация 1-127, EOL-джампер.
- Отъемные клеммы, LED-диагностика.
- UL864 дымовой контроль U-модели.
- Монтаж DIN, зазоры 50 мм.
IOM1711 - универсальный модуль I/O для расширения контроллеров Metasys, обеспечивающий надежное управление HVAC с BACnet-интеграцией и высокой точностью аналоговых сигналов.
