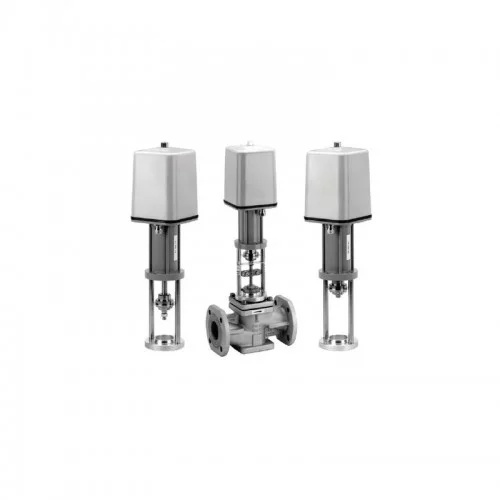

Johnson Controls FA-2341-7416

24 VAC, трехпозиционный и пропорциональный, функция возвратной пружины - шток полностью выдвинут. 2,2 кН. Встроенный позиционер с сигналом 0-10 V / 0(4)-20 мА и 2 вспомогательных выключателя

Артикул: FA-2341-7416
Наличие: Есть в наличии
680322.75 680322.75 руб
добавить к сравнению перейти к сравнению
  • Описание

Johnson Controls FA-2341-7416

24 VAC, трехпозиционный и пропорциональный, функция возвратной пружины - шток полностью выдвинут. 2,2 кН. Встроенный позиционер с сигналом 0-10 V / 0(4)-20 мА и 2 вспомогательных выключателя
Категория: Клапаны и приводы
FA42/2200FC24/50 EPOS E

Трехпозиционные и пропорциональные приводы

В серию Johnson Controls FA-2000 входят 3 модели приводов. FA-22 (в безопасном положении при сбое электропитания шток полностью выдвинут) и FA-25 (в безопасном положении при сбое электропитания шток полностью втянут): ход штока составляет 25 мм, минимальное усилие — 2400 Н. FA-23 (в безопасном положении при сбое электропитания шток полностью выдвинут) и FA-26 (в безопасном положении при сбое электропитания шток полностью втянут): ход штока составляет 42 мм, минимальное усилие — 2200 Н. FA-24 (в безопасном положении при сбое электропитания шток полностью выдвинут) и FA-27 (в безопасном положении при сбое электропитания шток полностью втянут): ход штока составляет 13 мм, минимальное усилие — 2000 Н. Приводы могут работать с клапанами серии VG8000 (H, N, V) в соответствии с максимальным давлением в закрытом состоянии, указанным в спецификации. Привод FA-2000, поставленный в виде отдельного модуля, имеет заводскую настройку, упрощающую монтаж и требующую минимальных затрат времени на регулировку. К нему можно подключать различные принадлежности, например, вспомогательные выключатели и потенциометры обратной связи.

Характеристики

  • - Устройство защиты при сбое электропитания (возвратная пружина).
  • - Кольцевая муфта на штоке привода для визуальной тарировки.
  • - Позиционер с настройкой исходной точки и интервала при прямом и обратном ходе штока.
  • - Блокировка автоматики с переходом на ручное управление.
  • - Быстроразъемное соединение.
Способ регулирования Трехпозиционное и пропорциональное
Класс защиты корпуса IP 54


Обзор модификации



Артикул

Напряжение питания (50 Гц)

Возвратная пружина

Номинальное усилие

Ход штока

Скорость аварийного закрытия

FA-22xx-7516

24 VAC

Шток полностью выдвинут



2.4 к*Н



25 мм



< 81

FA-25xx-7516

24 VAC

Шток полностью втянут

FA-25xx-7511

230 VAC

Шток полностью втянут

FA-23xx-7416

24 VAC

Шток полностью выдвинут

2.2 к*Н

42 мм

<201

FA-26xx-7416

24 VAC

Шток полностью втянут

FA-24xx-7116

24 VAC

Шток полностью выдвинут



2 к*Н



13 мм



<51

FA-27xx-7111

230 VAC

Шток полностью втянут

FA-27xx-7116

24 VAC

Шток полностью втянут



Описание Johnson Controls FA-2200-7516.pdf
