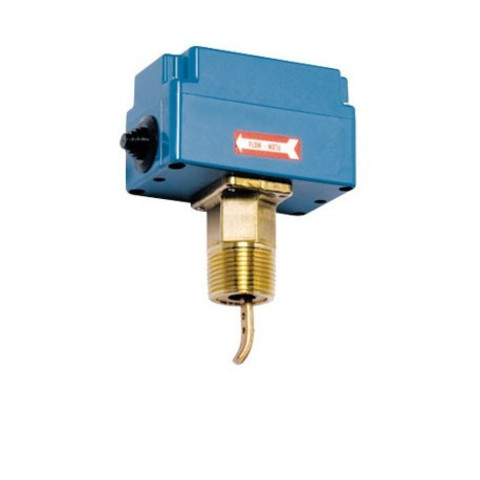

Johnson Controls F61TB‑9100 представляет собой жидкостный реле‑переключатель с одним SPDT-контактом. Используется для контроля потока жидкости в системах HVAC, бойлерах, насосах и чиллерах.
Модель F61TB‑9100 входит в серию F61 T‑Body Liquid Flow Switches от Johnson Controls / PENN Controls. Реле предназначено для обнаружения низкого или высокого потока жидкости, таких как вода, этиленгликоль, морская вода или охлаждающие жидкости. Диапазон чувствительности - от 0.04 до 48 дм³/с для моделей low-flow, а корпус защищён IP67, что позволяет применять устройство даже при температурах до -30 °C и в условиях высокой влажности или тумана . Устройство оборудовано контактом SPDT snap‑acting, который может включать и отключать внешние цепи: например, запуск или остановку насоса при падении или росте потока. Максимально допустимое давление - до 20 бар, максимальная температура жидкости - 120 °C, рабочая температура окружающей среды до +55 °C. Корпус выполнен из латунного корпуса с поликарбонатным покрытием, что обеспечивает устойчивость к коррозии и химически агрессивной среде. Плавно регулируемая чувствительность осуществляется через винт диапазона потока. Для подключения предусмотрены винтовые клеммы до 2.5 мм² и армированные «влагонепроницаемые» кабельные вводы . Типичный монтаж - вставка T-body F61TB в линию с разъемами ½", ¾", 1", 2" или 3" NPT. В комплект входят регулируемые лопатки для разных D труб и возможность их подрезки под размер трубы.

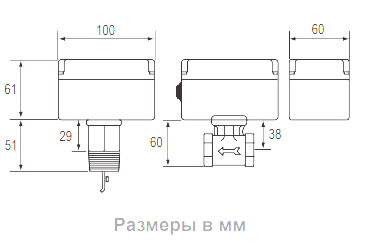

| Производитель | Johnson Controls / Penn Controls (США) |
| Серия | F61 |
| Модель | F61TB‑9100 |
| Тип переключателя | SPDT snap‑acting |
| Диапазон потока | ≈ 0.04 - 48 дм³/с |
| Максимальное давление среды | до 20 бар |
| Максимальная температура жидкости | до 120 °C |
| Температура окружающей среды | –30 °C … +55 °C |
| Подключение | ½", ¾", 1", 2", 3" NPT; винтовые клеммы |
| Класс защиты | IP67 (vapour‑tight) |
| Материалы | Латунный корпус, поликарбонатный кожух |
| Регулировка чувствительности | Винт диапазона, регулируемые paddles |
| Вес | ≈ 0.8 кг |
| Тип | Диапазон температур | Штуцер | Контактная группа |
| IP43 | |||
| F61SB-9100 | 0,15 дм3 /с – 46 дм3 /с | R1” DIN2999 (ISO R7) | Контакты SPDT, 15(8) А, 230 VAC |
| F61SB-9150 | 0,04 дм3 /с – 0,07 дм3 /с | 1/2 -14 NPTF (Т-образный ) | |
| F61SD-9175 | 0,04 дм3 /с – 0,07 дм3 /с | 1/2 -14 NPTF (Т-образный ) | |
| IP67 | |||
| F61TB-9100 | 0,15 дм3 /с – 46 дм3 /с | R1” DIN2999 (ISO R7) | Контакты SPDT, 15(8) А, 230 VAC |
| F61TB-9104 | 0,15 дм3 /с – 46 дм3 /с | R1” DIN2999 (ISO R7) | Контакты SPDT, 0.4 А, 15 VAC |
| F61TB-9200 | 0,15 дм3 /с – 46 дм3 /с | R1” DIN2999 (ISO R7) | Контакты SPDT, 15(8) А, 230 VAC |
| F61TD-9150 | 0,04 дм3 /с – 0,07 дм3 /с | 1/2 -14 NPTF (Т-образный ) | Контакты SPDT, 15(8) А, 230 VAC |
Дополнительные принадлежности
| Код заказа | Описание |
| PLT69-11R | F61 – 1 лопатка 6”, нерж. сталь AISI 301 |
| KIT21A602 | F61 -4 лопатка 1”, 2”, 3” и 6”, нерж. сталь AISI 301 |
- Высокая чувствительность для низких расходов немноголюменный поток.
- Прочная конструкция IP67 для условий влажности, конденсата и тумана.
- SPDT‑контакт для аварийной сигнализации и управления обоими направлениями потока.
-Регулируемый диапазон и комплект paddles для разных размеров труб.
- Материалы устойчивы к агрессивным средам (морская/ pool water, glycol).
- Простота монтажа и обслуживание благодаря винтовым клеммам и легкому доступу.
Реле потока F61TB‑9100 - это низкопоточностная модель с защитой IP67 и SPDT-контактом, предназначенная для установки в жидкостных линиях, включая воду, морскую воду и этиленгликоль. Настраиваемая чувствительность и прочная конструкция из латуни и поликарбоната обеспечивают надежную работу в HVAC и чиллерных системах.
