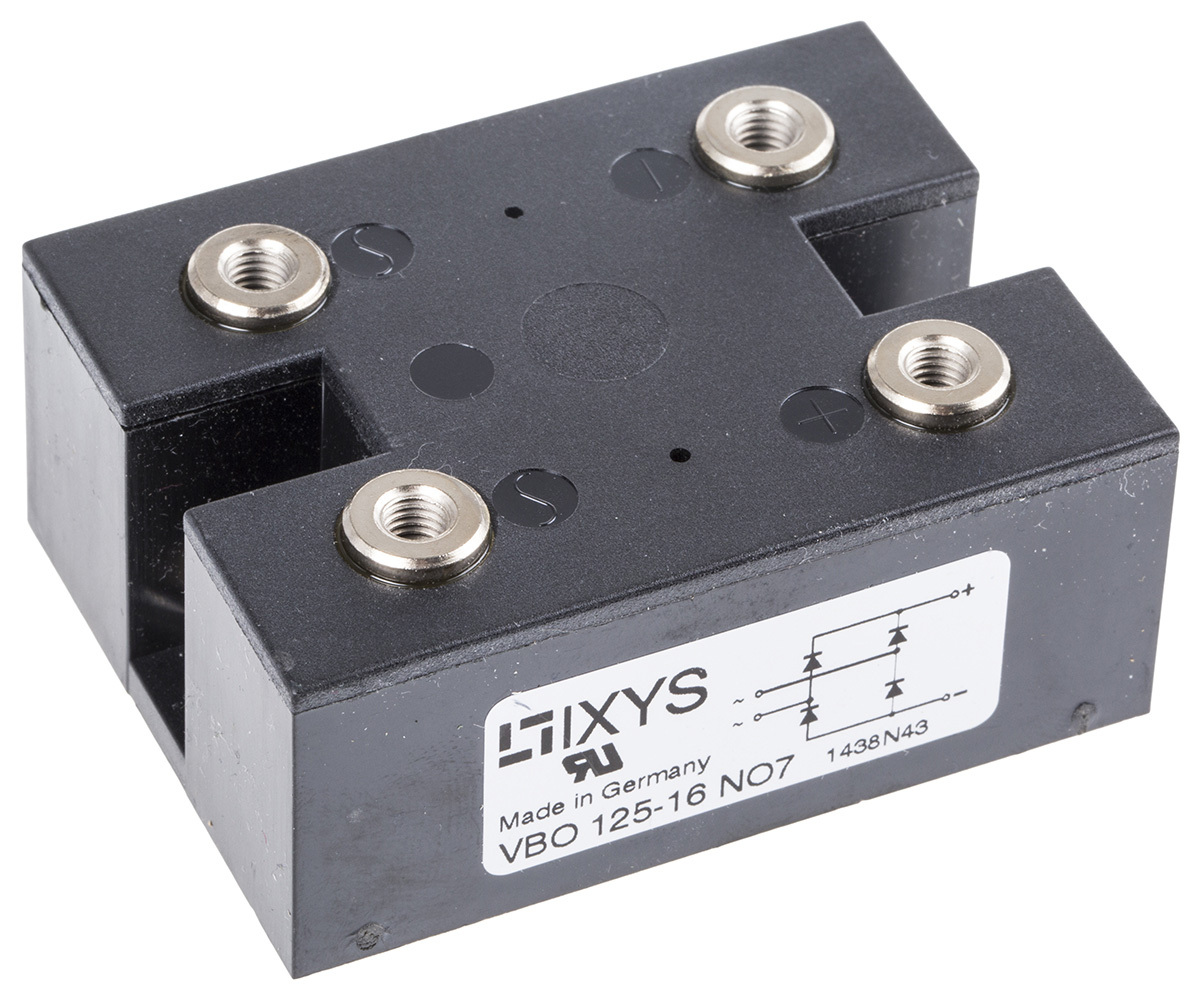

IXYS VBO125-16NO7 представляет собой мостовой выпрямитель, часто называемый «модуль силового выпрямителя», применяется для преобразования переменного тока в постоянный в промышленных силовых источниках и приводных установках.
Модуль VBO125-16NO7 серии VBO125 от IXYS представляет собой мощный однополупериодный диодный мост в корпусе PWS‑C с винтовыми клеммами. Такой диодный мост рассчитан на средний выпрямленный ток 124 A, пиковое обратное напряжение до 1600 V и пик тока перегрузки до 1800 A 10 ms. Особенности включают планарные пассивированные кристаллы, керамическое основание с прямым медным отсоединением (DCB) для улучшенного теплоотвода, низкое прямое падение напряжения ~1.3 V при токе и минимальный обратный ток ~300 µA, что снижает потери. Диапазон рабочих температур данного выпрямителя от –40 °C до +150 °C, а изоляционная прочность — до 3000 V переменного тока. Размеры корпуса: 67 × 50 × 31 мм, монтаж винтами, вес ~273 г.
| Производитель | IXYS Corporation |
| Серия | VBO125 |
| Модель | VBO125‑16NO7 |
| Средний выпрямленный ток | 124 A |
| Пиковое прямое напряжение | 1600 V |
| Пиковый ток перегрузки (10 ms) | 1800 A |
| Прямое падение напряжения VF | ~1.3 V |
| Обратный ток IR | ≤ 300 µA |
| Рабочая температура | –40…+150 °C |
| Диэлектрическая прочность | 3000 V AC |

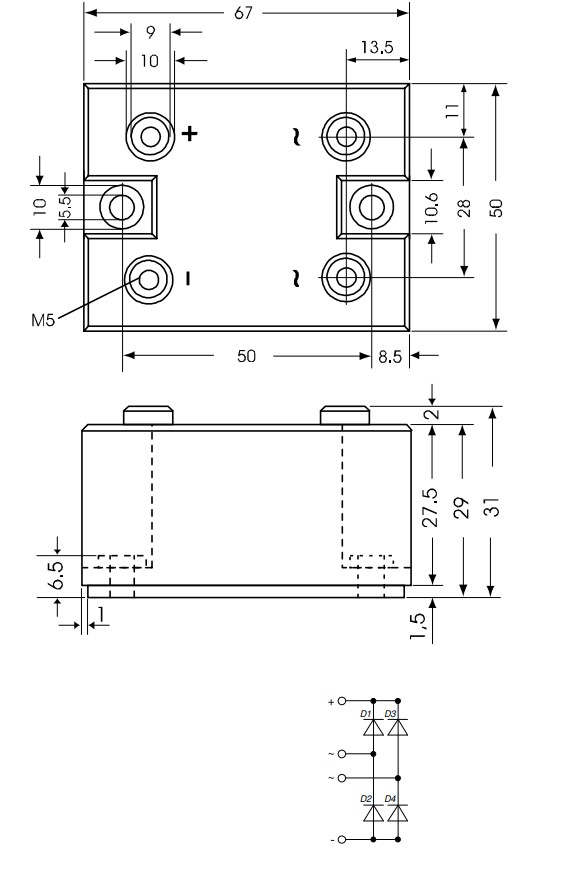

| Корпус (PWS‑C) размеры | 67 × 50 × 31 мм |
| Монтаж | Винты (4 клеммы) |
| Вес | ≈ 273 г |
| Изоляция корпуса (DCB технология) | Керамическое основание |
- Высокая мощность — 124 A при 1600 V, подходит для промышленных применений.
- DCB-технология — улучшенный теплоотвод и повышенная надёжность.
- Низкий VF и минимальные потери — эффективная работа при больших токах.
- Прочный корпус PWS‑C — монтаж винтами, крепкая конструкция.
- Широкий температурный диапазон — до +150 °C.
- Высокая диэлектрическая прочность — выдерживает до 3 kV.
- Универсальная совместимость — RoHS, UL E72873, IEC-совместимость.
Корпус с DCB-керамикой, повышенная устойчивость к температурным циклам и перегрузкам, очень низкое прямое падение напряжения и минимальный обратный ток.
Техническое_описание_IXYS_VBO125-16NO7.pdf
