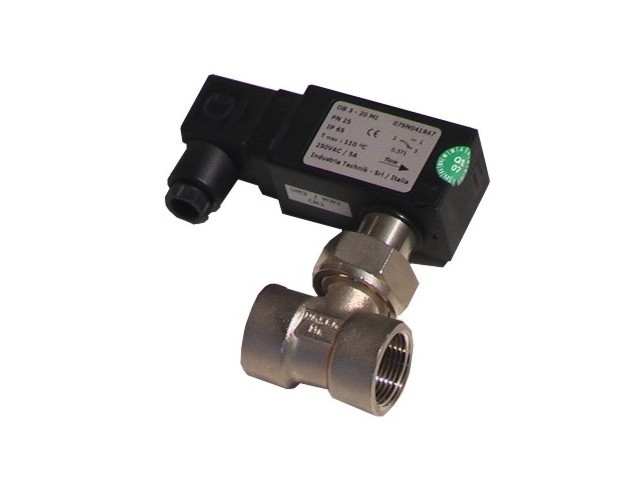

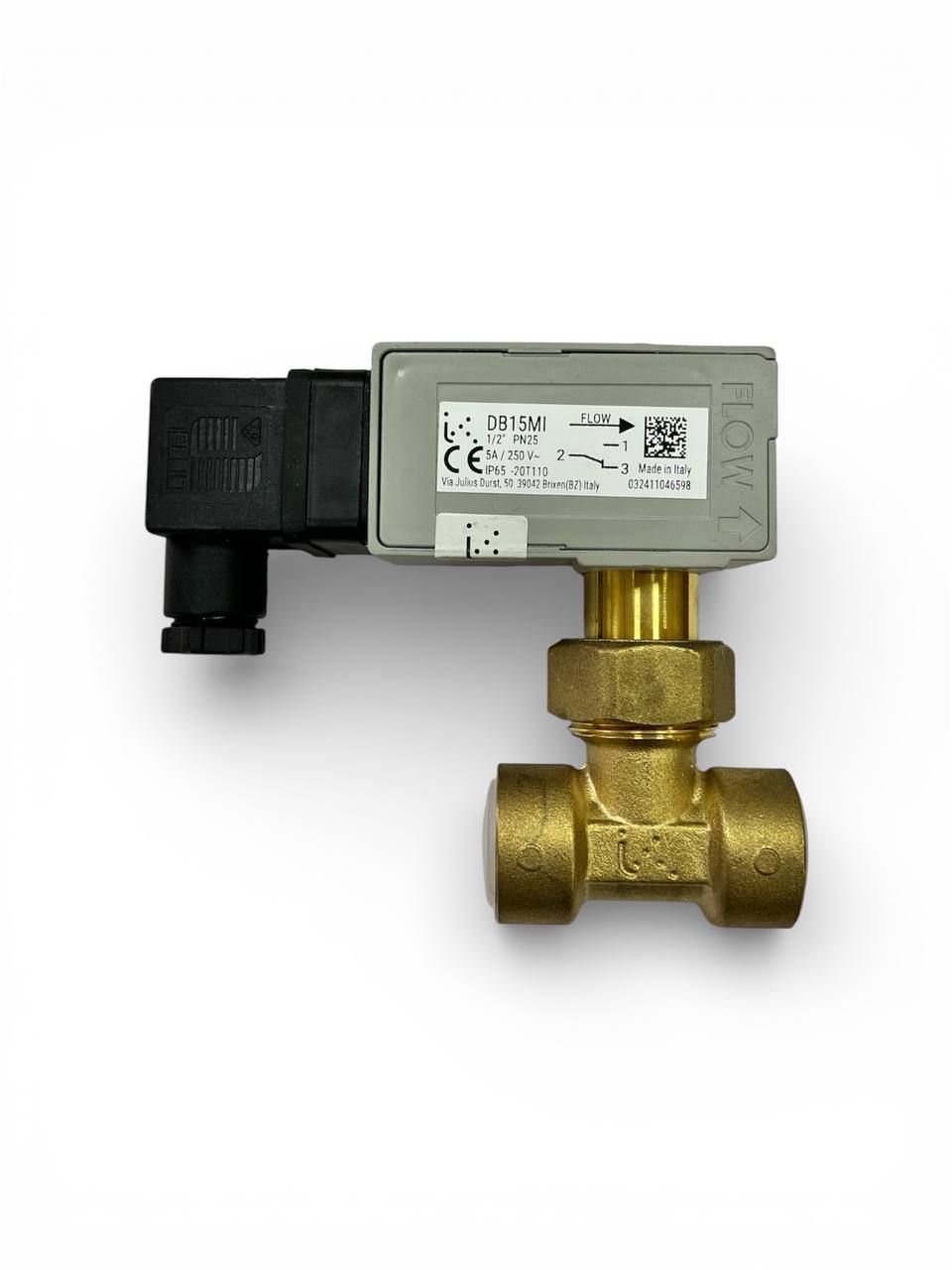

Industrie Technik DB15MI представляет собой электромеханический переключатель потока для жидкостей.
Он мониторит расход в трубопроводах DN15 и сигнализирует при его отсутствии. Используется в системах отопления, охлаждения, насосных станциях и промышленной автоматике.
Переключатель потока Industrie Technik DB15MI - модель серии DB-MI для труб DN15, предназначена для контроля движения жидкостей вроде воды, гликоля, масел. Механизм: подвижная лопасть или поплавок активирует микровыключатель SPDT при расходе выше порога ~1-2 л/мин, размыкая цепь при остановке потока. Максимальное давление 25 бар, температура жидкости -20...+110 °C, корпус латунный с резьбой G3/4" или DN15. Реле контакта 5 А 250 В AC для релейных цепей или сигнализации. Класс IP65 позволяет монтаж во влажных помещениях, визуальное окно показывает положение механизма.

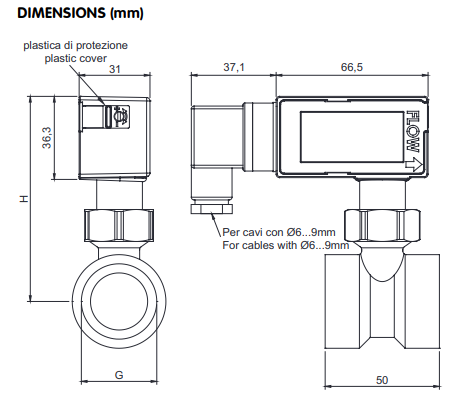

Установка в любом положении (горизонталь/вертикаль поток снизу), калибровка винтом под вязкость. Габариты ~120×70×60 мм, вес ~1,1 кг. Нет питания - пассивный датчик. В котельных предотвращает сухой ход насосов, в холодильниках - работу компрессоров без хладагента, в нефтехиме - засоры. Серия масштабируема: DB10MI-DB50MI, DB15MI для средних потоков до 10–15 м³/ч. EAC сертификат для РФ/ЕАЭС, выдержка вибраций. Хранение -20...+70 °C. Простота и надежность - ключевые плюсы для бюджетных систем без электроники.
| TYPE | FITTING | SETTING RANGE l/min H2O |
MAX. FLOW RATE RECOMMENDED l/min H2O |
PRESSURE LOSS (MAX FLOW RATE) bar |
TOLERANCE ± % ES (*) |
| DB10MI | 3/8” | 5 - 6 | 10 | 0.01 | 15 |
| DB15MI | 1/2” | 6 - 7 | 20 | 0.01 | 15 |
| DB20MI | 3/4” | 7,5 - 11 | 40 | 0.01 | 15 |
| DB20MI/1 | 3/4” | 13 - 16 | 40 | 0.01 | 15 |
| DB25MI | 1” | 19 - 24 | 60 | 0.01 | 15 |
| DB32MI | 1 1/4” | 30 - 50 | 80 | 0.01 | 15 |
| DB40MI | 1 1/2” | 50 - 60 | 100 | 0.01 | 15 |
| DB50MI | 2” | 70 - 90 | 150 | 0.01 | 15 |
DB15MI обеспечивает надежное обнаружение потока жидкости в трубопроводах DN15, имеет прочную конструкцию, рассчитанную на высокое давление и температуру, что гарантирует безопасную эксплуатацию в различных промышленных условиях.
