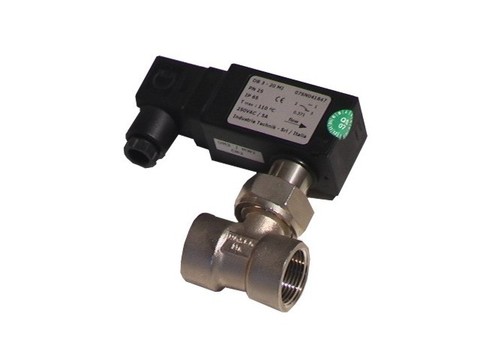

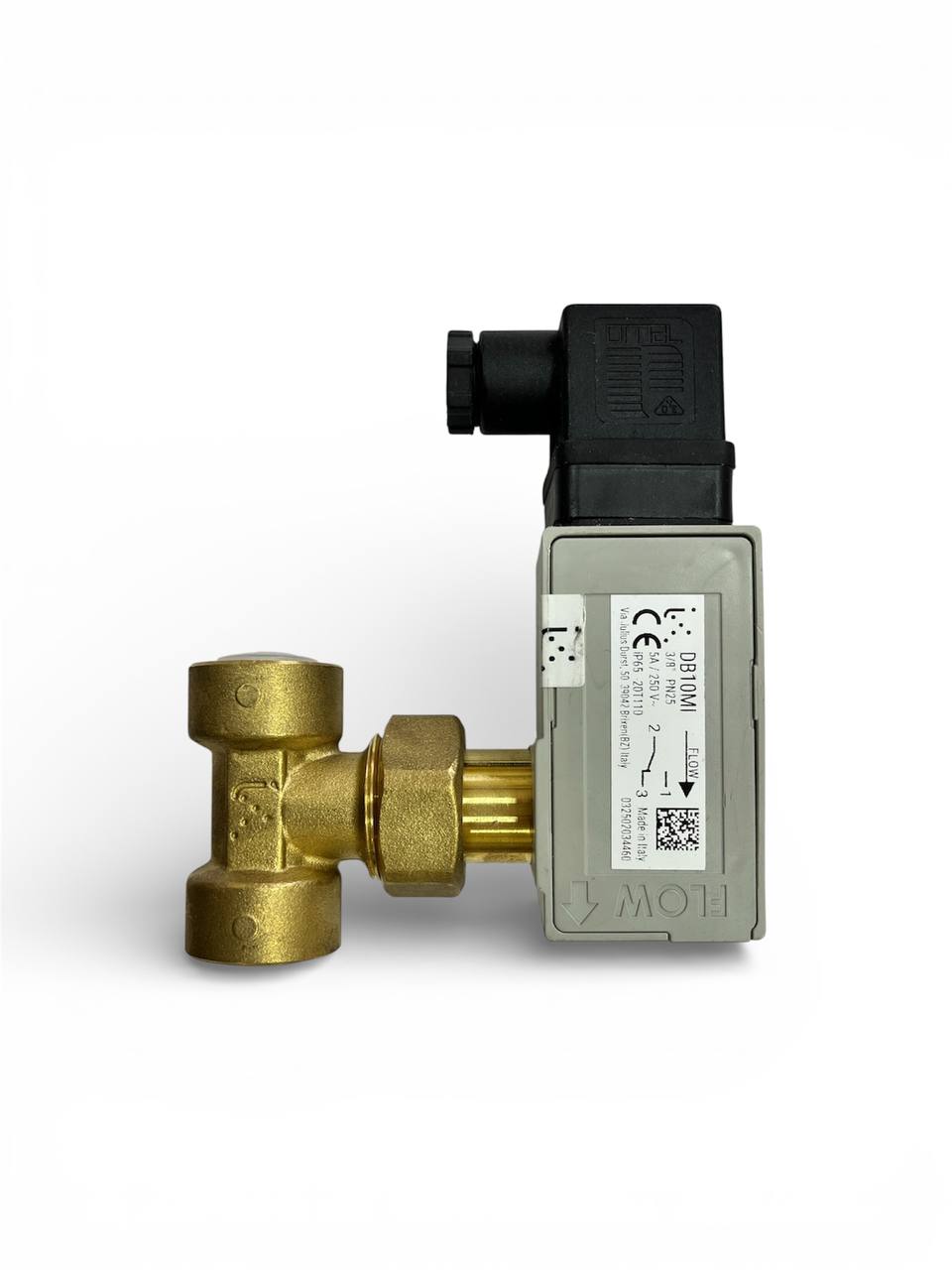

Industrie Technik DB10MI представляет собой электромеханический переключатель потока для жидкостей.
Он отслеживает движение среды в трубах и сигнализирует при остановке для защиты оборудования. Применяется в котельных, насосных станциях, системах охлаждения и нефтегазовой отрасли.
Переключатель потока Industrie Technik DB10MI - это компактное устройство для контроля расхода жидкостей (вода, масла, гликоли) в трубопроводах DN10. Работает по принципу подвижного поплавка или лопасти, который смещается при наличии потока и активирует микровыключатель SPDT, размыкая/замыкая цепь управления. Номинальное давление до 25 бар, температура рабочей жидкости от -20 до +110 °C, что позволяет использовать в горячих и холодных контурах. Контакт реле рассчитан на 5 А при 250 В AC, подходит для сигнализации, реле промежуточных или напрямую пускателей. Резьбовое соединение G1/2" или DN10, корпус из латуни или нержавейки (в зависимости от среды), класс защиты IP65 для влажной среды.

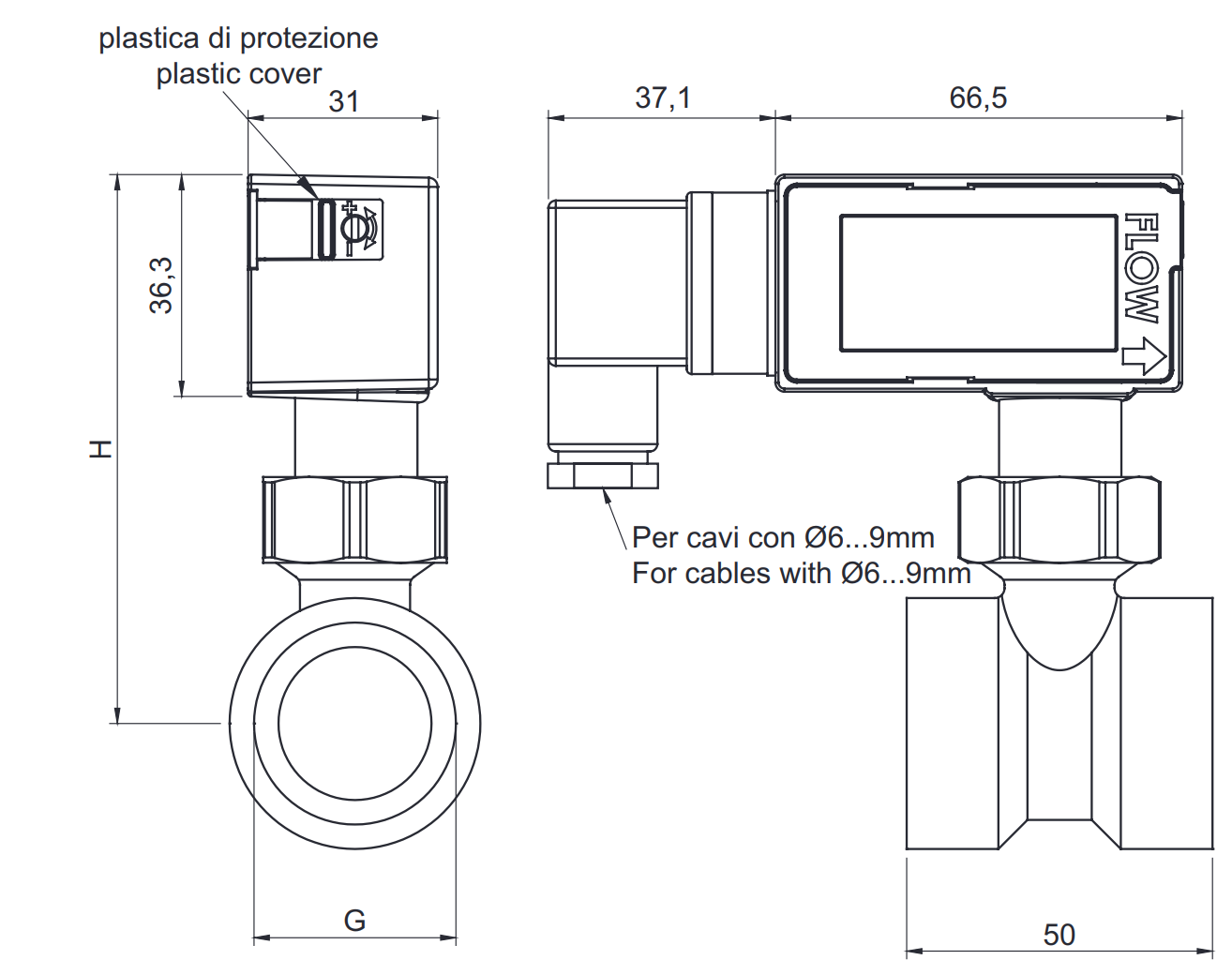

Установка горизонтальная или вертикальная (поток снизу вверх), минимальный расход срабатывания ~0,5-1 л/мин (точные значения зависят от вязкости), визуальный индикатор положения механизма через прозрачное окно. Монтаж без пайки, простая калибровка чувствительности винтом. Габариты компактные ~100×60×50 мм, вес около 0,8 кг, питание не требуется - пассивный датчик с электрическим выходом. В котельных защищает насосы от сухого хода, в холодильных системах - компрессоры от отсутствия хладагента, в промышленности - от засоров труб. Соответствует EAC сертификату для РФ/ЕАЭС, выдерживает вибрации и конденсат. Серия DB**MI включает модели DB10MI–DB50MI для разных диаметров, DB10MI - базовая для малых потоков.
Надежность высокая благодаря механической конструкции без электроники, срок службы >100 000 циклов. Хранение при -20...+70 °C, влажность <95%. Идеален для автоматики без ПЛК, где нужна простая защита. Преимущества: низкая цена, универсальность, быстрая замена.
| TYPE | FITTING | SETTING RANGE l/min H2O |
MAX. FLOW RATE RECOMMENDED l/min H2O |
PRESSURE LOSS (MAX FLOW RATE) bar |
TOLERANCE ± % ES (*) |
| DB10MI | 3/8” | 5 - 6 | 10 | 0.01 | 15 |
| DB15MI | 1/2” | 6 - 7 | 20 | 0.01 | 15 |
| DB20MI | 3/4” | 7,5 - 11 | 40 | 0.01 | 15 |
| DB20MI/1 | 3/4” | 13 - 16 | 40 | 0.01 | 15 |
| DB25MI | 1” | 19 - 24 | 60 | 0.01 | 15 |
| DB32MI | 1 1/4” | 30 - 50 | 80 | 0.01 | 15 |
| DB40MI | 1 1/2” | 50 - 60 | 100 | 0.01 | 15 |
| DB50MI | 2” | 70 - 90 | 150 | 0.01 | 15 |
- Контроль малых потоков DN10 в агрессивных жидкостях до 25 бар.
- Широкий диапазон температур -20...+110 °C без потери точности.
- Релейный выход 5A/250VAC для прямого управления оборудованием.
- IP65 защита, EAC сертификат для промышленной эксплуатации.
- Защита насосов/компрессоров от сухого хода и засоров.
Серия DB10MI обеспечивает надежный контроль расхода жидкостей в суровых условиях благодаря высокому номинальному давлению, широкому диапазону температур и надежному переключению SPDT для предотвращения повреждения оборудования и обеспечения безопасности эксплуатации.
