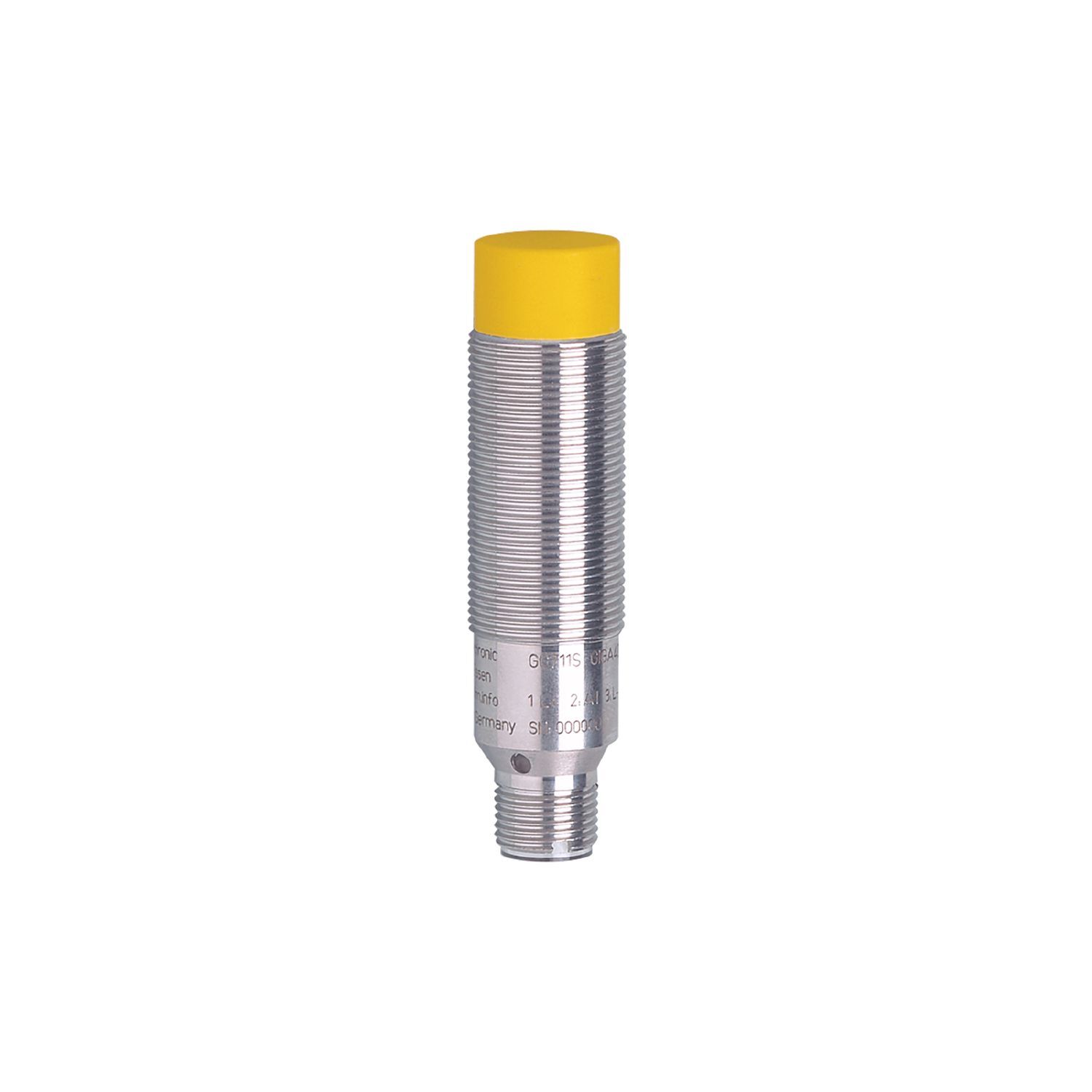

GG711S представляет собой промышленный безопасный индуктивный датчик (Fail-safe inductive sensor) производства IFM Electronic, предназначенный для бесконтактного обнаружения металлических объектов в зонах безопасности автоматизированных систем.
IFM GG711S - цилиндрический индуктиный датчик с резьбой M18×1, длиной корпуса 70.5 мм, рабочей зоной обнаружения (enable zone) от 1 до 8 мм и безопасной зоной выключения 12 мм. Модель соответствует требованиям стандартов EN ISO 13849-1 PL d / cat. 2, IEC 61508 SIL 2 и IEC 62061 SILcl 2 и может применяться в системах безопасности, включая "световые завесы" или реле с OSSD-сигналами. Устройство функционирует на постоянном напряжении 24 В (диапазон 19.2-30 В DC), имеет PNP-схему выхода и 2 OSSD-канала (A1, A2) для передачи сигнала в системы безопасности.
Корпус выполнен из нержавеющей стали 316Ti и пластика PBT, что гарантирут стойкость к агрессивным средам и длительный срок эксплуатации. Класс защиты IP65/IP67 обеспечивает работу датчика в сложных условиях (пыль, влажность). Устройство устойчиво к вибрациям и ударам, поддерживает работу при температуре от -25 до +70°C.
На корпусе размещены светодиоды (зелёный - питание, жёлтый - сигнальный канал), а подключение производится через 4-пиновый разъем M12 с позолоченными контактами. Ток потребления - менее 30 мА, выходной - до 100 мА, максимальная ёмкостная нагрузка - 20 нФ. Устройство оснащено защитой от переполюсовки и короткого замыкания.
Датчик используется для контроля безопасности в индустриальных линиях, станках, подвижных ограждениях, при обнаружении окончания хода исполнительных органов и для критических точек во внедрённых системах.
| Фирма изготовитель | IFM Electronic |
| Серия | GG |
| Модель | GG711S |
| Тип датчика | Индуктивный, промышленный, безопасный |
| Рабочая зона | 1…8 мм (enable zone, не врезной монтаж) |
| Зона безопасного отключения | 12 мм |
| Корпус | Нержавеющая сталь 316Ti / PBT |
| Диаметр/резьба | M18×1 |
| Длина корпуса | 70.5 мм |
| Напряжение питания | 19.2…30 В DC |
| Выход | 2× OSSD PNP (A1, A2) |
| Максимальный ток выхода | 100 мА |
| Ёмкостная нагрузка | До 20 нФ |
| Защита | IP65 / IP67 |
| Индикация | LED: зелёный/питание, жёлтый/сигнал |
| Электрическое подключение | M12, 4 pin |
| Температура эксплуатации | -25…+70°C |
| Вес | 128.5 г |
| Устойчивость к вибрациям/ударам | IEC 60947-5-2 |
| Сертификаты | SIL2, PL d, cat. 2/3, IEC 61508, IEC 62061 |
- Fail-safe индуктиный датчик для критических точек безопасности.
- Выходной сигнал OSSD (2 канала) для подключения к реле безопасности.
- Раздельные зоны включения (1-8 мм) и безопасного отключения (12 мм).
- Корпус из нержавеющей стали и пластика, защита IP65/IP67.
- Световая индикация состояния.
- Простой и быстрый монтаж через резьбу M18 и разъем М12.
- Соответствие международным стандартам безопасности (SIL, PL, CAT).
- Работоспособность при высоких вибрациях и ударах.
IFM Electronic позиционирует GG711S как надежный элемент для критически важных точек безопасности, выделяя рабочий ресурс до 20 лет, устойчивость к агрессивным средам, соответствие стандартам SIL 2, категории PL d и высокую гибкость интеграции в сложные промышленные системы безопасности.
