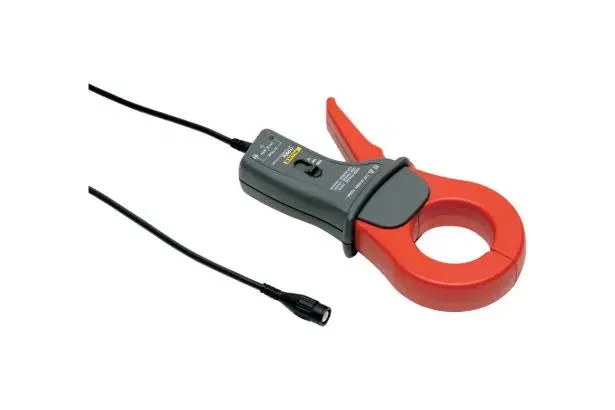

Fluke i1000s представляет собой выносной токовый датчик переменного тока (токовые клещи), часто именуемый токовым зондом, применяется совместно с осциллограммами и мультиметрами для измерения токов до 1000 А AC без разрыва цепи.
Токовые клещи Fluke i1000s представляют собой высокоточный пассивный токовый пробник, предназначенный для использования с осциллографами и мультиметрами. Клещи покрывают диапазон измерений от 0,1 A до 1000 A AC RMS, с максимальным неразрушающим пиковым током до 2000 A. Диапазон частот работы составляет 5 Гц – 100 кГц, что делает его пригодным для измерения искажённых форм тока и гармоник. Кабелем подключается непосредственно к каналу осциллографа через неизолированный BNC-коннектор, но при необходимости можно применить адаптер для мультиметрических банановых разъёмов.Выходной сигнал составляет 1 mV/A, 10 mV/A или 100 mV/A, что позволяет гибко настроить чувствительность. Датчик оснащён пассивным фильтром, снижающим шум и колебания при резких изменениях тока (ди/dt), улучшая читаемость на экранах осциллографа. Диаметр открывания клещей составляет 54 мм, что позволяет захватывать толстые кабели и шины. Фазовое смещение минимально: на диапазоне 1 mV/A задержка по фазе не превышает 2° до 1000 Гц, при 10 mV/A — до 10°, при 100 mV/A — 15°.Погрешность измерения – 1 % + 1 A (48–65 Гц). Безопасность — категорийная защита CAT III 600 В / CAT IV 300 В, прочность корпуса соответствует IEC стандартам, корпус выдерживает падение с 1 м и удар 100 G. Габариты – 111×216×45 мм, вес ~ 550 г. Особенно полезен в энергосервисе — для записи колебаний формы тока, проверки гармоник, неразрушающего контроля больших токовых нагрузок и пусковых токов. Работа без питания: очищенный выходной сигнал, пассивная схема и удобный захват за токопровод.
| Производитель | Fluke Corporation (США) |
| Модель | Fluke i1000s |
| Диапазон измеряемого тока | 0,1 A…1000 A AC RMS (непрерывно), пиковый 2000 A |
| Частотный диапазон | 5 Гц…100 кГц |
| Выход | 1/10/100 mV/A (диапазоны) |
| Погрешность | 1 % + 1 A (48–65 Гц) |
| Фазовый сдвиг | ≤2° @1 mV/A, ≤10° @10 mV/A, ≤15° @100 mV/A |
| Диаметр проводника | до 54 мм |
| Безопасность | CAT III 600 В / CAT IV 300 В |
| Максимальное рабочее напр. | 600 V AC |
| Размеры/вес | 111×216×45 мм, ~ 550 г |
| Кабель | 1,6 м, BNC |
| Условия эксплуатации | –10…+50 °C рабочая температура; ударопрочность, вибростойкость |
- Трёхдиапазонный выход (1/10/100 mV/A) — гибкая подстройка под измерительный прибор.
- Высокочастотная апертура до 100 кГц — подходит для гармоник и искажений.
- Низкий фазовый сдвиг — точность при анализе мощности и формы сигнала.
- Пассивный шумоподавляющий фильтр — чистые осциллограммы при пуске и скачках di/dt.
- Безопасность CAT III/IV — надёжность при измерениях в распределительных щитах.
-Прочный и удобный корпус — удерживающий захват, падение 1 м, вибрация, IEC-сертификация.
- Совместим с осциллографами и мультиметрами через BNC или адаптер банан.
- Без питания — готов к работе сразу после подключения.
Fluke i1000s — токовый зонд для осциллографов, разработанный для промышленных и энергетических сред. Идеально подходит для измерения искажённых форм тока и гармоник.
