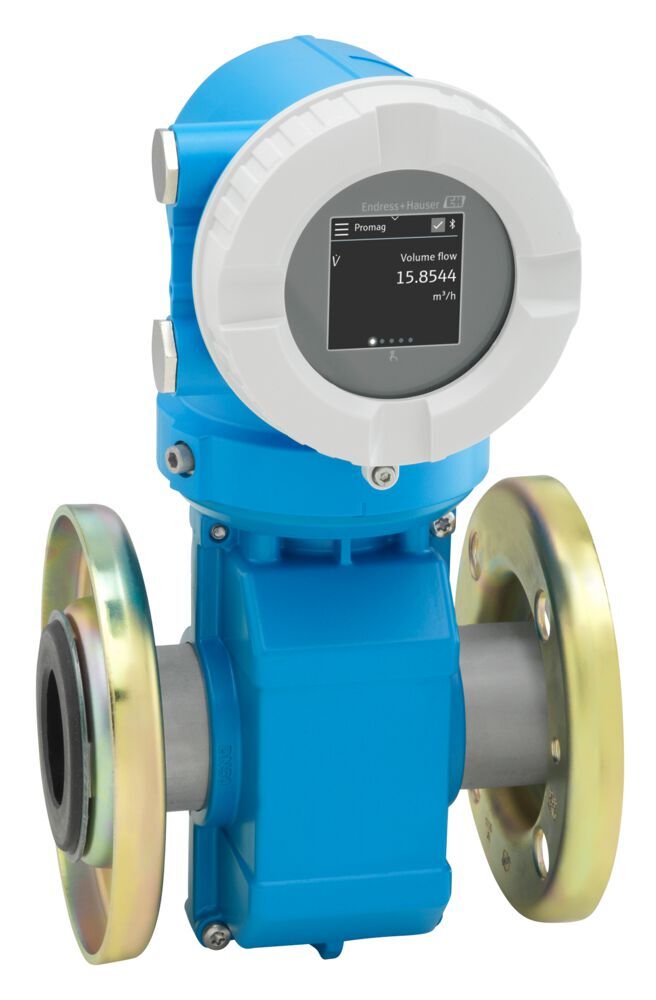

Endress+Hauser 5WBB80‑AAEAEBKA0AUD5S0AA1 представляет собой компактный электромагнитный расходомер Proline Promag W 10, используемый для точного измерения расходов воды и водных потоков в системах водоснабжения и водоочистки.
Электромагнитный расходомер от компании Endress+Hauser предназначен для измерения объёмного потока жидкостей, независимо от свойств среды (прозрачность, вязкость). Он использует принцип индуцирования электродвижущей силы, не создаёт сопротивления потоку и требует минимального прямого участка трубопровода. Модель 5WBB80‑AAEAEBKA0AUD5S0AA1 — с компактным корпусом, сенсорной ЖК-дисплеем диагональю 2.4″ и Bluetooth-интерфейсом SmartBlue. Приставка «80» указывает типоразмер DN 80. Диапазон измерения достигает 0.5 м³/ч до 263 000 м³/ч, погрешность ±0.5 % и±1 мм/с. Этот расходомер обеспечивает HART и Modbus RS‑485, поддерживает фланцевые DN 80, PN10/PN16, материалы корпуса и электродов 316L, углеродистая сталь, давление до PN40 и температурный диапазон от –20 до +90 °C. Благодаря Heartbeat Technology имеет встроенную самодиагностику и верификацию. Используется такой расходомер в коммунальных и промышленных системах питьевой и сточной воды, сельском хозяйстве, тепловых сетях. Удобство монтажа и управление через мобильное приложение обеспечивают лёгкую настройку и обслуживание.
| Производитель | Endress+Hauser (Швейцария/Германия) |
| Серия | Proline Promag W 10 |
| Модель | 5WBB80‑AAEAEBKA0AUD5S0AA1 |
| Диаметр трубопровода | DN 80 |
| Диапазон потока | 0.5…263000 м³/ч |
| Точность | ±0.5 % o.r. ±1 мм/с |
| Напряжение питания | 24 V DC / 100–230 V AC |
| Выходы | 4–20 mA + HART + импульс/частота |
| Интерфейс связи | RS485 Modbus, Bluetooth SmartBlue |
| Материалы корпуса/линера | Сталь/PU или 316L |
| Максимальное давление | PN 40 |
| Температурный диапазон | –20…+90 °C |
| Степень защиты | IP68 (compact), IP66/67 |
| Дисплей | LCD с сенсорной кнопкой, 2.4″ |

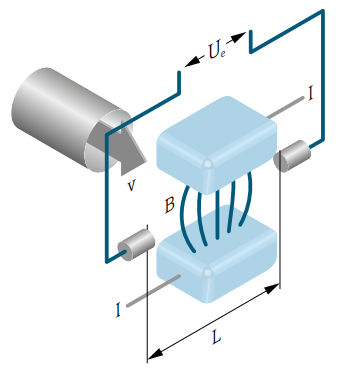

e Индуцированное напряжение
B Магнитная индукция (магнитное поле)
L Расстояние между электродами
I Ток
v Скорость потока
- Без ограничений потока, низкое давление и высокая электрохимическая совместимость благодаря электромагнитной технологии.
- Heartbeat Technology, позволяющая проводить встроенную верификацию и самодиагностику без останова процесса.
- Мобильное подключение SmartBlue, упрощающее настройку и анализ параметров.
- Разнообразие интерфейсов управления: HART, Modbus, имп/частота, 4–20 mA.
- Гибкая конструкция: DN 80, компактный или удалённый корпус.
- Подходит для питьевой воды, имеет соответствующие сертификаты.
- Устойчив к агрессивным средам, имеет PU- или резиновый-innerliner, корпус стойкий к коррозии.
Расходомер для стандартных задач в водоснабжении и водоочистке с удобным концептом управления… Heartbeat Technology обеспечивает надёжность измерений и соответствие стандартам.
