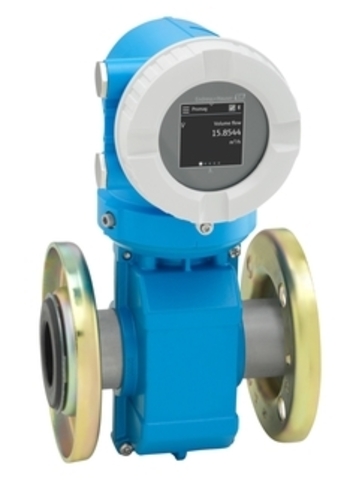

Endress+Hauser 5WBB1ZAAEAEBKA0AUD3K0AA1 представляет собой электромагнитный расходомер, который применяется для точного измерения расхода воды и сточных вод в коммунальных и промышленных системах.
Модель 5WBB1ZAAEAEBKA0AUD3K0AA1 относится к линейке Proline Promag W 10 от Endress+Hauser, предназначенной для базовых применений в водоснабжении и водоочистке. Электромагнитные расходомеры этой серии измеряют объемный поток проводящих жидкостей на основе индуцированной ЭДС — без препятствий потоку и без необходимости расхода давления, что снижает энергопотери. Версия 5WBB1Z… рассчитана на монтаж с фланцами (диаметры до DN 300), поддерживает диапазон расхода 0.5…263 000 м³/ч с погрешностью ±0.5 % от измеренного значения ±1 мм/с. Материалы: корпус из алюминия/нержавеющей стали, соединительные фланцы, внутренний слой линер — полиуретан, резина или PTFE — работают в диапазоне температур от –20 до +90 °C., а расходомер выдерживает рабочее давление до PN 40. Расходомер оснащен встроенным дисплеем с сенсорным интерфейсом, поддерживает протоколы HART и Modbus RS‑485, а также Bluetooth через приложение SmartBlue. Конструкция соответствует стандарту IP68 и IP66/67 для других исполнений. С помощью функции Heartbeat Technology прибор обеспечивает встроенную самодиагностику и верификацию без останова технологического процесса. Типичные области применения расходомера— системы питьевой и сточной воды, энергетика, сельское хозяйство, где нужны точные и надёжные измерения расхода. Установка проста, а мобильная настройка позволяет гибко внедрять устройство в автоматизированные системы без ПК.
| Производитель | Endress+Hauser (Швейцария/Германия) |
| Серия | Proline Promag W 10 (типоразмер фланцев) |
| Модель | 5WBB1ZAAEAEBKA0AUD3K0AA1 |
| Диаметр труб | DN 1…300 мм |
| Диапазон расхода | 0.5…263 000 м³/ч |
| Погрешность | ±0.5 % от o.r. ±1 мм/с |
| Материалы корпуса/линера | Al/сталь, PU/резина/PTFE |
| Рабочая температура | –20…+90 °C |
| Давление | до PN 40 |
| Интерфейсы | 4–20 mA, HART, Modbus RS‑485, Bluetooth |
| Дисплей | Сенсорный LCD, 2.4″ |
| Самодиагностика | Heartbeat Technology |
| Степень защиты | IP66/67/68 |
| Питание | 24 V DC / 100‑230 V AC |

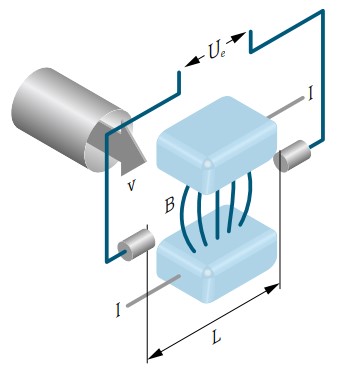

Ue Индуцированное напряжение
B Магнитная индукция (магнитное поле)
L Расстояние между электродами
I Ток
v Скорость потока
В электромагнитном принципе измерения текучая среда является движущимся
проводником. Индуцированное напряжение (Ue) пропорционально скорости потока (v) и подается
на усилитель посредством двух измерительных электродов. Расход (Q) рассчитывается через поперечное сечение трубы (A). Постоянное магнитное поле создается
коммутируемым постоянным током переменной полярности.
Формулы для расчета
• Индуцированное напряжение Ue= B · L · v
• Объемный расход Q = A · v
- Широкий диапазон диаметров — подходит как для малых, так и больших труб.
- Высокая точность ±0.5 % — надёжно для критических задач.
- Отсутствие потерь давления — электромагнитный принцип.
- Heartbeat + Bluetooth — встроенная диагностика и удалённое управление.
- Разнообразие интерфейсов — совместимость с PLC и SCADA.
- Прочный и герметичный корпус — подходит для сложных эксплуатационных условий.
- Простота настройки — через сенсорный экран или приложение SmartBlue.
Расходомер для базовых задач в воде и сточных водах с понятным интерфейсом… Heartbeat Technology обеспечивает надёжность измерений и соответствие стандартам.
