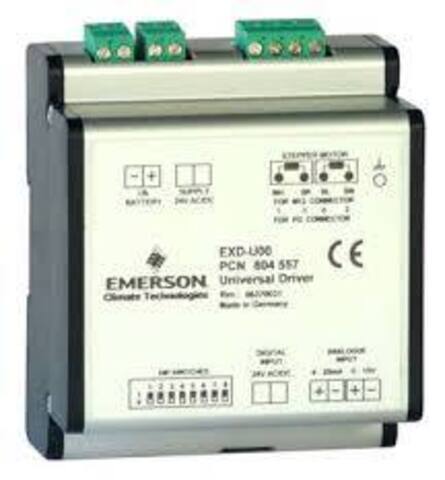

Emerson, модель EXD-U00, представляет собой универсальный модульный привод для управления электронными расширительными вентилями ЭРВ с шаговым двигателем серии ALCO EX4, EX5, EX6, EX7 и EX8. Этот привод применяется в системах кондиционирования и холодильном оборудовании для точного регулирования потоков хладагента и других веществ.
Универсальный привод EXD-U00 от Emerson предназначен для обеспечения управления шаговыми двигателями регулирующих клапанов с высокой точностью и надежностью. Он принимает аналоговый входной сигнал 4-20 мА или 0-10 В, пропорционально открывая клапан от полностью закрытого до полностью открытого состояния, что позволяет эффективно регулировать массу расхода жидкости или пара. Привод оснащён цифровым входом, позволяющим принудительно закрывать клапан по команде, повышая безопасность системы.
EXD-U00 отличается принципом "plug and play" - не требует настройки параметров, кроме выбора опций через DIP-переключатели, что упрощает ввод в эксплуатацию. Корпус модуля выполнен из алюминия и устанавливается на DIN-рейку, что облегчает монтаж и интеграцию в шкафы управления. Устройство питается от 24 В переменного или постоянного тока с допустимой погрешностью ±10%, потребляет не более 10 ВА в рабочем режиме.
Привод совместим с вентилями Emerson серии EX, которые используются для разных функций управления в холодильных и кондиционирующих системах - от регулирования горячего газа и давления кипения до управления уровнем жидкости и байпасированием. EXD-U00 выдерживает рабочую температуру до +60 °C, влажность до 90% без конденсата и оборудован схемами защиты от перегрузок, что обеспечивает долгосрочную стабильность работы. Для аварийных ситуаций возможно подключение дополнительного источника резервного питания, обеспечивающего автоматическое закрытие клапана при отключении электроэнергии.
| Фирма-изготовитель | Emerson |
| Страна изготовления | Германия |
| Серия | ALCO Controls EX Series |
| Модель | EXD-U00 |
| Тип устройства | Универсальный модульный привод шагового двигателя |
| Аналоговый вход | 4–20 мА или 0–10 В |
| Цифровой вход | Для принудительного закрытия клапана |
| Питание | 24 В AC ±10% 50-60 Гц или 24 В DC ±10% |
| Потребляемая мощность | До 10 ВА |
| Защита | EMC, перегрузка |
| Рабочая температура | 0…+60 °C |
| Влажность | < 90% без конденсата |
| Монтаж | DIN-рейка |
| Корпус | Алюминий |
| Использование | Управление электронными расширительными вентилями, клапанами соленоидного типа, байпасом горячего газа и другими регулировками |
- Универсальный модульный привод для различных моделей клапанов Emerson серии EX4-8.
- Поддержка аналоговых сигналов 4-20 мА и 0-10 В для точного управления.
- Цифровой вход для принудительного закрытия клапана.
- Простая настройка с помощью DIP-переключателей, без сложной калибровки.
- Компактный и прочный алюминиевый корпус с монтажом на DIN-рейку.
- Высокая надежность и устойчивость к электромагнитным помехам EMC.
- Встроенная защита и совместимость с системами резервного питания для безопасности.
- Применение в системах кондиционирования, холодильных установках и других промышленных процессах.
EXD-U00 - это надежное и простое в использовании решение для управления шаговыми двигателями регулирующих клапанов Emerson. Благодаря технологии plug-and-play и высокой совместимости с широким спектром вентилей, этот привод обеспечивает стабильную и точную работу автоматизированных систем, повышая их эффективность и устойчивость к аварийным ситуациям.
