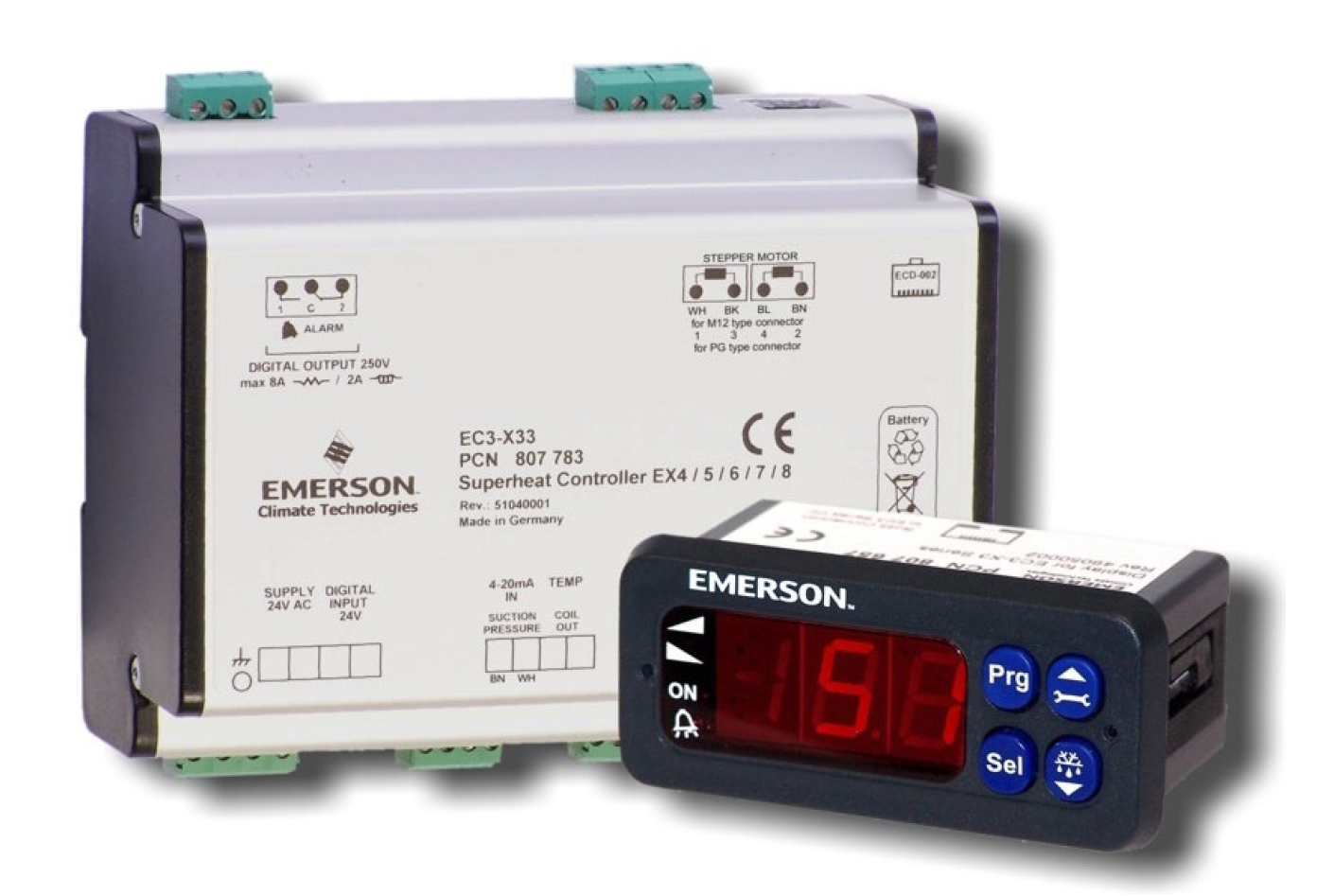

EC3‑X33 представляет собой автономный контроллер перегрева для систем кондиционирования и охлаждения от Emerson Alco, работающий в паре с клапанами EX4–EX8 и обеспечивает стабильный нагрев для защиты компрессора.
Включает встроенную батарею, входы для датчиков давления и температуры, аварийные сигналы и выходит в формат DIN‑рейки.
Автономный контроллер перегрева Emerson Alco EC3-X33 представляет собой надежное и современное устройство, разработанное для точного управления уровнем перегрева в системах холодильного и кондиционерного оборудования. Этот контроллер предназначен для работы с электронными шаговыми расширительными клапанами серии EX4–EX8 и обеспечивает стабильность работы всей системы за счет поддержания оптимального значения перегрева хладагента, что способствует защите компрессора от повреждений и повышает общую энергоэффективность. Устройство оснащено встроенной батареей, которая позволяет сохранить работоспособность и при отключении внешнего питания автоматически закрыть клапан, предотвращая возможные аварийные ситуации. Контроллер поддерживает широкий спектр входов, включая цифровые сигналы для управления, а также аналоговые и термодатчики, что делает его универсальным решением для различных конфигураций систем. Контроллер оснащён встроенными реле тревоги, которые активируются при выходе параметров за допустимые пределы, обеспечивая оперативное информирование о сбоях и возможность своевременного реагирования. Помимо этого, устройство обладает возможностью ограничения давления кипения, что дополнительно защищает оборудование. Все элементы управления и настройки проводятся через специальный блок дисплея и клавиатуры ECD-002, который может быть отключен после первоначальной конфигурации, что упрощает эксплуатацию. Контроллер выполнен в корпусе, предназначенном для установки на стандартную DIN-рейку, что облегчает монтаж и интеграцию в существующие системы. Конструкция контроллера учитывает требования безопасности и удобства эксплуатации: рабочая температура устройства рассчитана на широкий диапазон, а система подключения и размещения кабелей организована таким образом, чтобы минимизировать возможные ошибки монтажа и повысить надежность работы. Emerson Alco, как один из ведущих производителей компонентов для холодильного и климатического оборудования, гарантирует высокое качество и долговечность изделия. Использование данного контроллера способствует не только защите дорогостоящего оборудования, но и снижению эксплуатационных расходов за счет повышения точности регулирования и предотвращения аварийных ситуаций.
| Серия | EC3-X33 |
| Электропитание | 24 В переменного тока (±10%); 50/60 Гц; 1 А |
| Потребляемая мощность | максимум 25 ВА, включая клапаны EX4 … EX8 |
| Разъём подключения | съёмные винтовые клеммы для провода сечением от 0,14 до 1,5 мм² |
| Заземление | клемма под плоский наконечник 6,3 мм |
| Цифровые входы | 0/24 В переменного или постоянного тока для функции «Старт/Стоп» |
| Максимальный ток | 0,8 А при номинальном напряжении 24 В постоянного тока |
- Совместимость: предназначен для работы с электронными расширительными клапанами Alco Controls серий EX4…EX8 с шаговым двигателем.
- Функция управления перегревом: автоматически регулирует степень перегрева в испарителе, обеспечивает стабильную и эффективную работу холодильного оборудования.
- Ограничение максимального давления (MOP): контроллер ограничивает максимальное рабочее давление, предотвращая перегрузку системы.
- Аварийная защита при снижении перегрева: устройство отключает клапан при падении перегрева ниже допустимого уровня для защиты компрессора.
Аналоговый выход 4–20 мА: передаёт значение давления с датчика PT4 напрямую на внешний контроллер, исключая необходимость в дополнительном датчике.
- Поддержка цифрового входа: для удалённого управления функциями «пуск/стоп» через сигнал 0/24 VAC/DC.

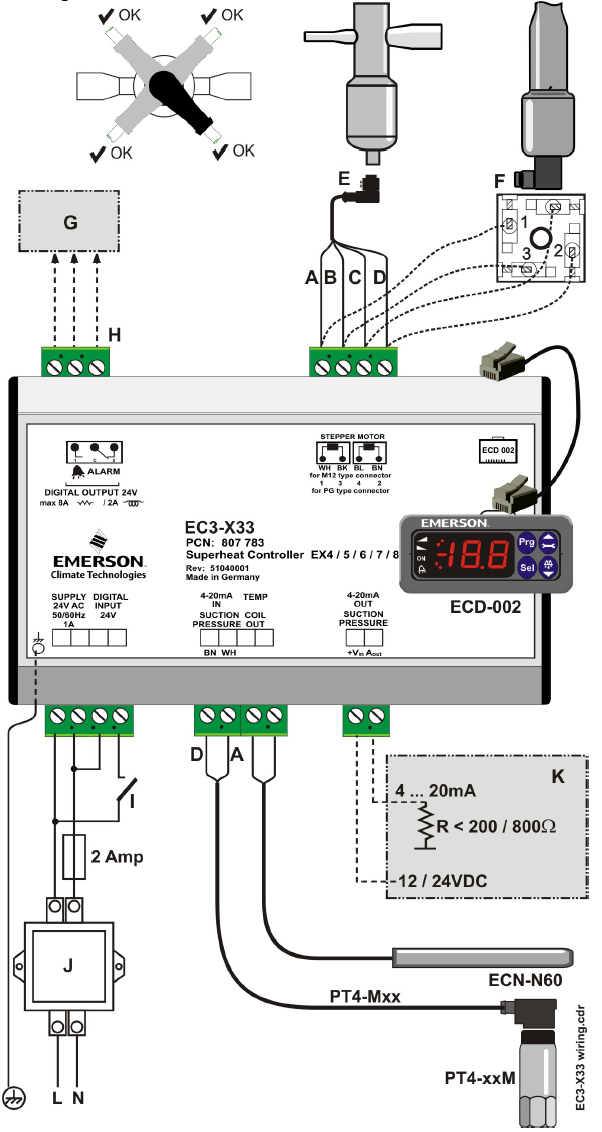

- Подключение датчиков: поддерживает температурные датчики NTC ECN-N60 и датчики давления PT4-07M / PT4-18M / PT4-30M.
- Аналоговый выход с отклонением ±8%: подходит для передачи сигнала на сторонние контроллеры с питанием 12/24VDC.
- Мониторинг состояния системы: контроллер диагностирует обрывы, короткие замыкания и неисправности датчиков или кабелей.
- Интеллектуальные аварийные сообщения: предупреждает пользователя об отклонениях и отключает систему при серьёзных неисправностях.
- Встроенный аккумулятор: обеспечивает 100% закрытие клапана при отключении питания. Рекомендуется замена аккумулятора не реже одного раза в год.
- Выход реле тревоги: нормально замкнутый/разомкнутый контакт (SPDT) на 24V AC/DC, 2А индуктивной нагрузки.
- Управление шаговым двигателем: выходной ток до 0.8А при номинальном напряжении 24VDC.
- Простота подключения: съёмные клеммные разъёмы под винт (0.14–1.5 мм²), заземляющий контакт 6.3 мм.
- Связь с дисплеем/интерфейсом: подключение к дисплею ECD-002 или модулям ECC-Nxx через кабель CAT5 с разъёмами RJ45.
- Температурный диапазон: рабочая температура от 0 до 60°C (оптимально 1–25°C для продления срока службы аккумулятора).
