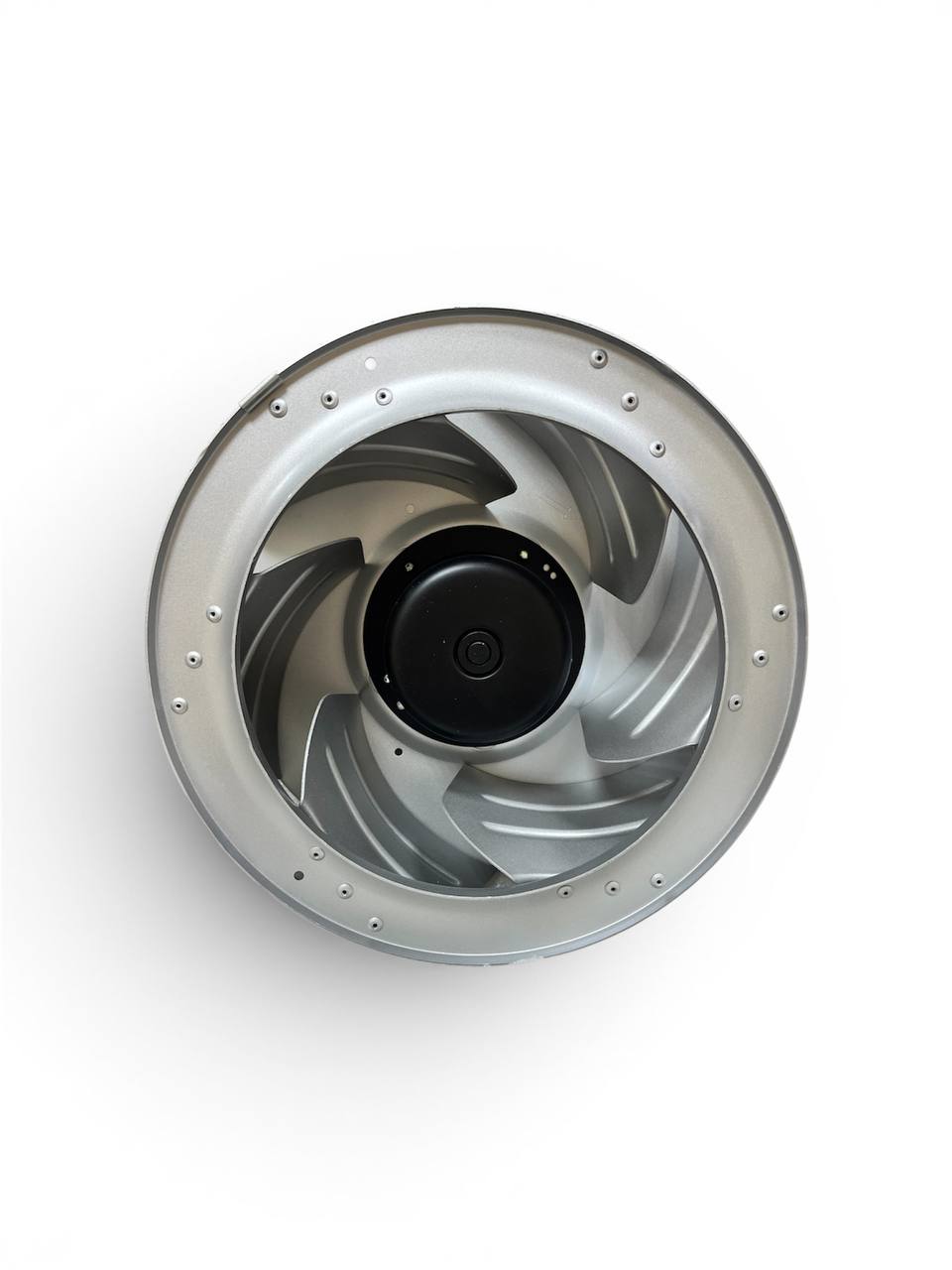

Ebmpapst R3G310-PH58-01 представляет собой высокоэффективный центробежный вентилятор с электронно-коммутируемым двигателем и загнутыми назад лопатками. Устройство применяется в системах приточно-вытяжной вентиляции, кондиционирования и для охлаждения ответственных узлов промышленного оборудования.
Данный агрегат относится к передовому поколению энергосберегающего оборудования серии RadiCal, разработанного для обеспечения максимальной производительности при минимальном уровне шума. В основе конструкции лежит технология электронно-коммутируемого ЕС двигателя с внешним ротором, который отличается от традиционных двигателей переменного тока встроенной силовой электроникой. Это позволяет осуществлять прецизионное управление скоростью вращения и достигать значительно более высокого коэффициента полезного действия во всем рабочем диапазоне.
Геометрия рабочего колеса с загнутыми назад лопатками спроектирована с применением современных методов аэродинамического моделирования. Это позволило оптимизировать характер воздушного потока на выходе, минимизировать турбулентность и существенно снизить акустическое давление, что критично для жилых и офисных зданий. Материал крыльчатки - высокопрочный армированный композит, который обладает высокой коррозионной стойкостью и низкой массой, что снижает нагрузку на подшипниковый узел и увеличивает общий ресурс эксплуатации.
Область применения включает в себя прецизионные кондиционеры для центров обработки данных, системы охлаждения преобразователей частоты, чиллеры и модульные вентиляционные установки. Встроенный интерфейс управления поддерживает входные сигналы 0-10 В или ШИМ, что позволяет интегрировать вентилятор в автоматизированные системы управления зданиями без использования дополнительных преобразователей. Благодаря отсутствию коллекторного узла и трения щеток, устройство практически не требует технического обслуживания на протяжении всего срока службы. Стабильность работы гарантируется даже при колебаниях напряжения в питающей сети или изменении аэродинамического сопротивления системы, вызванного загрязнением фильтров.
| Параметр | Значение |
| Фирма | Ebmpapst |
| Страна | Германия |
| Серия | RadiCal |
| Модель | R3G310-PH58-01 |
| Тип двигателя | ЕС-двигатель (M3G084-DF) |
| Номинальное напряжение | 200–277 В |
| Фазность | 1-фазный |
| Частота | 50/60 Гц |
| Потребляемая мощность | 500 Вт |
| Максимальный расход воздуха | 3340 м³/ч |
| Скорость вращения | 2350 об/мин |
| Диаметр рабочего колеса | 310 мм |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Допустимая температура среды | -25...+60 °C |
- Интегрированная электроника с функцией плавного пуска и защитой от перегрева.
- Минимальный уровень вибрации за счет прецизионной динамической балансировки ротора.
- Возможность выдачи сигнала о состоянии двигателя для удаленной диагностики.
- Устойчивость к неблагоприятным условиям окружающей среды благодаря защитному покрытию.
Вентиляторы RadiCal устанавливают новые стандарты в области эффективности и акустики. Мы объединили наш многолетний опыт в разработке двигателей с совершенной аэродинамикой крыльчатки, чтобы предложить рынку решение, которое потребляет в разы меньше энергии по сравнению с аналогами, обеспечивая при этом непревзойденную надежность.
