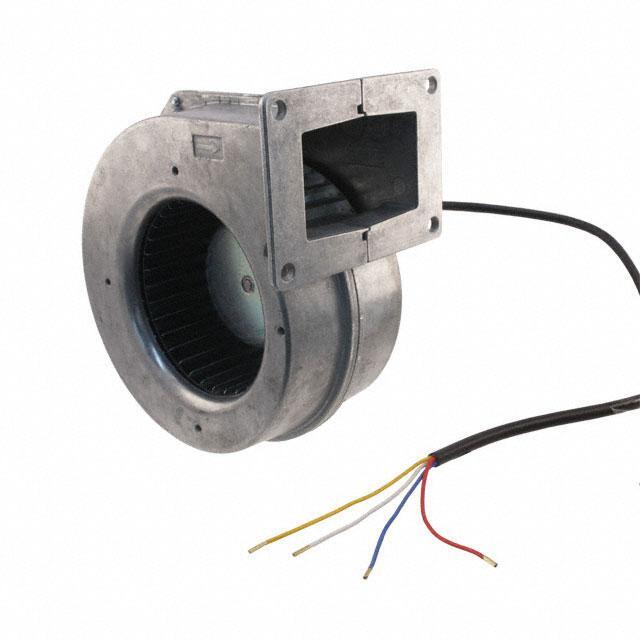

Ebmpapst G1G170-AB53-01 представляет собой центробежный вентилятор с EC-двигателем внешнего ротора, предназначенный для систем газового котельного оборудования и других промышленных применений, требующих надежного высокоэффективного воздухообмена. Используется для подачи горячего воздуха и поддержания оптимального температурного режима в теплотехнических системах и очистителях.
Ebmpapst G1G170-AB53-01 – это высокотехнологичный центробежный вентилятор диаметром 170 мм с электронно-коммутируемым EC двигателем, обладающим высоким КПД и точным управлением скоростью. Вентилятор предназначен для работы в качестве воздуходувки в конденсационных газовых котлах, системах горячего воздуха и очистителях, обеспечивая стабильный потерпеть воздушного потока при высокой надежности и низком энергопотреблении.
Особенностью модели является корпус с спиральной формой "улитка", выполненный из литьевого алюминия, что обеспечивает легкость и долговечность конструкции, а также эффективное шумоподавление. Рабочее колесо с загнутыми вперед лопастями изготовлено из алюминиевого листа, что позволяет выдерживать высокотемпературные режимы и обеспечивает оптимальную аэродинамику потока. Электродвигатель с внешним ротором тип M1G074-CF снабжен шариковыми подшипниками, что повышает ресурс и снижает уровень вибраций.
Рабочие характеристики включают номинальное напряжение 230 В, частоту 50/60 Гц, мощность 360 Вт и скорость вращения около 5830 об/мин. Вентилятор оснащен встроенной системой защиты от перегрева TOP, активным корректором коэффициента мощности PFC и поддерживает управление с помощью PWM-сигнала (2-6 кГц), что позволяет плавно регулировать скорость воздуха в системе. Диапазон рабочих температур для окружающей среды от -25°C до +55°C, а температура транспортируемой среды может достигать 80°C.
Устройство отвечает стандартам электромагнитной совместимости EMC и безопасности UL 507, CSA C22.2 Nr.113, что подтверждает его надежность и пригодность для промышленного применения в сложных средах.
| Фирма-изготовитель | ebm-papst |
| Страна изготовления | Германия |
| Модель | G1G170-AB53-01 |
| Тип вентилятора | Центробежный с EC-двигателем |
| Диаметр рабочего колеса | 170 мм |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Мощность | 360 Вт |
| Скорость вращения | 5830 об/мин |
| Ток | 1,6 А |
| Материал корпуса | Литой алюминий |
| Материал рабочего колеса | Алюминиевый лист |
| Тип подшипников | Шариковые |
| Защита двигателя | TOP термозащита |
| Уровень шума | Не менее 58 дБА зависит от режима |
| Диапазон рабочих температур окружающей среды | -25…+55°C |
| Максимальная температура среды | 80°C |
| Степень защиты | IP20 |
| Вес | 4,7 кг |
| Управление скоростью | PWM вход (2-6 кГц) |

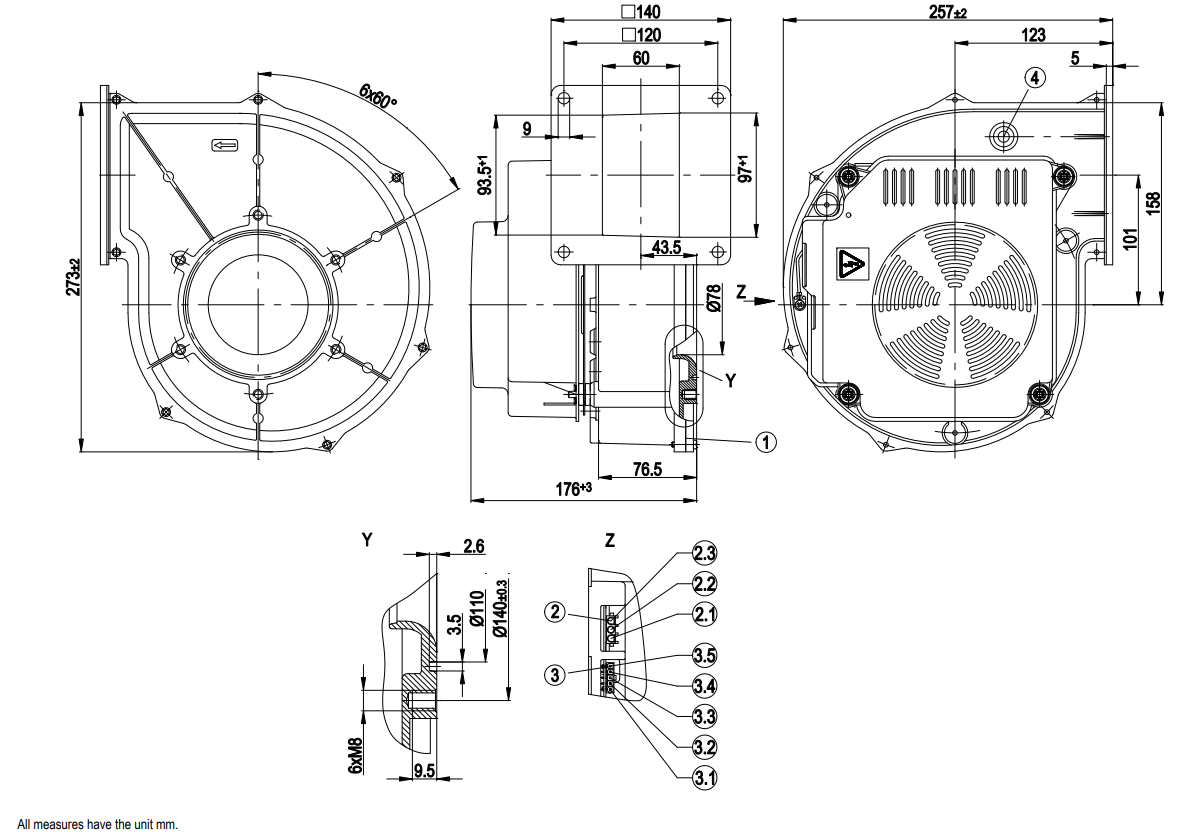

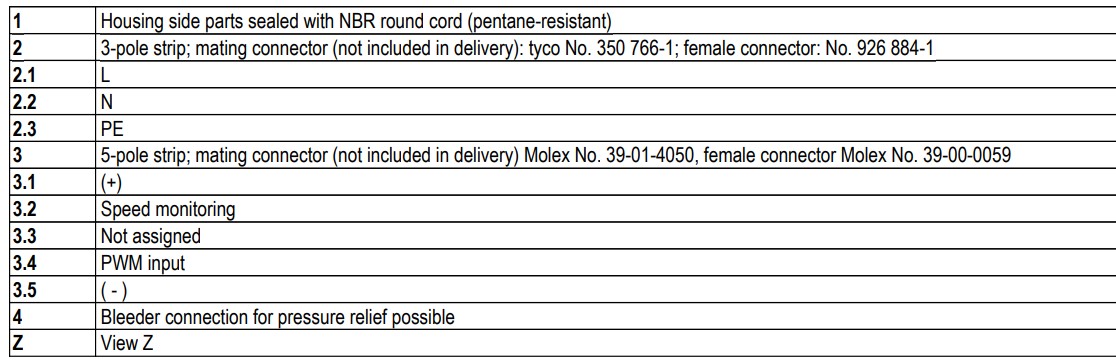

1-Боковые части корпуса герметизированы круглым шнуром NBR (стойким к пентану)
2-3-полюсная полоса; ответный разъем (не входит в комплект поставки): Tyco № 350 766-1; гнездовой разъем: № 926 884-1
3-5-полюсная полоса; ответный разъем (не входит в комплект поставки) Molex № 39-01-4050, гнездовой разъем Molex № 39-00-0059
3.2-Мониторинг скорости
3.3-Не назначено
4-Возможно подключение клапана сброса давления
- Высокая эффективность EC-двигателя с электронным управлением скоростью
-Надежность и долговечность благодаря литому корпусу и шариковым подшипникам
- Широкий диапазон рабочих температур и высокотемпературная устойчивость
-Встроенная термозащита и активный корректор коэффициента мощности PFC
- Совместимость с промышленными стандартами безопасности и электромагнитной совместимости
- Управление скоростью вентилятора с помощью PWM-сигнала для плавной регулировки
Вентиляторы серии G1G с EC-двигателем от ebm-papst обеспечивают исключительную энергоэффективность и надежность в создании оптимального климата и систем отопления. Благодаря инновационным технологиям, наши вентиляторы снижают энергозатраты и обеспечивают стабильную работу при высоких нагрузках даже в самых требовательных условиях.
