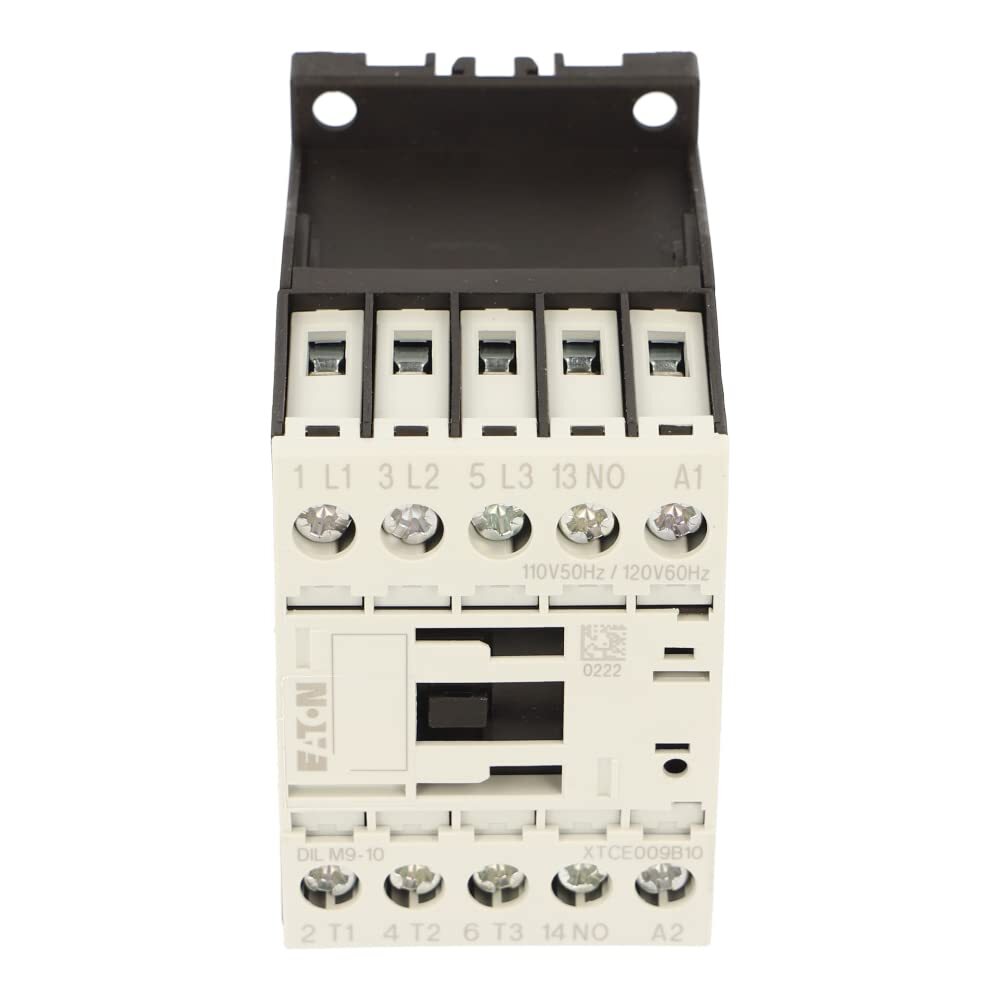

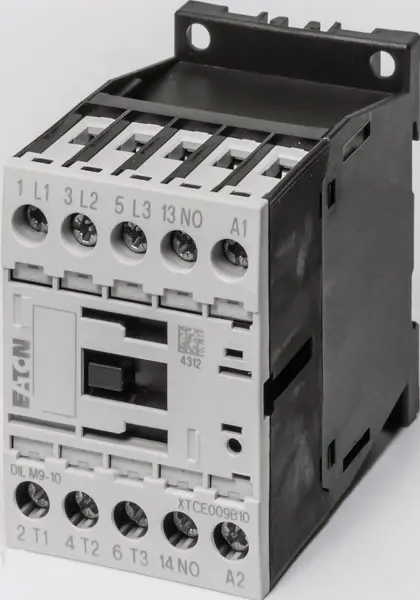

Eaton (Moeller) DILM9‑10 представляет собой 3‑полюсный мини‑контактор. Используется для коммутации трехфазных асинхронных электродвигателей до 4 кВт в системах управления и автоматизации.
Контактор DILM9‑10, первоначально выпускавшийся Moeller, ныне под брендом Eaton, входит в популярную серию DILM mini IEC contactors и предназначен для управления двигателями мощностью до 3 л.с. (~2,2 кВт) при 230 В и до 5 л.с. (~3,7 кВт) при 460 В. Это трехфазное устройство с одним нормально-разомкнутым (NO) вспомогательным контактом, номинальным током AC‑3 до 9 A (до 21 A при резистивной нагрузке), и удобным монтажом на DIN-рейку или панель. Корпус компактный — 45 мм шириной, вес около 300 г . Контактор доступен с катушками под различные напряжения (24 V AC/DC, 110‑120 V AC, 208‑240 V AC, 415‑480 V AC и 24 V DC), что даёт гибкость применения. Категории соответствуют IEC 60947‑4‑1, UL, CSA и CCC, корпус — IP20. Типовая сфера применения — управление двигателями насосов, вентиляторов, конвейеров, компрессоров в промышленных щитах и системах управления перемещением. Может дополняться тепловыми реле́ми (Moeller ZB12) и вспомогательными блоками (XHI..) для формирования готовых модулей защиты и управления.
| Производитель | Eaton (ранее Moeller, Германия/США) |
| Серия | DILM |
| Модель | DILM9‑10 |
| Номинальный ток (AC‑3) | 9 A |
| Номинальный мотор (HP) | 3 HP @230 V, 5 HP @460 V |
| Контактная схема | 3PST + 1NO вспомогательный |
| Напряжение катушки | 24 VAC/DC, 110–120 VAC, 208–240 VAC, 230–240 VAC, 415–480 VAC |
| Выполняемая коммутируемая мощность | 4 кВт (AC‑3) |

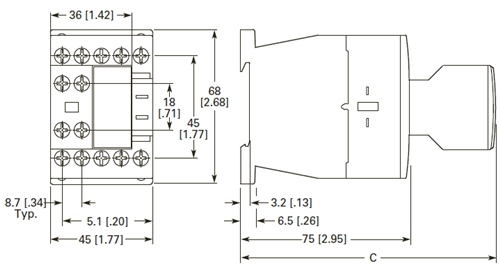

| Габариты | 45 мм ширина, глубина ≈ 50 мм, высота ≈ 85 мм |
| Вес | 300 г |
| Монтаж | DIN-рейка или панель |
| Защита корпуса | IP20 |
| Вспомогательный контакт | 1 NO встроенный, возможны XHI блоки |
| Стандарты | IEC 60947‑4‑1, UL, CSA, CCC, RoHS |
Универсальность катушек – AC/DC, диапазон 24–480 В.
Компактность – 45 мм ширина, позволяет плотную сборку щитов.
Низкий ток AC‑3 – до 9 A (AC‑1 до 21 A).
Гибкая конфигурация – DIN- или панельный монтаж, вспомогательные блоки и тепловые реле.
Соответствие строгим стандартам – IEC, UL, CSA с защитой IP20.
Долговечность и ремонтопригодность – срок службы до 10 млн циклов.
Замена DIL00M – модернизированная компактная версия.
Контакторы серии DILM — компактные IEC-контакторы с универсальными катушками, позволяющие создавать управляемые модули с тепловой защитой и вспомогательными контактами для автоматизации двигателей. Они отличаются малым размером, электрической прочностью и соответствием международным стандартам.
