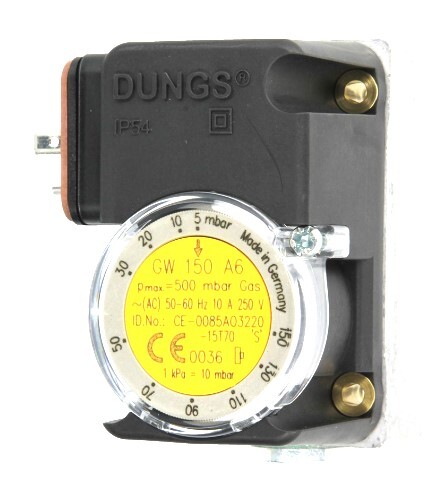

Dungs GW‑150‑A6 представляет собой компактный газо‑/воздушный реле‑датчик давления, часто называемый «давление‑ключ GW 150 A6», применяется для контроля давления в бытовых и промышленных системах горения, вентиляции и кондиционирования — с регулируемой точкой срабатывания 5–150 мбар.
Газо‑давление‑реле GW…A6 от немецкой компании Karl Dungs — компактный механический датчик давления, сертифицированный по стандарту EN 1854 для применения в системах горения, вентиляции и кондиционирования. Устройство не требует собственного питания: контакты SPDT срабатывают при превышении или снижении давления относительно установленной точки. Настройка диапазона давления составляет от 5 до 150 мбар GW 150 A6, максимальное рабочее давление достигает 500 мбар. Установка выполняется при помощи колеса с градуировкой, а тест‑патрубок облегчит настройку . Корпус выполнен из литьевого алюминия, внутренние части из полимера и NBR-диафрагм; защита корпуса — IP54. Датчик обеспечивает быстрое срабатывание при перепадах давления, в том числе кратковременных; существует версия GW…A6/1 с демпфером для плавного отклика. Электрические контакты выдерживают до 6 A при 230 VAC или 1 A при 48 V DC. Применяется такой датчик с природным и сжиженным газом, воздухом и другими нейтральными газами; подключается к системе через резьбу G 1/4”.
| Производитель | Karl Dungs GmbH & Co. (Германия) |
| Серия | GW…A6 |
| Модель | GW 150 A6 |
| Диапазон настройки | 5–150 мбар |
| Макс. рабочее давление | до 500 мбар |
| Контрольный диапазон Δp | ≤ 5 мбар (у версии 150) |
| Мембрана | NBR |
| Контакты | SPDT (1 NC + 1 NO) |
| Ток контакта | до 6 A @230 VAC, 1 A @48 V DC |
| Электрическое подключение | DIN-штекер (DIN 43650A) |
| Механическое подключение | G 1/4″ внутренняя |
| Материалы | алюминий, полимер |
| Диапазон температуры работы | –15…+70 °C |
| Защита корпуса | IP54 |
| Вес | ~1.36 кг |
- Компактный и прочный корпус — из алюминия, степень защиты IP54.
- Регулируемый диапазон — от 5 до 150 мбар.
- Быстрый отклик на изменения давления, с опцией плавного демпфера (версия /1).
- Простая настройка через колесо с градуировкой и тест‑патрубок.
- Надёжные контакты SPDT — переключение до 6 A.
- Подходит для газов и воздуха, сертифицирован согласно EN 1854.
- Применим в системах отопления, вентиляции, кондиционирования и газовом оборудовании.
Компактные реле давления для газа и воздуха серии GW…A6 предназначены для включения, отключения или переключения цепей при отклонении фактического давления от установленного… регулируемое компактное реле давления по EN 1854 для горелочных установок… быстрое срабатывание при изменениях давления.
